¿Qué es un motor lineal de imán permanente y cómo funciona?

La ingeniería moderna se está alejando rápidamente de las transmisiones mecánicas tradicionales. Los motores rotativos que se basan en husillos de bolas y correas están dando paso al control de movimiento de accionamiento directo. Esta transición es esencial para campos de alta velocidad y alta precisión, como la fabricación de semiconductores y la inspección óptica automatizada.

Los enlaces mecánicos introducen inherentemente juego, fricción y desgaste con el tiempo. Estas limitaciones físicas degradan la precisión del posicionamiento y restringen la longevidad del sistema. Los ingenieros se enfrentan a obstáculos constantes a la hora de llevar los actuadores tradicionales a límites de rendimiento más altos.

Exploramos cómo un motor lineal de imán permanente resuelve estos desafíos críticos. Descubrirá la física subyacente, comparará diseños con núcleo de hierro y diseños sin hierro y aprenderá estrategias de implementación clave. Continúe leyendo para dominar la tecnología de accionamiento directo y optimizar su próximo proyecto de automatización de precisión.

Conclusiones clave

• Mecánica de accionamiento directo: un motor lineal de imán permanente funciona conceptualmente como un motor rotativo 'desenrollado', entregando empuje lineal directo sin conversión mecánica.
• Juego cero y alta precisión: al eliminar los tornillos de bolas y las correas, estos motores lineales logran una precisión de posicionamiento submicrónica y una respuesta dinámica rápida.
• Dos arquitecturas principales: la selección generalmente se reduce a Iron-Core (alto empuje) versus Ironless (cero engranajes, movimiento ultrasuave).

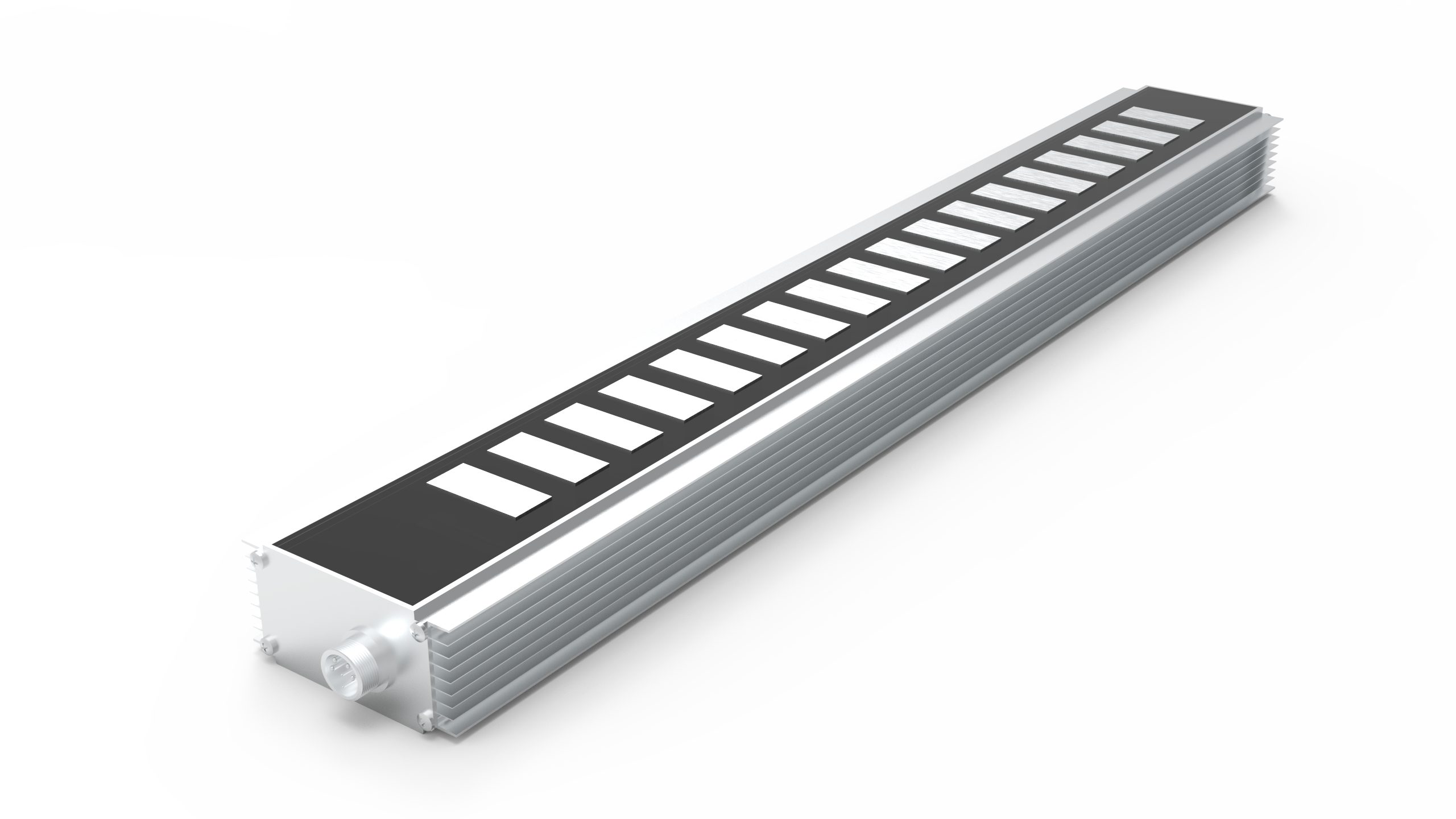

La anatomía de un motor lineal de imán permanente

Para comprender los sistemas de accionamiento directo, debe visualizar un motor rotativo estándar abierto y desenrollado. Transforma la fuerza de rotación en empuje lineal directo. Este cambio arquitectónico cambia por completo la forma en que las máquinas manejan el movimiento. Podemos dividir la traducción física en tres componentes principales.

1. La pista magnética (estator): sirve como base estacionaria del sistema. Consiste en una matriz lineal de imanes permanentes de tierras raras alternados. Los fabricantes suelen utilizar neodimio de alta resistencia para maximizar la densidad del flujo magnético.
2. El conjunto de fuerza/bobina (rotor): este es el componente móvil. Contiene una serie de bobinas electromagnéticas. Los ingenieros suelen encapsular estas bobinas en epoxi térmico. El epoxi protege los devanados y ayuda a la disipación del calor.
3. El espacio de aire: este es un espacio muy crítico y con una tolerancia estricta. Se encuentra directamente entre la fuerza en movimiento y la pista magnética estacionaria. Este espacio permite un movimiento completamente sin fricción durante el funcionamiento.

El motor en sí sólo proporciona un empuje bruto. Un sistema funcional completo requiere componentes externos de orientación y retroalimentación. Debe integrar un codificador lineal de alta resolución para proporcionar información de posición continua. Además, el sistema requiere carriles guía lineales robustos. Estos rieles soportan la carga útil estructural y mantienen el espacio de aire preciso.

Cómo funciona: la física del movimiento lineal directo

El movimiento lineal directo se basa en principios electromagnéticos fundamentales. A menudo explicamos esta interacción utilizando la Ley de Fuerza de Lorentz. Cuando se aplica corriente a un conductor situado dentro de un campo magnético, se genera fuerza física.

El proceso comienza cuando el servoaccionamiento suministra corriente alterna (CA) multifásica. Esta corriente ingresa a las bobinas del forzador. La CA genera un campo magnético dinámico y viajero. Este campo recién generado interactúa directamente con el flujo magnético estacionario producido por la pista del imán permanente. La combinación resultante de fuerzas de atracción y repulsión genera un empuje lineal directo. La fuerza se desliza suavemente a lo largo de la pista.

El funcionamiento sincrónico dicta el éxito de este proceso. El sistema se basa en una conmutación precisa. La conmutación significa alinear la corriente de la bobina exactamente con la posición física de los imanes. El servoaccionamiento y el codificador lineal trabajan juntos para gestionar esta sincronización. Monitorean y ajustan constantemente la corriente. Este circuito de retroalimentación continua garantiza un movimiento suave e ininterrumpido.

Este acoplamiento electromagnético directo ofrece un resultado de rendimiento increíble. Elimina por completo la conformidad mecánica. La conformidad mecánica se refiere a la elasticidad natural que se encuentra en las correas y los husillos de bolas largos. Sin esta elasticidad, el sistema responde instantáneamente. Los ingenieros logran habitualmente aceleraciones extremas que superan los 10G. Además, los sistemas de accionamiento directo ofrecen tiempos de asentamiento extremadamente rápidos. La carga útil alcanza su posición objetivo y se estabiliza casi de inmediato.

Categorías de soluciones: motores lineales con núcleo de hierro versus motores lineales sin hierro

Elegir la topología del motor correcta es un paso crítico en la etapa de decisión. Los ingenieros deben alinear cuidadosamente la arquitectura del motor con los requisitos de su aplicación específica. Seleccionar el tipo incorrecto puede limitar gravemente el rendimiento de la máquina.

Motores lineales con núcleo de hierro

En un diseño con núcleo de hierro, los fabricantes enrollan las bobinas electromagnéticas firmemente alrededor de láminas de acero. La inclusión de hierro cambia drásticamente el comportamiento del motor.

• Ventajas: Estos motores ofrecen una densidad de empuje máxima y continua excepcionalmente alta. El núcleo de hierro actúa como un importante disipador de calor y ofrece una disipación de calor superior.
• Contras: La presencia de hierro introduce una 'fuerza dentada' o una onda de fuerza. Esto sucede porque el hierro atrae naturalmente los imanes permanentes, provocando ligeros golpes en el movimiento. Además, las elevadas fuerzas de atracción complican la selección de los rodamientos lineales.
• Ideal para: Los ingenieros prefieren los modelos con núcleo de hierro para cargas útiles pesadas. Se destacan en máquinas herramienta, prensado de metales y tareas pesadas de automatización general.

Motores lineales sin hierro (canal en U)

Los motores sin hierro adoptan un enfoque diferente. El diseño moldea las bobinas estrictamente en epoxi. Estas bobinas se mueven entre dos filas enfrentadas de imanes dispuestos en una configuración de canal en U. El Forcer no contiene absolutamente nada de hierro.

• Ventajas: este diseño elimina todos los engranajes. La fuerza de atracción magnética entre el forzador y la pista es nula. Ofrece la masa en movimiento más baja posible y un control de velocidad ultrasuave.
• Desventajas: Los diseños sin hierro generan un empuje general menor en comparación con sus equivalentes con núcleo de hierro. También sufren de una gestión térmica inherentemente peor. El calor no puede hundirse en un núcleo de hierro faltante.
• Ideal para: Estos motores dominan el manejo de obleas semiconductoras. También los encontrará en sistemas de posicionamiento a nanoescala y en la fabricación de pantallas planas.

El siguiente cuadro resume las diferencias técnicas críticas entre las dos arquitecturas.

Característica	Topología con núcleo de hierro	Topología sin hierro (canal U)
Densidad de empuje	muy alto	Moderado a bajo
Fuerza dentada	Presente (Requiere compensación)	Cero (Perfectamente suave)
masa en movimiento	Pesado	Muy claro
Disipación térmica	Excelente	Pobre (requiere un seguimiento cuidadoso)
Atracción magnética	Alto (Impactos que soportan la vida)	Ninguno

Marco de evaluación: motores lineales de imanes permanentes frente a alternativas

Los ingenieros suelen comparar la tecnología de accionamiento directo con los sistemas mecánicos tradicionales. Comprender estas diferencias ayuda a justificar la actualización tecnológica. En el ámbito de los motores lineales de imán permanente, los motores lineales sirven como la solución definitiva de accionamiento directo. Cambian fundamentalmente las capacidades de las máquinas.

vs. Husillos de bolas

Los husillos de bolas son el estándar histórico para la automatización. Sin embargo, enfrentan estrictos límites físicos. La velocidad y la aceleración siguen estando fuertemente restringidas por un fenómeno conocido como velocidad crítica o "látigo de tornillo". Si se hace girar un tornillo de bolas largo demasiado rápido, vibra violentamente. La tecnología de transmisión directa evita por completo esta limitación. Ofrecen una velocidad muy superior en longitudes de viaje ilimitadas.

El mantenimiento es otro gran diferenciador. Los husillos de bolas requieren una lubricación constante. Sus rodamientos de bolas sufren un desgaste físico inevitable. Con el tiempo, este desgaste destruye la precisión del sistema. Por el contrario, los motores lineales prácticamente no presentan fricción. Excluyendo los carriles guía lineales, la transmisión en sí prácticamente no requiere mantenimiento.

vs. Actuadores neumáticos

Los cilindros neumáticos ofrecen un movimiento sencillo y económico. Sin embargo, proporcionan una precisión mínima. La neumática generalmente ofrece control de movimiento básico de punto a punto. Se basan en topes mecánicos duros. Los motores lineales proporcionan un posicionamiento infinito y altamente preciso. Permiten a los ingenieros programar perfiles de movimiento complejos sobre la marcha.

Perspectiva de eficiencia operativa

La actualización a la tecnología de accionamiento directo crea un enorme valor operativo a largo plazo. Los servoaccionamientos avanzados y los codificadores de alta resolución funcionan en perfecta armonía. Reducen significativamente el tiempo de inactividad no planificado de la máquina. El mantenimiento nulo de la transmisión significa que las máquinas funcionan durante más tiempo sin intervención. Esta confiabilidad continua conduce en última instancia a un aumento masivo de la producción de la máquina y a una mayor efectividad general del equipo (OEE).

Realidades de implementación y riesgos de integración

La integración de la tecnología de accionamiento directo requiere una profunda experiencia en implementación. Comprender lo que comúnmente sale mal durante el diseño de un sistema separa a los integradores novatos de los expertos.

Gestión Térmica

Los motores lineales actúan como fuentes de calor altamente concentradas. Generan calor directamente en el punto de movimiento. Esta energía térmica se transfiere a la bancada de la máquina. El calor hace que el metal estructural se expanda. Incluso una expansión térmica menor provoca imprecisiones a nivel de micras. Debe implementar una gestión térmica proactiva. Las aplicaciones con ciclos de trabajo elevados requieren habitualmente aire forzado o circuitos de refrigeración líquida dedicados para estabilizar las estructuras de las máquinas.

Fuerzas de atracción magnética

Este riesgo se aplica específicamente a las arquitecturas de núcleo de hierro. Debe abordar las fuerzas de atracción extremas entre el fuerza de hierro y la pista del imán. Estas fuerzas suelen alcanzar miles de Newtons. Tiran hacia abajo de los cojinetes de guía lineal. Debe especificar rodamientos de guía lineal de gran tamaño para soportar esta inmensa carga estática. Además, este intenso magnetismo plantea graves riesgos de seguridad durante el montaje. Los técnicos pueden atrapar fácilmente sus dedos entre los componentes del sistema.

Gestión de cables

El movimiento a alta velocidad exige una flexión rápida y repetitiva del cable. Las fallas de las vías de cable siguen siendo la principal causa de tiempo de inactividad en los sistemas de transmisión directa. Los cables del motor viajan a velocidades y aceleraciones extremas. Los cables industriales estándar se romperán bajo esta tensión. Debe especificar cables robóticos altamente especializados y de alta flexibilidad. Además, los radios de curvatura adecuados de los carriles portacables no son negociables.

Riesgos de contaminación

Las pistas de imanes permanentes actúan como potentes aspiradoras de residuos ferrosos. En entornos industriales sucios o de corte de metales, el polvo de acero se adhiere inmediatamente a los imanes expuestos. Estos residuos se muelen rápidamente contra el forzador de epoxi. Debe diseñar un blindaje mecánico adecuado. Fuelles o cubiertas metálicas deslizantes son requisitos imprescindibles en espacios de trabajo contaminados.

Conclusión

Un motor lineal de imán permanente representa la solución de ingeniería definitiva. Cierra con éxito la brecha entre la automatización industrial estándar y la fabricación de ultraprecisión. Al eliminar los enlaces mecánicos, los ingenieros logran una aceleración y una precisión submicrónica sin precedentes.

Al seleccionar su próximo actuador, siga una lógica de preselección clara. Si su aplicación exige juego cero, velocidades superiores a 2 m/s o precisión submicrónica, probablemente necesite una solución de accionamiento directo. Si su proceso permite objetivos de velocidad y precisión flexibles, los actuadores mecánicos tradicionales podrían ser suficientes.

Tome medidas hoy para modernizar su arquitectura de control de movimiento. Consulte con ingenieros de aplicaciones dedicados sobre su carga útil específica. Descargue una herramienta avanzada de dimensionamiento de motores. Evalúe minuciosamente el perfil de movimiento requerido para garantizar el éxito de la fabricación a largo plazo.

Preguntas frecuentes

P: ¿Qué es el engranaje en un motor lineal de imán permanente?

R: El cogging es una onda de fuerza pulsante que se experimenta durante el movimiento. Ocurre en motores lineales con núcleo de hierro. El hierro dentro del fuerza se atrae naturalmente hacia los polos alternos de los imanes permanentes estacionarios. Esta interacción crea una ligera resistencia, lo que afecta negativamente la suavidad a baja velocidad y el control preciso de la velocidad.

P: ¿Puede un motor lineal funcionar verticalmente?

R: Sí, funcionan excepcionalmente bien en orientaciones verticales. Sin embargo, carecen de frenado mecánico inherente. Debido a que no tienen fricción, una pérdida repentina de energía hace que la carga útil caiga libremente. Debe instalar contrapesos neumáticos o electromecánicos externos y frenos a prueba de fallas para evitar caídas peligrosas de la carga útil.

P: ¿Cuánto duran los motores lineales de imanes permanentes?

R: Los propios componentes del motor prácticamente no sufren desgaste. Debido a que la fuerza y ​​el imán nunca se tocan físicamente, no se degradan con el tiempo. La vida útil general del sistema depende completamente de la durabilidad de los cojinetes de guía lineal externos y de las vías de gestión de cables.
