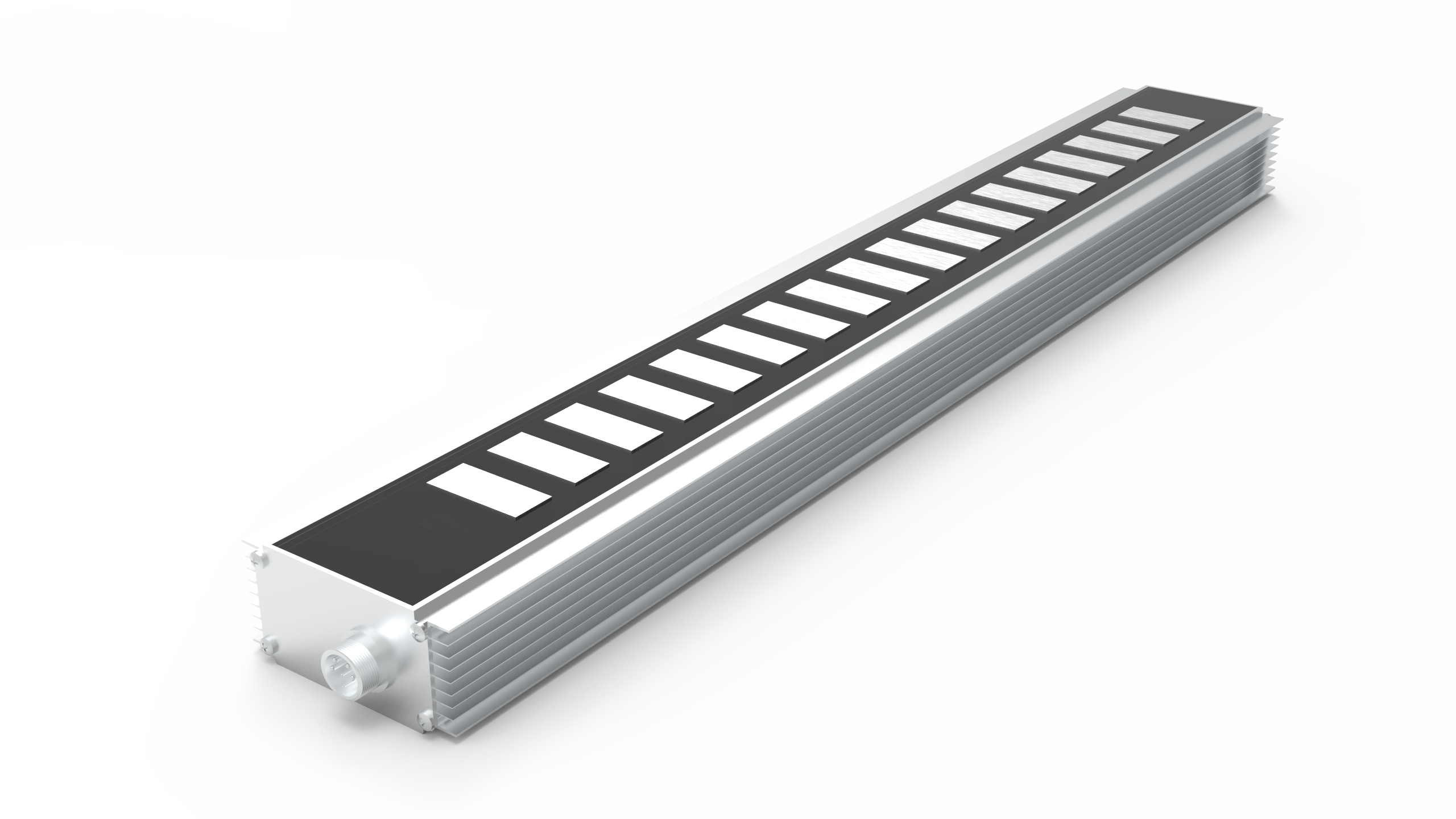

¿Qué es un motor lineal y por qué se utiliza en la automatización moderna?

La automatización moderna exige tiempos de ciclo y niveles de precisión que las transmisiones mecánicas tradicionales luchan por mantener. Hoy en día, los sistemas rotativos estándar enfrentan límites físicos severos. Restringen la aceleración máxima e introducen fricción. A menudo frenan la eficiencia de la fabricación en entornos en los que hay mucho en juego. Básicamente, un motor lineal sirve como un motor rotativo 'desenrollado'. Proporciona movimiento lineal de accionamiento directo sin problemas. Este diseño elimina por completo correas, tornillos de bolas y complejos conjuntos de piñón y cremallera. El estator y el rotor estaban planos. Traducen la fuerza electromagnética directamente en movimiento rápido. Este cambio estructural aporta una velocidad y suavidad incomparables.

Diseñamos este artículo como una guía de evaluación técnica. Aprenderá las principales diferencias estructurales. Evaluarás múltiples tipos de arquitectura. Le ayudaremos a determinar si las mejoras en el rendimiento justifican las complejidades de integración y los costos iniciales.

Conclusiones clave

• Los motores lineales eliminan los enlaces mecánicos, traduciendo directamente la fuerza electromagnética en movimiento, lo que elimina el juego y reduce el desgaste mecánico.
• Las tres arquitecturas principales (con núcleo de hierro, sin hierro y tubular) satisfacen distintas necesidades de automatización, desde el transporte de cargas pesadas hasta el posicionamiento submicrónico.
• Si bien ofrecen velocidad y precisión superiores, los motores lineales requieren una gestión térmica sólida y un enrutamiento preciso de los cables.

Cómo un motor lineal reemplaza las transmisiones mecánicas tradicionales

Los ingenieros mecánicos luchan constantemente contra la fricción física. Los mecanismos de conversión de rotatorio a lineal restringen inherentemente el rendimiento. Los componentes estándar como tornillos de bolas y correas de distribución introducen cumplimiento. Se estiran y doblan bajo cargas dinámicas pesadas. También experimentan un desgaste mecánico continuo durante miles de ciclos. Con el tiempo, estas piezas se degradan significativamente. Notará un aumento de la histéresis durante el funcionamiento. La repetibilidad disminuye a medida que los rodamientos se desgastan. Los enlaces mecánicos crean cuellos de botella físicos en la velocidad. Estos límites físicos impiden que los equipos de automatización aumenten las tasas de producción de forma segura. Las piezas móviles generan calor y vibraciones. Al final fracasan y detienen la producción por completo.

Un motor rotativo tradicional requiere cajas de cambios. Debes acoplar el motor a un tornillo. El tornillo debe girar para impulsar una tuerca hacia adelante. Toda esta secuencia desperdicia energía. Introduce múltiples puntos de falla. Cada acoplamiento añade un poquito de error. Los ingenieros llaman a este error reacción violenta. Cuando el motor invierte la dirección, la tuerca vacila. Esta vacilación destruye la precisión en las tareas de micromecanizado. El accionamiento directo elimina por completo estos pasos intermedios.

Un enfoque de transmisión directa lo cambia todo. Un sistema de motores lineales cambia por completo el paradigma mecánico. Imagínese un motor rotativo estándar desenrollado y perfectamente plano. El estator circular tradicional se convierte en una pista magnética estacionaria. El componente giratorio se transforma en una bobina móvil. A esta bobina móvil la llamamos fuerza. El flujo electromagnético viaja directamente a través de un espacio de aire mantenido con precisión. Este espacio separa la bobina móvil de los imanes estacionarios. Porque nada se toca, nada se muele. Eliminamos completamente los intermediarios mecánicos del tren motriz. La energía eléctrica se convierte directamente en movimiento de traslación. No necesita preocuparse por la coincidencia de la inercia giratoria. La masa de la carga útil se convierte en la principal preocupación mecánica. Esto simplifica el ajuste de los bucles de servocontrol. Los ingenieros pueden presionar más el sistema.

Eliminar la elasticidad mecánica transforma la capacidad de respuesta del sistema. Las configuraciones de transmisión directa ofrecen una rigidez dinámica significativamente mayor. Obtiene tiempos de respuesta inmediatos sin reacciones negativas. Los perfiles de aceleración aumentan drásticamente en comparación con los tornillos. La máquina sigue los comandos de control exactamente como están programados. Este acoplamiento directo garantiza perfiles de movimiento de alta fidelidad. Definimos el éxito en la automatización de accionamiento directo a través de varios criterios:

1. Eliminación total del juego mecánico durante los cambios de dirección.
2. Tiempos de respuesta inmediatos de señal a movimiento para una indexación rápida.
3. Rigidez dinámica mejorada al mover cargas útiles pesadas.
4. Ausencia de elementos de desgaste físico entre la bobina del motor y la pista.

Categorías de soluciones: tipos de motores lineales

Los ingenieros deben hacer coincidir la arquitectura del motor con la aplicación. Tres categorías principales dominan el panorama de la automatización actual. Cada uno maneja la física de manera diferente.

Primero, considere los modelos con núcleo de hierro. Las bobinas de cobre se enrollan firmemente alrededor de láminas de acero. Los fabricantes suelen aplicar epoxi a estas bobinas hasta formar un bloque robusto. Este núcleo de acero concentra intensamente el flujo magnético. Son mejores para una fuerza continua alta. Los utiliza para el transporte de cargas pesadas. Se destacan en máquinas herramienta CNC y metalurgia. En estos entornos, las fuerzas cortantes requieren una resistencia masiva. Las unidades Ironcore empujan contra estas fuerzas de corte sin esfuerzo. Ciertamente existen compensaciones. El núcleo de acero crea enormes fuerzas de atracción. Tira constantemente hacia abajo, hacia la pista magnética. A veces, esta fuerza hacia abajo excede el peso real de la carga útil. Necesita rodamientos lineales con una ingeniería excesiva. Estos cojinetes deben soportar este tirón extremo hacia abajo. También están presentes fuerzas dentadas. Los dientes de hierro prefieren alinearse con los imanes permanentes. Esta preferencia magnética provoca ligeras ondas de movimiento a bajas velocidades. Los controladores deben trabajar duro para solucionar este problema.

A continuación, evaluamos modelos sin hierro. Utilizan un diseño de canal en U. El conjunto de la bobina no contiene absolutamente nada de hierro. Los fabricantes utilizan epoxi para encapsular los devanados de cobre desnudo. Se mueve suavemente a través de una pista magnética en forma de U. La pista contiene imanes opuestos en ambos lados. Son los mejores para una precisión ultraalta. Se ven mucho en tareas de recoger y colocar de alta velocidad. La fabricación de semiconductores depende exclusivamente de ellos para el escaneo de obleas. Las compensaciones incluyen una masa móvil más baja. Presentan cero engranajes porque no existe hierro para atraer los imanes. Esto los hace perfectamente suaves a cualquier velocidad. Sin embargo, producen una fuerza general menor que los modelos con núcleo de hierro. La disipación de calor es mucho peor. No existe ningún núcleo de hierro para absorber y eliminar la carga térmica. Si los presiona demasiado, los devanados de cobre se sobrecalentarán rápidamente. Debe controlar estrictamente su ciclo de trabajo.

Por último, nos fijamos en los diseños tubulares o cilíndricos. El diseño envuelve la pista magnética en un cilindro cerrado. La fuerza rodea completamente el eje estacionario. Se ven exactamente como cilindros neumáticos de aire. Sirven como excelentes reemplazos directos. Los ingenieros cambian los cilindros neumáticos por estas alternativas eléctricas para obtener un control posicional preciso. Los entornos de salas blancas y las líneas de envasado de alimentos los utilizan ampliamente. Puedes lavarlos fácilmente. Las compensaciones implican límites de brazada físicos. El diseño cerrado ofrece excelentes clasificaciones de IP. Mantiene perfectamente la entrada de polvo y agua. Sin embargo, limita estrictamente la longitud máxima de carrera. El eje magnético interno carece de soportes intermedios. Puede hundirse si se extiende demasiado. Este hundimiento arruina el espacio de aire crítico y provoca un raspado catastrófico.

Comparación de arquitectura de motores de automatización

Tipo de arquitectura	Ventaja principal	Aplicación ideal	Inconveniente principal
núcleo de hierro	Alta densidad de fuerza	Máquinas herramienta, transporte pesado.	Altas fuerzas de atracción, cogging.
Sin hierro (canal en U)	Cero engranajes, movimiento suave	Semiconductor, alineación óptica.	Mala disipación del calor, menor fuerza.
Tubulares / Cilíndricos	Alta clasificación IP, adjunto	Reemplazo neumático, embalaje.	Limitaciones estrictas de la longitud de la carrera

Dimensiones clave de la evaluación: evaluación de características frente a resultados

El acoplamiento directo transforma por completo las capacidades de posicionamiento de la máquina. Los modelos sin hierro logran habitualmente una precisión de posicionamiento submicrónica. Se emparejan directamente con codificadores lineales de alta resolución. El codificador lee datos de posición exactos directamente desde la pista. Ningún cumplimiento mecánico distorsiona la lectura. El controlador corrige los errores de movimiento instantáneamente. Se logra una precisión absoluta en cada pasada. En la inspección óptica, esta precisión resulta crítica. Las cámaras deben capturar imágenes sin ninguna fluctuación. El sistema de transmisión directa se coloca en su posición al instante. No oscila ni busca la posición objetivo.

La velocidad y la aceleración influyen en gran medida en los tiempos de ciclo de la máquina. Los husillos de bolas tradicionales golpean o vibran a altas velocidades. Los ingenieros llaman a esto el límite de velocidad crítica. Estos latigazos físicos destruyen la precisión y dañan los componentes. No se puede ejecutar un tornillo largo rápidamente. Las unidades de accionamiento directo superan por completo este límite físico. Puede alcanzar velocidades superiores a los cinco metros por segundo fácilmente. Las aceleraciones frecuentemente superan los 10G en aplicaciones de carga útil ligera. Estas métricas extremas reducen drásticamente los tiempos de índice entre estaciones. Los ciclos de índice más rápidos producen un mayor rendimiento. Fabricas más piezas por hora. En la producción en masa, ahorrar fracciones de segundo equivale a enormes ganancias de ingresos.

Debemos contrastar las necesidades de mantenimiento. Los sistemas mecánicos requieren programas de lubricación constantes. Las correas se estiran bajo tensión y los tornillos se desgastan. Los técnicos deben detener la producción para bombear grasa a los rodamientos. La tecnología de transmisión directa elimina por completo estas piezas de desgaste. Elimina complejos programas de mantenimiento. El precio de compra inicial es sin duda más alto. Los servoaccionamientos avanzados son obligatorios. Los imanes de tierras raras cuestan mucho más que los tornillos de acero. Sin embargo, evitar el reemplazo constante de piezas maximiza el tiempo de actividad de la máquina. La vida útil operativa se alarga considerablemente. Las instalaciones funcionan continuamente sin reconstrucciones mecánicas obligatorias.

Los entornos de sala limpia exigen soluciones de movimiento especializadas. La fricción metal sobre metal genera partículas microscópicas constantemente. Los husillos de bolas arrojan grasa y residuos durante el funcionamiento. Esta contaminación arruina las obleas semiconductoras. Las unidades de accionamiento directo funcionan sin contacto alguno. Los únicos contactos móviles son las guías lineales y los cables. Esta operación limpia resulta vital para las industrias sensibles. Las instalaciones de fabricación de semiconductores, dispositivos médicos y ópticas dependen de esta limpieza. Cumplen fácilmente con los estrictos estándares ISO de cumplimiento de salas blancas. No es necesario encerrar el mecanismo en complejos sistemas de eliminación de vacío.

Riesgos de implementación y consideraciones de ingeniería

La generación de calor plantea un importante desafío de ingeniería. La carga útil suele montarse directamente en la bobina del motor. La energía térmica se transfiere directamente a la bancada de la máquina. Este calor provoca la expansión estructural. La precisión se degrada rápidamente a medida que los componentes de la máquina se deforman. Los modelos sin plancha son los que más sufren esta acumulación térmica. Las aplicaciones de alto rendimiento requieren estrategias de enfriamiento agresivas. Los ingenieros suelen integrar placas de refrigeración por agua. Bombeamos fluido enfriado directamente a través del bloque motor. Esto evita una pérdida catastrófica de precisión. Debe tener en cuenta el recorrido de las tuberías durante la fase de diseño. Las fugas de fluidos pueden destruir los componentes electrónicos circundantes.

La seguridad sigue siendo primordial durante el montaje. Las unidades de núcleo de hierro generan una atracción magnética extrema hacia abajo. Los protocolos de seguridad durante el montaje son absolutamente críticos. Los técnicos corren el riesgo de sufrir graves lesiones por aplastamiento. Los componentes no asegurados pueden unirse instantáneamente. Debe utilizar plantillas especializadas para bajar la bobina a la pista de forma segura. Además, las guías deben soportar esta enorme precarga. Debe especificar rodamientos lineales sobrediseñados. Los rieles de rodamiento ordinarios fallarán prematuramente. La atracción magnética constante aplasta los rodamientos de bolas estándar. Debe dimensionar las guías mecánicas para la carga magnética, no solo para el peso de la carga útil. Esto aumenta la masa y el costo general del sistema.

La fuerza se mueve rápidamente a través de la pista. Arrastra los cables de alimentación y del codificador muy cerca detrás de él. La gestión de cables se convierte en el principal punto de fallo. El tendido de cables flexibles continuos exige una ingeniería de precisión. Las altas velocidades y las aceleraciones masivas desgastan las chaquetas protectoras. Los núcleos de cobre se doblan violentamente durante el funcionamiento. Las guías de cables mal diseñadas provocan una fatiga prematura de los cables. Los ingenieros deben optimizar meticulosamente los radios de curvatura. Debe utilizar cables de alta flexibilidad clasificados para millones de ciclos. También debes separar los cables de alimentación de los cables de señal. Las líneas eléctricas de alto voltaje pueden inducir ruido eléctrico en las sensibles señales del codificador.

La mayoría de las vías de transmisión directa permanecen completamente expuestas. En entornos metalúrgicos, esto presenta un riesgo grave. Los potentes imanes permanentes atraen instantáneamente los desechos ferrosos. Las virutas de metal cierran el crítico espacio de aire. Esto provoca ataduras mecánicas catastróficas y chispas. Debe instalar cubiertas protectoras inmediatamente. Los fuelles y limpiaparabrisas se convierten en salvaguardias necesarias. Los entornos sucios exigen modelos tubulares completamente cerrados o rieles sellados. Incluso el polvo no magnético puede acumularse con el tiempo. Se mezcla con la grasa para rodamientos y crea una pasta abrasiva. Los protocolos de limpieza regulares siguen siendo esenciales incluso para los motores sin contacto.

Lógica de preselección: ¿Es un motor lineal adecuado para su aplicación?

Decidir sobre una tecnología de movimiento requiere analizar las limitaciones centrales. No todas las máquinas necesitan capacidades de accionamiento directo. Veamos los desencadenantes de aplicaciones específicas.

• Brazo con husillo giratorio/de bolas Cuando:
• Se requiere una gran fuerza de sujeción vertical sin energía. Los husillos de bolas proporcionan un excelente frenado a prueba de fallos.
• Las restricciones presupuestarias anulan la necesidad de precisión a nivel micro. Las aplicaciones estándar rara vez justifican el costo superior.
• El medio ambiente está muy contaminado con polvo ferromagnético. Los imanes expuestos fallarán en aplicaciones de rectificado.
• La longitud de la carrera supera los costes magnéticos viables. Las vías largas se vuelven prohibitivamente caras rápidamente.

• Actualice a motores lineales cuando:
• La reducción del tiempo de ciclo se correlaciona directamente con ganancias de ingresos mensurables. Una indexación más rápida significa más ganancias diarias.
• La precisión submicrónica y el juego cero no son negociables. Las inspecciones ópticas exigen un posicionamiento perfecto.
• El mantenimiento de los sistemas neumáticos provoca tiempos de inactividad inaceptables. Reemplazar los cilindros de aire con actuadores eléctricos ahorra horas de mantenimiento.
• La aplicación requiere un control de velocidad extremadamente suave. El equipo de escaneo necesita un movimiento sin ondulaciones.

Conclusión

Las soluciones de accionamiento directo no reemplazan universalmente a los actuadores tradicionales. Se presentan como herramientas altamente especializadas. Superan los obstáculos extremos de velocidad, precisión y confiabilidad. Su simplicidad estructural contradice importantes demandas de ingeniería e integración. La modernización requiere una cuidadosa planificación térmica y estructural.

• Calcule minuciosamente los límites de carga útil y la masa en movimiento.
• Primero, mapee los requisitos exactos de su ciclo de trabajo para evitar el sobrecalentamiento.
• Utilice software de dimensionamiento patentado de proveedores especializados.
• Consulte a un ingeniero de aplicaciones para validar los límites térmicos y la vida útil del rodamiento.
• Ejecute simulaciones realistas antes de comprometerse con hardware costoso.

Preguntas frecuentes

P: ¿Por qué los motores lineales son generalmente más caros que los husillos de bolas?

R: Los principales generadores de costos son los materiales y la electrónica de soporte. Requieren pistas largas revestidas con costosos imanes de tierras raras. Lograr una precisión submicrónica también requiere codificadores lineales de alta resolución. Estos codificadores añaden un costo significativo. Además, se requieren servoaccionamientos complejos para gestionar rápidamente las enormes corrientes eléctricas.

P: ¿Qué es el "engranaje" en un motor lineal?

R: Cogging se refiere a la variación de la atracción magnética. Ocurre cuando la bobina de hierro se mueve sobre imanes permanentes individuales en la pista. Esto crea una sensación de baches a bajas velocidades. Los controladores avanzados mitigan esto al mapear las ondas de fuerza específicas y aplicar corrientes eléctricas que las contrarresten.

P: ¿Se pueden utilizar motores lineales en aplicaciones verticales?

R: Sí, pero requieren hardware adicional. A diferencia de los husillos de bolas, las unidades de accionamiento directo carecen de fricción mecánica para sostener una carga cuando cae la energía. Debe instalar contrapesos físicos, resortes magnéticos o cilindros neumáticos. Estos mecanismos evitan que la carga útil se desplome durante una pérdida repentina de energía.

P: ¿Cuánto duran los motores lineales?

R: Debido a que operan a través de campos magnéticos a través de un espacio de aire, no hay contacto mecánico interno. Los únicos componentes portátiles son las guías lineales externas y los cables flexibles. Si gestiona el calor de forma eficaz y evita la fatiga del cable, las bobinas y los imanes tienen una vida útil de décadas.
