La comunicación industrial rara vez funciona como una simple ocurrencia de TI. Opera como una dependencia operativa crítica que dicta la eficacia general del equipo (OEE). La forma en que hablan los dispositivos define qué tan bien se desempeña toda su planta.
Los motores de alto rendimiento no logran ofrecer buenos rendimientos cuando están aislados. Los protocolos no coincidentes provocan apretones de manos latentes en el PLC. Provocan graves cuellos de botella en los datos y escenarios de resolución de problemas increíblemente difíciles. Los ingenieros suelen tener dificultades para diagnosticar fallas intermitentes cuando las redes no pueden manejar el tráfico básico.
Seleccionar la interfaz de comunicación adecuada requiere equilibrar su arquitectura de control existente, los requisitos específicos de rendimiento de datos y la escalabilidad a largo plazo. Debe evitar aplicar demasiada ingeniería a las aplicaciones simples y al mismo tiempo proteger las complejas. Esta guía explora los protocolos, topologías y marcos de decisión exactos que necesita para especificar el hardware de red industrial con confianza.
La definición de una comunicación industrial exitosa comienza con resultados claros y mensurables. Una buena conectividad acelera significativamente la velocidad de puesta en servicio. Garantiza tiempos de respuesta deterministas para movimientos de precisión. También garantiza una rápida recuperación de fallos cuando se producen anomalías. Los gerentes deben evaluar las redes en función de la rapidez con la que los técnicos pueden reemplazar un nodo fallido y reanudar la producción.
La mala integración conlleva duras sanciones. Los obstáculos a la integración se manifiestan en frustrantes retrasos en las elecciones. Los controladores tienen dificultades para esperar las respuestas de los controladores. Las discrepancias en la hoja de datos electrónica (EDS) o la descripción general de la estación (GSD) causan dolores de cabeza de configuración inmediatos. El retraso en la conversión de protocolos introduce una latencia inaceptable en las aplicaciones de clasificación de alta velocidad. Las puertas de enlace que conectan redes incompatibles a menudo enmascaran caídas de comunicación subyacentes.
Debemos cambiar nuestra perspectiva con respecto a los datos operativos. Tratar el tráfico de red como simples comandos "iniciar/detener/acelerar" limita el potencial del sistema. Los datos son un activo poderoso. Las redes modernas desbloquean el monitoreo continuo del estado. Transmiten métricas de consumo de corriente en vivo directamente al PLC. Captan datos térmicos para algoritmos de mantenimiento predictivo. Puede detectar el desgaste mecánico mucho antes de que fallas catastróficas detengan su línea.
Los ingenieros debaten constantemente las ventajas de las redes serie heredadas frente a los protocolos Ethernet modernos. Ambas opciones cumplen funciones distintas en las plantas de fabricación modernas. Comprender sus fortalezas inherentes evita costosos errores de especificación.
Redes como Modbus RTU, PROFIBUS y DeviceNet sentaron las bases de la automatización. Ofrecen costos de hardware increíblemente bajos. Siguen siendo muy fiables en entornos eléctricamente ruidosos. La tecnología Fieldbus proporciona suficiente ancho de banda para el control de velocidad básico del variador de frecuencia (VFD).
Sin embargo, las opciones heredadas conllevan limitaciones estrictas. Sufren de un ancho de banda muy restringido. Las velocidades de baudios más lentas impiden el intercambio rápido de datos. Escalar estas redes para la sincronización multieje resulta excepcionalmente difícil. No pueden manejar cargas útiles de diagnóstico modernas de manera eficiente.
PROFINET, EtherNet/IP, EtherCAT y Modbus TCP dominan las instalaciones de equipos nuevos. Ofrecen una velocidad excepcionalmente alta. Garantizan un rendimiento determinista crucial para aplicaciones de servo exigentes. Estos protocolos admiten topologías de red complejas que incluyen estructuras de anillo, estrella y árbol. Se integran sin problemas en sistemas de monitoreo de plantas más amplios.
Debe considerar las compensaciones. Ethernet requiere un costo de componente inicial más alto. Exige una gestión de seguridad de TI/OT más estricta. Los cables Ethernet estándar muestran una susceptibilidad potencial a la interferencia electromagnética (EMI) si no están correctamente protegidos. Los planificadores deben tender los cables con cuidado lejos de las líneas de alto voltaje.
Haga coincidir su elección de protocolo directamente con los requisitos de precisión. Utilice Ethernet TCP/IP estándar para un monitoreo de estado simple. Implemente protocolos Ethernet deterministas como EtherCAT para sincronización de movimiento a nivel de microsegundos. Alinee su hardware con las demandas reales del proceso en lugar de buscar ciegamente el estándar más rápido disponible.

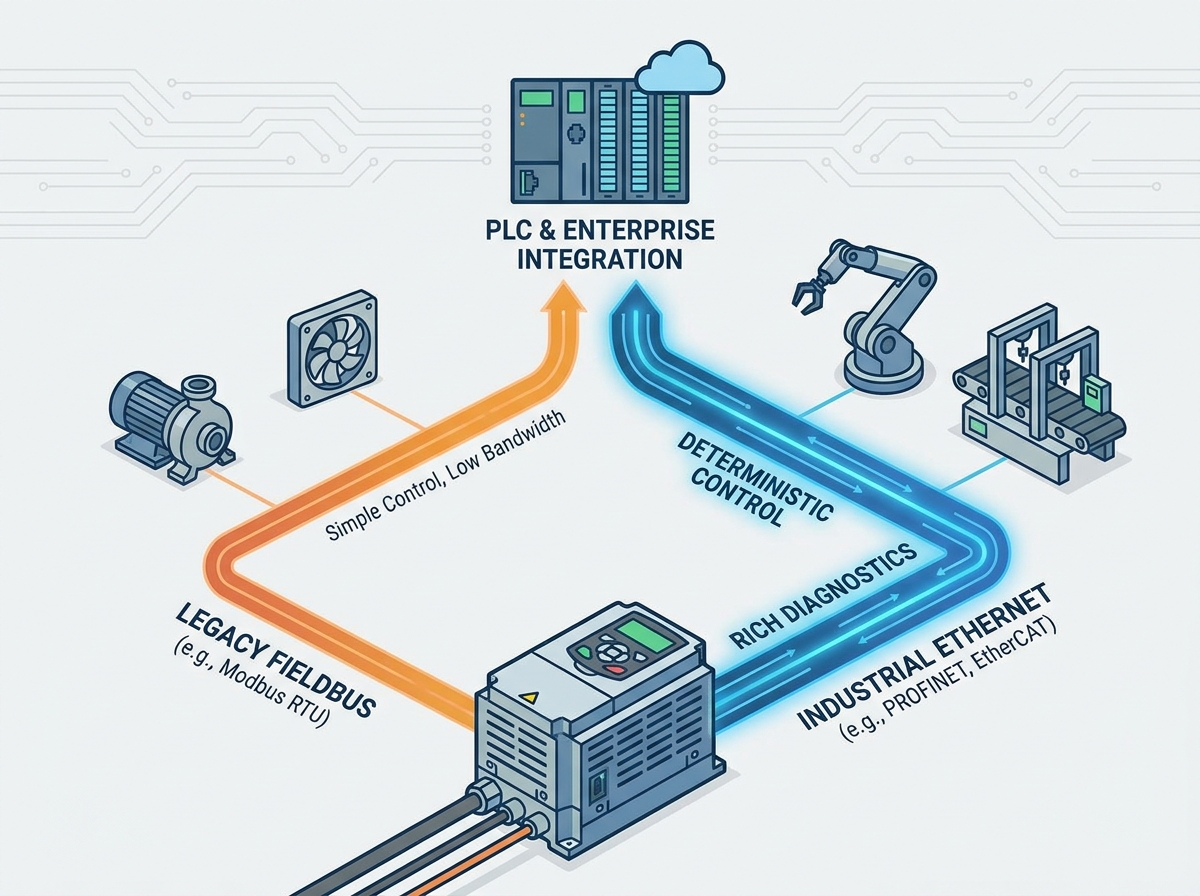

| Ejemplos | de categorías de protocolo | Ventajas principales | Limitaciones clave | Aplicación ideal |
|---|---|---|---|---|
| Bus de campo heredado | Modbus RTU, PROFIBUS | Inmunidad al ruido, bajo coste. | Ancho de banda bajo, velocidad lenta | Bombas simples, ventiladores, VFD independientes |
| Ethernet industrial estándar | Modbus TCP | Fácil integración de TI, rápida | Carece de determinismo duro | Control de procesos, monitoreo SCADA |
| Ethernet determinista | PROFINET IRT, EtherCAT | Sincronización de microsegundos | Mayor costo de los componentes | Robótica multieje, embalaje de alta velocidad |
Las líneas transportadoras en expansión presentan un desafío de control distribuido único. Los gabinetes de control central tradicionales requieren tendidos de cables masivos. Las instalaciones de clasificación que abarcan miles de pies cuadrados exigen arquitecturas más inteligentes. La descentralización de sus nodos de control reduce drásticamente el espacio ocupado por los paneles.
La integración de un accionamiento de rodillo motorizado transforma los diseños de manipulación de materiales. Estos dispositivos cuentan con nodos de comunicación integrados directamente en el hardware del rodillo. Eliminan los gabinetes VFD centralizados. Distribuyes inteligencia justo en el punto de acción.
Las topologías en cadena se destacan en estos entornos. Las redes de líneas conectan un rodillo directamente con el siguiente. Esta estructura reduce enormemente la longitud total del cable. Simplifica la resolución de problemas ya que los técnicos siguen una única línea física. Sin embargo, una sola rotura de cable puede afectar a los dispositivos posteriores. Los ingenieros mitigan este riesgo utilizando topologías en anillo para zonas críticas.
Las soluciones emergentes de un solo cable revolucionan la velocidad de instalación. Tecnologías como EtherCAT P consolidan la entrega de energía y las comunicaciones de alta velocidad en un solo cable. IO-Link tiene un propósito similar para redes simples de sensores y actuadores. Ofrecen diagnósticos continuos sin necesidad de tener que separar líneas de alimentación y datos. Reduce los costos de mano de obra de instalación y al mismo tiempo aumenta la visibilidad del diagnóstico en las unidades distribuidas.
Las fábricas del mundo real son entornos hostiles. Los equipos deben sobrevivir al ruido eléctrico y a las amenazas cibernéticas persistentes. Anticipar estos desafíos garantiza una puesta en marcha sin problemas y operaciones confiables a largo plazo.
Los variadores generan enormes cantidades de ruido eléctrico. Las frecuencias de conmutación del inversor crean interferencias electromagnéticas (EMI). Este ruido frecuentemente corrompe los paquetes de red. Usted evita errores comunes de tiempo de espera del variador al PLC al eliminar los bucles de tierra. Instale correctamente los cables de par trenzado blindados. Asegúrese de que las tiras de conexión a tierra entren en contacto con el blindaje del cable directamente en el punto de entrada del gabinete. Separe los cables de comunicación de los cables de alimentación del motor al menos veinte centímetros.
Inevitablemente se producirán fallos en la red. La forma en que su sistema informa estas fallas determina la duración del tiempo de inactividad. Evalúe las unidades en función de su transparencia de diagnóstico. Deben enviar códigos de error claros y en texto plano al PLC o HMI. Los técnicos nunca deberían ver códigos hexadecimales oscuros que requieran búsquedas manuales. Mensajes claros como "Phase Loss on Drive 4" aceleran los tiempos de reparación al instante.
La conexión de unidades a redes de fábrica introduce graves vulnerabilidades de seguridad. Los piratas informáticos que atacan sistemas industriales a menudo explotan dispositivos de campo no seguros. Debe evaluar los módulos de comunicación del variador con respecto a los estándares de seguridad industrial modernos. IEC 62443 proporciona un marco sólido para proteger las redes de automatización.
La higiene de la red sigue siendo innegociable. Deshabilite los puertos físicos no utilizados en sus módulos de comunicación. Utilice conmutadores industriales administrados para implementar redes de área local virtuales (VLAN). Aísle completamente las redes de unidades del tráfico de TI empresarial. Esta separación evita que el malware se introduzca en entornos tecnológicos operativos.
La selección de interfaces de comunicación no debería depender de conjeturas. Seguir una metodología estructurada garantiza la alineación entre las capacidades del hardware y los requisitos del proceso.
| Criterios de evaluación | Peso | Puntuación Consideración |
|---|---|---|
| Compatibilidad nativa con PLC | Alto | ¿Requiere un convertidor de protocolo? |
| Bloques lógicos preescritos | Alto | ¿Están disponibles los archivos AOI o GSDML? |
| Claridad del texto de diagnóstico | Medio | ¿Emite texto sin formato o códigos hexadecimales sin formato? |
| Estándar de seguridad (IEC 62443) | Medio | ¿Admite la desactivación de puertos y el arranque seguro? |
El hardware de comunicación actúa como el sistema nervioso central del movimiento industrial. Tratar la selección de la red como una tarea central de ingeniería evita retrasos catastróficos en la puesta en servicio. La elección de la interfaz correcta desbloquea valiosos datos de mantenimiento predictivo al tiempo que garantiza una sincronización perfecta.
Los ingenieros deben auditar sus capacidades actuales de PLC de manera proactiva. Revise sus objetivos de registro de datos históricos antes de finalizar las especificaciones del motor. No espere hasta que finalice el diseño mecánico para seleccionar los protocolos de red.
Tome medidas tempranas en su próximo proyecto. Consulte a un integrador de sistemas especializado durante la fase conceptual. Revise las especificaciones técnicas detalladas para soluciones de unidades compatibles. Asegúrese de que todos los dispositivos de su red hablen el mismo idioma con fluidez.
R: Sí, pero requiere conmutadores industriales administrados y una cuidadosa segregación de red (VLAN) para evitar que el tráfico TCP/IP estándar interrumpa los paquetes deterministas de control de movimiento.
R: Modbus RTU se ejecuta a través de conexiones serie (RS-485), que es más lento pero resistente al ruido. Modbus TCP encapsula el protocolo a través de Ethernet estándar, ofreciendo velocidades significativamente más rápidas y una integración más sencilla en las redes de plantas modernas.
R: Asegúrese de que los cables de comunicación de bajo voltaje estén separados de los cables del motor de alto voltaje, use cables de par trenzado blindados, conecte a tierra adecuadamente el variador y verifique la configuración de vigilancia/tiempo de espera de la red en el PLC.
R: IO-Link es muy eficaz para la parametrización y el diagnóstico de componentes simples (como un accionamiento de rodillo motorizado o un VFD pequeño), pero carece de la velocidad determinista necesaria para la sincronización servo multieje de alta precisión.
