Accionamientos motorizados para sistemas de clasificación: control, comunicación y eficiencia

Los sistemas de clasificación de alta velocidad se enfrentan hoy en día a un obstáculo crítico. Rara vez se debe al diseño mecánico de las correas o rampas. En cambio, la verdadera limitación reside en la capacidad de respuesta y la fiabilidad de sus sistemas de propulsión. Los clasificadores de banda cruzada, de zapata y emergentes exigen tiempos de reacción instantáneos para mantener volúmenes de rendimiento masivos. Actualizar estas líneas de automatización requiere un giro en la estrategia de ingeniería. Debe ir más allá de las métricas básicas de caballos de fuerza. Los ingenieros modernos necesitan evaluar la eficacia con la que los convertidores manejan cargas dinámicas. También deben examinar cómo estas unidades se comunican entre los sistemas de ejecución del almacén y cómo impactan el consumo de energía de las instalaciones. Este artículo proporciona a los gerentes de operaciones un marco objetivo. Aprenderá a evaluar arquitecturas de unidades, analizar protocolos de integración y examinar las capacidades de los fabricantes. Nuestro objetivo es ayudarle a garantizar el máximo rendimiento y eliminar costosos tiempos de inactividad. Al final, sabrá exactamente qué criterios separan los componentes promedio del hardware logístico de alto rendimiento.

Conclusiones clave

• La arquitectura dicta la escalabilidad: los sistemas de accionamiento descentralizados ofrecen una modularidad superior para líneas de clasificación amplias en comparación con los accionamientos centrales tradicionales alojados en gabinetes.
• La comunicación es un punto de fallo: la sincronización en milisegundos a través de redes deterministas (EtherCAT, PROFINET) no es negociable para una clasificación con pocos errores.
• La eficiencia va más allá de la placa de clasificación: la verdadera optimización de la energía requiere evaluar todo el costo del ciclo de vida (LCC), incluidas las capacidades regenerativas y el cumplimiento de IE3/IE4.
• La evaluación de proveedores requiere escepticismo: un fabricante confiable de variadores de motor debe proporcionar datos MTBF transparentes, soporte de integración interdisciplinario y estabilidad demostrable de la cadena de suministro.

Enmarcar el problema empresarial: rendimiento, OEE y costos del ciclo de vida

Maneja un entorno de almacén de alta velocidad donde cada fracción de segundo cuenta. Un control de par impreciso provoca errores de clasificación catastróficos. Cuando los perfiles de aceleración se deslizan, los paquetes pierden sus rampas designadas. Las tasas de recirculación aumentan. Esta eficacia general del equipo (OEE) degradada devora los márgenes de beneficio operativo. Debes calcular el costo oculto de las microparadas. Las pequeñas dudas en los accionamientos motorizados se multiplican a lo largo de miles de horas de funcionamiento. Crean enormes cuellos de botella aguas abajo. Un atasco de cinco segundos en un clasificador primario de cinta cruzada a menudo requiere diez minutos de intervención manual para solucionarlo.

El funcionamiento continuo también introduce límites térmicos severos. La mayoría de las instalaciones de clasificación a gran escala funcionan las 24 horas del día, los 7 días de la semana. Los componentes se calientan mucho. El calor ambiental del almacén, que a menudo carece de aire acondicionado agresivo, agrava este problema. El calor destruye los delicados componentes electrónicos con el tiempo. Debe evaluar el riesgo de fallos de la unidad en condiciones ambientales extremas. El tiempo de inactividad no planificado interrumpe toda la cadena de suministro. Una sola unidad fallida puede detener todo un centro de distribución. Los equipos de mantenimiento se pelean, mientras los trabajadores portuarios inactivos cuestan miles de dólares por hora.

Los equipos de adquisiciones a menudo miran los números equivocados. Se centran estrictamente en los costos iniciales de los componentes para cumplir con los presupuestos trimestrales. Necesitamos un enfoque diferente. Debe cambiar su enfoque hacia el éxito operativo a largo plazo. Evalúe el consumo de energía directa en diferentes perfiles de carga. Examinar los intervalos de mantenimiento obligatorio. Mida la velocidad de integración del sistema durante la fase de puesta en marcha. Estos elementos dictan la verdadera rentabilidad del ciclo de vida con mucha más precisión que la orden de compra inicial.

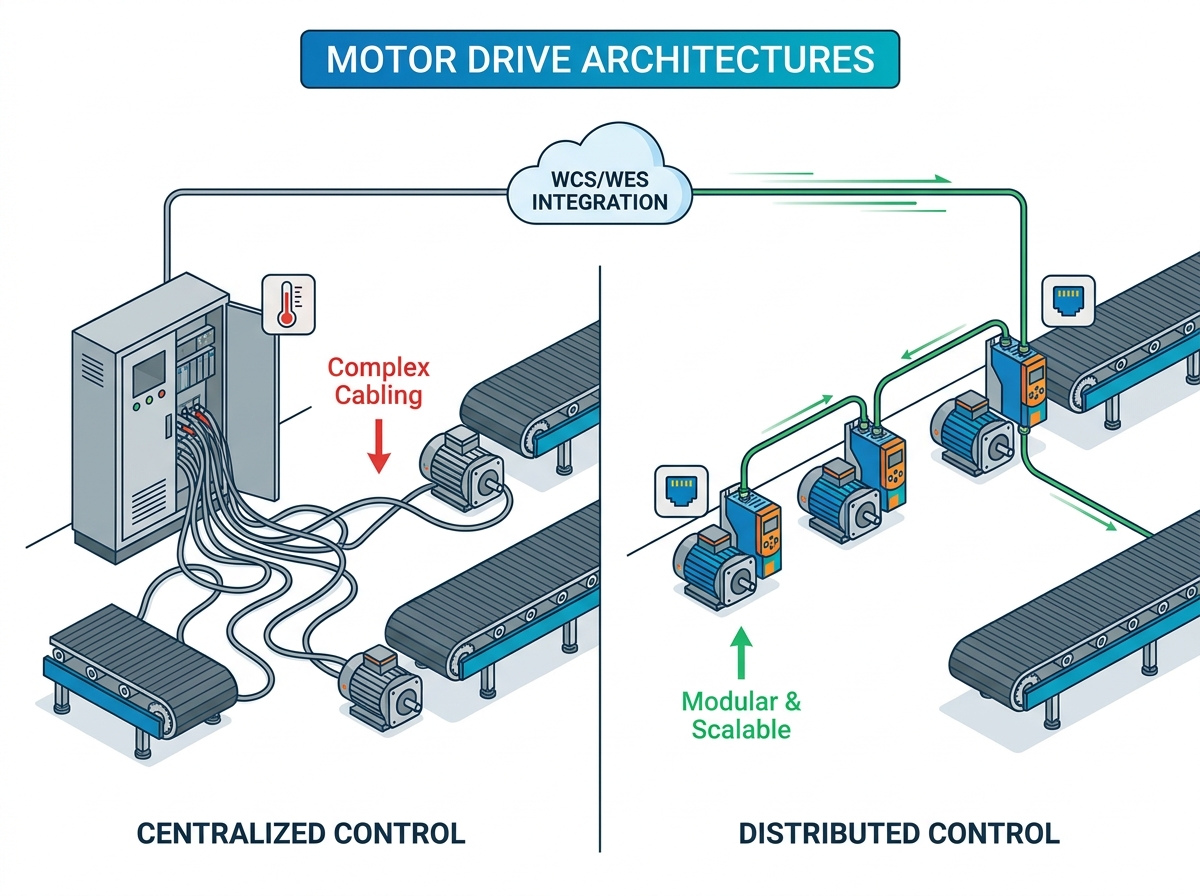

Evaluación de la arquitectura del variador: control centralizado versus control distribuido

Decidir dónde colocar su hardware define la escalabilidad del sistema. Se enfrenta a dos opciones principales al diseñar una línea de clasificación. Puede montar controles de forma centralizada en armarios eléctricos grandes. Alternativamente, puedes distribuirlos directamente sobre el equipo mecánico.

El control centralizado sigue siendo una topología familiar para muchos integradores heredados. Los ingenieros alojan múltiples unidades de control dentro de un solo gabinete con clima controlado. Este enfoque ofrece gestión térmica centralizada. Mantiene los dispositivos electrónicos sensibles lejos del polvo y las vibraciones. A menudo se observa un menor costo de componente individual. Sin embargo, requiere un cableado extenso. Cientos de metros de cable blindado recorren las instalaciones para conectar el gabinete a los motores. Esto crea puntos únicos de falla. Los armarios eléctricos de gran tamaño también consumen un valioso espacio.

El control distribuido cambia completamente esta dinámica. Los ingenieros instalan estas unidades directamente sobre o cerca del motor. Reduce drásticamente los requisitos de cableado. Obtiene una arquitectura plug-and-play altamente modular. Los diagnósticos localizados permiten una resolución de problemas mucho más rápida. Los equipos de mantenimiento pueden identificar fallas al instante recorriendo la línea. Sin embargo, el hardware queda expuesto a condiciones ambientales más duras. Requiere carcasas robustas IP65 o IP66 para resistir el polvo y la humedad.

Su matriz de decisión debe hacer coincidir la arquitectura con la tecnología de clasificación. Los clasificadores de cinta transversal de gran tamaño, que abarcan cientos de metros, exigen prácticamente un accionamiento distribuido. Los costos de cableado para un sistema centralizado serían astronómicos. Por el contrario, los centros compactos de enrutamiento de zonas o los pequeños clasificadores emergentes a menudo se benefician de los gabinetes centralizados. A continuación resumimos estas compensaciones para aclarar sus opciones de ingeniería.

Descripción general de la comparación de la arquitectura de la unidad

Tipo de arquitectura	Ventajas principales	Vulnerabilidades clave	Aplicación de clasificación ideal
Centralizado (montado en gabinete)	Entorno protegido, refrigeración centralizada, topología de cableado familiar.	Cables largos, mucha mano de obra de instalación y ocupan una gran superficie en el suelo.	Clasificadores emergentes compactos, zonas de fusión aisladas.
Distribuido (montado en motor)	Escalado modular, cableado mínimo, diagnóstico local rápido.	Expuesto al calor/polvo ambiental, requiere costosas carcasas IP66.	Clasificadores de cinta transversal expansivos, clasificadores de zapatos lineales largos.

Comunicación industrial: integración de accionamientos con automatización de plantas

El seguimiento de clasificación de alta velocidad requiere una comunicación completamente determinista. Las redes TCP/IP estándar simplemente fallan en este entorno. Las redes estándar experimentan colisiones de paquetes. La latencia aumenta de forma impredecible. Un retraso de apenas diez milisegundos hace que un clasificador de zapatos no alcance su ventana objetivo. Los paquetes caen en el contenedor equivocado, lo que obliga a realizar costosos trabajos manuales. Necesita una sincronización a nivel de milisegundos para mantener la precisión.

Debe evaluar el hardware para determinar la compatibilidad del protocolo nativo. Los estándares de la industria dictan el éxito de la red. Las modernas instalaciones automatizadas dependen de buses de campo específicos.

• EtherCAT: ofrece tiempos de ciclo inferiores a milisegundos, ideales para sincronización de alta velocidad.
• PROFINET: Ofrece una sólida integración con los principales ecosistemas PLC europeos.
• EtherNet/IP: domina la automatización en América del Norte, lo que garantiza una integración perfecta en la fábrica.
• IO-Link: Maneja datos a nivel de sensor, perfecto para diagnósticos y parametrizaciones localizados.

Las mejores unidades de control soportan estos protocolos de forma nativa. Eliminan la necesidad de dispositivos de puerta de enlace torpes que introducen latencia innecesaria.

Considere el enorme valor de la transparencia de los datos. Los sistemas de control modernos proporcionan telemetría rica en tiempo real. Puede extraer consumo de corriente continuo, lecturas de temperatura interna y firmas de vibración. Esta telemetría permite un verdadero mantenimiento predictivo. Ya no hay que esperar a que se produzca una avería catastrófica. Usted repara los componentes degradantes antes de que detengan la línea de clasificación.

La seguridad sigue siendo una consideración crítica. Los dispositivos industriales conectados a la red introducen graves riesgos cibernéticos. Asegúrese de que sus dispositivos perimetrales cumplan con los estándares básicos de ciberseguridad industrial. Los nodos no seguros brindan a los piratas informáticos un punto de entrada fácil a su sistema de ejecución de almacén más amplio. Los departamentos de TI y OT deben colaborar para bloquear el acceso al firmware.

Análisis de eficiencia energética y costo del ciclo de vida (LCC)

La eficiencia energética tiene un gran impacto en sus resultados. Las bases regulatorias cambian constantemente. El DOE hace cumplir estrictas normas de eficiencia en todo el sector industrial. Debe navegar por las clases de eficiencia NEMA Premium e IEC. Vemos un cambio global masivo hacia los estándares IE3, IE4 e incluso IE5. La actualización de un sistema de reluctancia síncrono IE2 a un IE4 reduce drásticamente el desperdicio de energía.

Examinemos cómo estos sistemas manejan cargas dinámicas. Las clasificadoras rara vez funcionan constantemente a plena capacidad. Experimentan picos y valles según el flujo de parcelas.

1. Optimización de carga parcial: el hardware de frecuencia variable reduce el consumo de energía durante las horas de menor actividad. Ajustan el consumo de energía en función del peso y volumen del paquete en tiempo real.
2. Fases de inactividad: los sistemas inteligentes entran en modos de suspensión de bajo consumo de energía durante los intervalos en el flujo de productos. Se despiertan instantáneamente cuando los sensores detectan paquetes entrantes.
3. Frenado regenerativo: las aplicaciones start-stop desperdician enormes cantidades de energía cinética. Los clasificadores verticales y las zonas de desaceleración rápida se benefician de la captura de esta energía. En lugar de quemarlo en forma de calor a través de una resistencia, el sistema lo devuelve al bus de CC para que lo utilicen otros motores.

Debe ejecutar un cálculo LCC transparente. Proyecte su retorno de la inversión durante un ciclo de vida operativo de 5 a 10 años. Considere el ahorro de energía exacto por kilovatio-hora. Incluya el beneficio financiero de un desgaste mecánico reducido gracias a curvas de aceleración más suaves. No se fíe únicamente de la placa de características teórica. Exija curvas de eficiencia operativa que coincidan con los perfiles de carga reales de su almacén.

Mitigación de riesgos y selección de un fabricante de accionamientos de motor

Elegir el socio de hardware adecuado mitiga el riesgo operativo a largo plazo. Debe evaluar minuciosamente el soporte de ingeniería. Existe una enorme diferencia entre un simple proveedor de componentes y un verdadero socio de integración. Busque una profunda experiencia interdisciplinaria. Su socio debe comprender igualmente bien las fuerzas mecánicas, las cargas eléctricas y los apretones de manos de software. Si solo se centran en la producción eléctrica, pasarán por alto problemas críticos de resonancia mecánica en los marcos de su transportador.

Evaluar rigurosamente su cadena de suministro. Exigir garantías concretas del ciclo de vida. Un fabricante de motores de buena reputación se compromete a brindar soporte heredado a largo plazo. Proporcionan actualizaciones de firmware periódicas y seguras. Garantizan la disponibilidad local de repuestos para evitar interrupciones prolongadas. Los retrasos en los envíos globales no deberían determinar el tiempo de actividad de sus instalaciones.

Nunca te saltes la prueba piloto. Los equipos de operaciones siempre deben exigir datos empíricos de desempeño. Solicite pruebas de concepto para sus perfiles de carga de clasificación específicos. Envíe al fabricante una sección de su hardware de clasificación real. Haga esto antes de aprobar una implementación a gran escala en todas las instalaciones. Los datos simulados a menudo ocultan problemas térmicos del mundo real.

Refine su lógica de preselección. Cree una solicitud de cotización sólida y altamente técnica. Exigir a los fabricantes que detallen por adelantado los riesgos de fallas en la integración. Solicite curvas de reducción térmica precisas basadas en temperaturas ambiente de 40 °C. Exija documentación de protocolo exacta y manuales de integración. Elimine a los proveedores que eluden estas solicitudes técnicas o responden con folletos de marketing genéricos.

Conclusión

Un rendimiento de clasificación óptimo requiere un equilibrio delicado y diseñado. Debe combinar arquitecturas de control distribuido, protocolos de comunicación deterministas y hardware de alta eficiencia. La falta de un solo elemento degrada el rendimiento general. Un motor rápido falla sin una sincronización exacta de la red. Una red inteligente falla si el motor se sobrecalienta.

Base su especificación final en costos verificables del ciclo de vida. Priorice el historial comprobado de integración de un fabricante en automatización logística. Las especificaciones de rendimiento máximo en una hoja de datos no significan absolutamente nada si el hardware falla durante el funcionamiento continuo y arduo del almacén. La confiabilidad en el mundo real supera a la potencia teórica.

Su próximo paso implica una alineación interna inmediata. Consulte hoy a ingenieros de sistemas internos. Mapee sus topologías de comunicación actuales y las realidades térmicas de sus instalaciones. Haga esto antes de iniciar conversaciones con proveedores o solicitar hojas de datos técnicos. Unos requisitos internos claros garantizan mejores resultados en las adquisiciones externas.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un variador de CA y un servovariador en un sistema de clasificación?

R: La principal diferencia radica en el costo frente a la precisión. Los variadores de velocidad sirven como opción estándar para secciones de transportadores continuos y en estado estable. Ofrecen un control de velocidad confiable a un precio más bajo. Los servoaccionamientos proporcionan un posicionamiento exacto y una respuesta dinámica rápida. Son estrictamente necesarios para una clasificación de alta precisión, una combinación compleja y un control preciso de espacios.

P: ¿Cómo reduce el tiempo de instalación un variador de motor distribuido?

R: Las unidades distribuidas se montan directamente en la maquinaria. Esto elimina la necesidad de tendidos de cables largos, costosos y blindados hasta una sala de control central. Elimina por completo el complejo cableado del gabinete de control. En su lugar, los instaladores utilizan cables de comunicación y alimentación simples conectados en cadena, lo que crea un entorno plug-and-play más rápido.

P: ¿Qué estándares de eficiencia deben cumplir los motores de automatización de almacenes?

R: Actualmente, IE3 sirve como base regulatoria global básica. Sin embargo, la industria de la logística está avanzando rápidamente hacia los estándares IE4 e IE5. La utilización de sistemas de reluctancia síncrona o de imanes permanentes en estos niveles de eficiencia más altos maximiza el ahorro de energía y reduce drásticamente los gastos operativos del ciclo de vida.

P: ¿Cómo evalúo la confiabilidad de un fabricante de variadores de motor?

R: Busque estrictamente datos transparentes de tiempo medio entre fallas (MTBF) calculados según las condiciones ambientales específicas de su almacén. Exija prueba de soporte de ingeniería localizado. Finalmente, revise su cumplimiento documentado con los principales estándares de redes industriales como EtherCAT y PROFINET para garantizar una integración perfecta.
