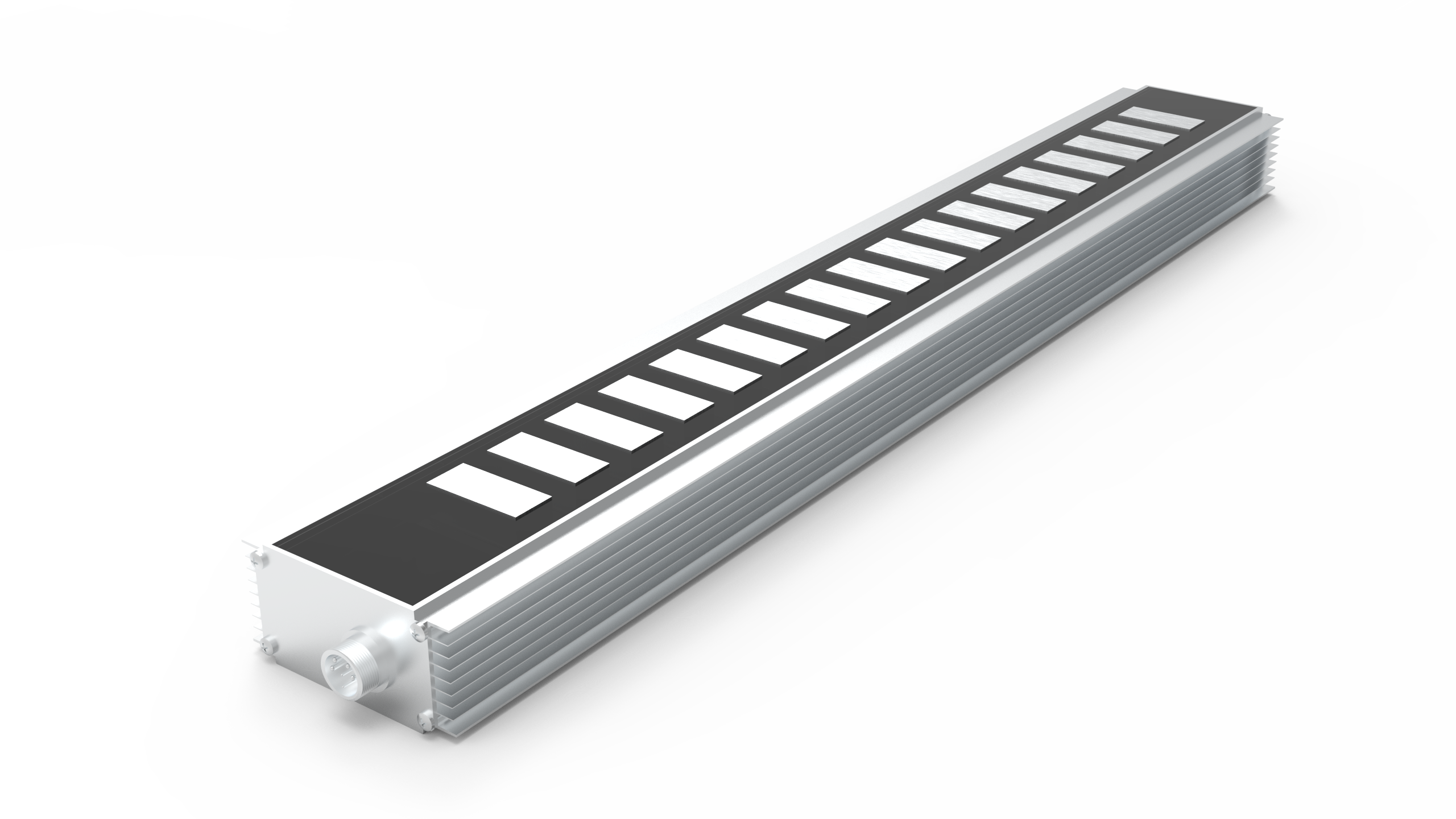

Cómo elegir un motor lineal de imán permanente para proyectos de automatización

Los ingenieros de automatización enfrentan hoy una transición crítica. Estamos pasando rápidamente de los actuadores giratorios tradicionales a los lineales, como los husillos de bolas, hacia una tecnología avanzada de accionamiento directo. Este cambio responde directamente a la incesante demanda de la industria de tiempos de ciclo cada vez más reducidos y tolerancias de fabricación significativamente más estrictas. Sin embargo, lograr que esta transición mecánica sea correcta es de suma importancia. La especificación excesiva de su sistema de transmisión directa aumenta innecesariamente los gastos de capital y desperdicia una valiosa huella de la máquina. Por el contrario, una especificación insuficiente de su hardware provoca fallas térmicas catastróficas y garantiza que no alcanzará sus objetivos de rendimiento. Esta guía proporciona un marco de evaluación empresarial y de ingeniería paso a paso. Le ayuda a seleccionar un motor lineal de imán permanente que se alinee perfectamente con sus requisitos de automatización específicos. Aprenderá cómo equilibrar perfiles de fuerza dinámicos, navegar por opciones de topología complejas y evaluar las capacidades de los proveedores de manera efectiva.

Conclusiones clave

• La topología dicta la aplicación: la elección entre motores lineales de imán permanente con núcleo de hierro y sin hierro dicta su punto de referencia para el par dentado, la fuerza continua y la gestión térmica.
• Fuerza versus realidad térmica: el dimensionamiento debe priorizar la fuerza continua cuadrática media (RMS) sobre la fuerza máxima para evitar la degradación del imán.
• La integración es el verdadero costo: el costo total de propiedad (TCO) depende no solo del hardware del motor, sino también de la coincidencia del codificador, las capacidades de ajuste de la unidad y la gestión de las vías del cable.
• Evaluación de proveedores: preseleccione socios basándose en software de dimensionamiento empírico, soporte localizado y disponibilidad de etapas lineales preintegradas frente a componentes de motor sin procesar.

Criterios de éxito de la automatización del marco

Antes de examinar especificaciones electromagnéticas detalladas, debe definir su problema empresarial subyacente. Los ingenieros a menudo saltan directamente a forzar cálculos sin establecer los objetivos centrales del proyecto. Primero debe identificar el impulsor principal detrás de su actualización de automatización. ¿Está diseñando una máquina envasadora de alta velocidad que requiere un rendimiento masivo? ¿Necesita una precisión de nivel nanométrico para una herramienta de inspección de obleas semiconductoras? Quizás su instalación simplemente quiera reducir drásticamente el tiempo de inactividad por mantenimiento. Establezca estos parámetros generales con anticipación para guiar sus decisiones técnicas.

Los sistemas mecánicos heredados a menudo no cumplen con las demandas de producción modernas. Las configuraciones tradicionales se basan en motores rotativos acoplados a correas o husillos de bolas. Estos mecanismos introducen inherentemente un juego mecánico. Sufren de elasticidad y cuerda mecánica durante perfiles de aceleración rápida. Los cojinetes, acoplamientos y correas se desgastan continuamente durante millones de ciclos. Al adoptar motores lineales , se eliminan por completo estos intermediarios mecánicos problemáticos. La tecnología de accionamiento directo acopla la carga útil directamente al campo magnético en movimiento. Se logra cero juego mecánico y se eliminan los componentes de desgaste físico de la transmisión primaria.

Debe establecer restricciones estrictas a nivel del sistema antes de diseñar un modelo CAD. Planifique meticulosamente sus limitaciones de altura Z disponibles. Los componentes de accionamiento directo a menudo requieren volúmenes espaciales diferentes a los de los delgados husillos de bolas. Las restricciones de masa en movimiento también dictan sus límites de diseño. Las cargas útiles pesadas reducen la frecuencia natural del sistema y complican enormemente el ajuste de la unidad. Además, evalúe sus peligros ambientales. Las aplicaciones de salas blancas exigen límites estrictos de generación de partículas. Los entornos de mecanizado intensivo exponen los componentes al refrigerante y al polvo conductor, lo que requiere estrategias de sellado sólidas.

Criterios de rendimiento y tamaño del núcleo

El dimensionamiento preciso dicta la confiabilidad de la máquina a largo plazo. Debe comprender la gran diferencia entre fuerza continua (Fc) y fuerza máxima (Fp). El paso de dimensionamiento más crítico implica calcular su perfil de movimiento exacto. Es necesario trazar la fase de aceleración, la fase de velocidad constante, la fase de desaceleración y el tiempo de permanencia. Este mapa matemático le permite determinar la fuerza continua cuadrática media (RMS). El cálculo RMS garantiza que el motor pueda mantener un funcionamiento continuo y repetitivo sin exceder sus umbrales térmicos máximos.

Muchos ingenieros jóvenes cometen un error crítico durante la especificación. Se basan únicamente en las métricas de Peak Force para dimensionar su aplicación. La fuerza máxima representa la corriente eléctrica máxima que las bobinas pueden manejar antes de que se produzca una rápida destrucción térmica. El motor sólo puede mantener esta inmensa potencia durante unas fracciones de segundo. Confiar en clasificaciones máximas para perfiles de movimiento continuo garantiza fallas térmicas rápidas y fallas catastróficas de hardware.

El posicionamiento a alta velocidad requiere especial atención a la velocidad, la aceleración y el ciclo de trabajo. Para optimizar la respuesta dinámica, debe minimizar activamente la masa de la parte primaria, conocida como fuerza. Una masa en movimiento más ligera reduce drásticamente la fuerza de aceleración requerida. Esta reducción reduce la generación general de calor y mejora los tiempos de asentamiento al final de un movimiento rápido.

Las capacidades de precisión dependen completamente del circuito de retroalimentación seleccionado. El sistema de accionamiento directo no puede posicionarse a ciegas. Depende absolutamente del codificador lineal. Los requisitos de resolución dictan estrictamente su selección de codificador. Los codificadores ópticos ofrecen una resolución de nivel nanométrico, lo que los hace ideales para sistemas de metrología. Sin embargo, siguen siendo muy sensibles al polvo ambiental y a las vibraciones de las máquinas. Los codificadores magnéticos ofrecen una inmensa durabilidad para entornos hostiles, aunque normalmente proporcionan una resolución de nivel micrométrico.

Ironcore versus Ironless: selección de la topología adecuada

La selección de la topología electromagnética adecuada determina el rendimiento básico de su máquina. Esta elección dicta fundamentalmente la severidad del par dentado, la capacidad de fuerza continua y las estrategias de gestión térmica. Básicamente, eliges entre dos estilos arquitectónicos dominantes.

Motores lineales con núcleo de hierro

Estos motores utilizan bobinas de cobre enrolladas directamente alrededor de núcleos de acero laminado al silicio. Todo el conjunto primario interactúa con una única pista plana de imán permanente.

• Mecanismo: bobinas enrolladas alrededor de laminaciones de acero al silicio que interactúan con una única pista magnética.
• Ventajas: Ofrecen una densidad de fuerza increíblemente alta en un espacio compacto. El núcleo de hierro actúa como un disipador de calor natural, proporcionando una excelente disipación térmica. Obtienes una menor inversión financiera por Newton de fuerza generada.
• Contras/Riesgos: Sufren un par de torsión inherente. A medida que el núcleo de hierro pasa sobre polos magnéticos alternos, crea una onda de fuerza. Entre la bobina y la pista del imán existen elevadas fuerzas de atracción. Esta atracción magnética extrema requiere estrictamente guías de rodamientos de alta resistencia para evitar la unión mecánica.
• Mejor opción: máquinas herramienta, embalajes de cargas pesadas y automatización industrial en general.

Motores lineales sin hierro (canal en U)

Estos diseños presentan bobinas encapsuladas en epoxi que se mueven suspendidas entre dos pistas de imanes permanentes enfrentadas dispuestas en forma de U. El motor primario no contiene absolutamente nada de hierro.

• Mecanismo: Bobinas encapsuladas en epoxi que se mueven entre dos pistas de imanes permanentes enfrentadas.
• Ventajas: Ofrecen un par de engranaje cero, lo que permite un movimiento ultrasuave. No experimenta fuerzas de atracción entre la bobina y las pistas. La masa en movimiento sigue siendo excepcionalmente ligera.
• Desventajas/Riesgos: Producen una menor densidad de fuerza general en comparación con los modelos con núcleo de hierro. La gestión térmica es mucho más difícil porque el calor queda atrapado dentro de la resina epoxi. Se enfrenta a una mayor inversión inicial en componentes debido al requisito de pista de doble imán.
• Mejor opción: Fabricación de semiconductores, metrología de precisión e inspección de pantallas planas.

Comparación de rendimiento

Característica	Topología Ironcore	Topología Ironless
Densidad de fuerza	muy alto	Moderado
Torque dentado	Presente (Requiere compensación)	Cero (intrínsecamente suave)
fuerza atractiva	Muy Alto (Requiere rodamientos robustos)	Cero
Disipación térmica	Excelente (el hierro actúa como disipador de calor)	Deficiente (calor atrapado en epoxi)
masa en movimiento	Pesado	Luz

Realidades de la implementación: gestión térmica y ajuste de la unidad

La implementación de hardware de accionamiento directo presenta desafíos físicos únicos en la fábrica. La degradación térmica destaca como el riesgo operativo más grave. Los sistemas de accionamiento directo de alto rendimiento dependen en gran medida de los imanes de neodimio. Estos imanes de tierras raras siguen siendo muy vulnerables a las temperaturas elevadas. Empujar los imanes más allá de su límite de funcionamiento seguro provoca una desmagnetización irreversible. Debe ejecutar estrategias de enfriamiento precisas al principio de la fase de diseño. La convección natural es suficiente para operaciones de bajo rendimiento. La refrigeración por aire forzado amplía aún más los límites de la fuerza continua. Los circuitos de refrigeración líquida maximizan la producción sostenida, pero aumentan drásticamente el tamaño del sistema y la complejidad de las tuberías.

El ajuste del servo presenta otra dura realidad durante la puesta en marcha de la máquina. Los sistemas rotativos estándar utilizan cajas de engranajes para enmascarar los desajustes de inercia de carga. Los sistemas de transmisión directa carecen de esta reducción mecánica. El motor siente directamente cada gramo de inercia de carga. Los servovariadores deben gestionar estos agresivos desajustes al instante. El ajuste requiere inyectar filtros de muesca y gestionar diagramas de Bode complejos. Debe verificar que su servovariador tenga el ancho de banda de procesamiento para manejar estas cargas sin procesar y sin mitigar.

No ignores la gestión de cables. Los carriles para cables de alta flexibilidad representan con frecuencia el primer punto de falla catastrófica en aplicaciones de alta velocidad. Los ingenieros suelen subestimar el estrés físico aplicado a los cables que se mueven a cinco metros por segundo. Debe cumplir estrictamente con las especificaciones de radio de curvatura mínimo proporcionadas por los fabricantes de cables. Además, la masa de los cables en movimiento debe tenerse en cuenta en los cálculos de aceleración dinámica.

La seguridad y el cumplimiento exigen una atención estricta. Ante una pérdida repentina de energía, el motor pierde toda la fuerza de retención electromagnética. Las aplicaciones verticales requieren prevención inmediata de caídas. Debe instalar cilindros neumáticos de contrapeso o resortes magnéticos activos. Integre siempre frenos mecánicos a prueba de fallos para asegurar la carga útil. Verifique que todos los componentes tengan las certificaciones CE, UL y RoHS necesarias para garantizar el cumplimiento global.

Evaluación de componentes e integración de sistemas

La compra de tecnología de accionamiento directo requiere evaluar obstáculos de integración ocultos. Se enfrenta a una elección fundamental entre adquirir componentes en bruto o comprar un escenario totalmente integrado. Diseñar un escenario personalizado implica adquirir extrusiones de aluminio, rieles lineales, codificadores ópticos y bobinas de motor por separado. Esta ruta exige cientos de horas de ingeniería mecánica. La compra de una etapa lineal preensamblada transfiere la carga de alineación e integración al fabricante. Reduce drásticamente los gastos generales de ingeniería y el tiempo de comercialización.

Evalúe rigurosamente el software de ingeniería del proveedor. Un fabricante de renombre proporciona software de dimensionamiento empírico y patentado. Este software debe simular el comportamiento térmico dinámicamente según su perfil de movimiento importado. Debe modelar con precisión las constantes de tiempo térmicas. Depender de hojas de datos estáticas en PDF para el dimensionamiento térmico dinámico a menudo conduce a fallas del sistema.

Utilice una lógica de preselección estructurada para evaluar socios potenciales:

1. Transparencia de constantes: ¿El proveedor publica constantes claras del motor? Necesita cifras exactas de fuerza por amperio y resistencia térmica absoluta.
2. Compatibilidad de unidades: ¿Ofrecen servovariadores compatibles? Busque variadores que ofrezcan algoritmos avanzados de compensación de engranajes y bucles de control de alta frecuencia.
3. Logística y soporte: ¿Puede verificar los plazos de entrega de su cadena de suministro? Asegúrese de que ofrezcan soporte de ingeniería de aplicaciones localizado para la puesta en servicio y la resolución de problemas en el sitio.

Como próximo paso práctico, recopile sus parámetros de movimiento definitivos. Documente su masa máxima de carga útil, longitud de carrera precisa y tiempos de movimiento agresivos. Lleve este conjunto de datos estricto a sus proveedores preseleccionados para iniciar una discusión formal de prueba de concepto.

Conclusión

Elegir el actuador de accionamiento directo correcto sigue siendo un ejercicio de estricto equilibrio de ingeniería. Debe sopesar cuidadosamente la densidad de fuerza bruta con la precisión nanométrica y las limitaciones térmicas inevitables. La adopción exitosa requiere tratar el motor, el servoaccionamiento, el codificador y las guías mecánicas como un ecosistema único e interdependiente. Aislar estos componentes durante la fase de diseño provoca inestabilidad y fallas en el sistema.

Tome medidas hoy para asegurar los parámetros de su proyecto. Descargue una lista de verificación de tamaño completa para organizar sus requisitos de carga. Utilice la herramienta de selección de motores en línea patentada por un proveedor para modelar con precisión su perfil de movimiento exacto. Comuníquese de inmediato con un ingeniero de aplicaciones especializado con los datos de su tiempo de ciclo para comenzar a conceptualizar su solución óptima de transmisión directa.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un motor lineal de CA y un motor lineal de imán permanente?

R: La mayoría de los motores lineales de accionamiento directo modernos utilizados en la automatización de alta precisión son en realidad motores síncronos de imanes permanentes de CA. La terminología a menudo se superpone. "Motor lineal" describe la estructura física plana y desenrollada. "Imán permanente" especifica el tipo de pista secundaria. Funcionan con corriente alterna (CA) proporcionada por un servoaccionamiento para conmutar electrónicamente las bobinas primarias.

P: ¿Cómo mitigo el par dentado en un motor lineal con núcleo de hierro?

R: Puede abordar el par dentado mediante hardware y software. Las soluciones de hardware implican sesgar los imanes en la pista secundaria para suavizar la transición magnética. Las soluciones de software utilizan algoritmos avanzados de servoaccionamiento. Estos motores modernos mapean la onda de fuerza específica e inyectan contracorrientes predictivas para cancelar dinámicamente el efecto de engranaje.

P: ¿Se pueden utilizar motores lineales de imanes permanentes en aplicaciones verticales (eje Z)?

R: Sí, pero requieren consideraciones de seguridad críticas. Debido a que estos motores carecen de fricción mecánica, perder potencia significa que la carga útil caerá inmediatamente. Debe integrar sistemas de contrapeso neumáticos o magnéticos para compensar la gravedad. Además, instale frenos mecánicos a prueba de fallas para asegurar la carga útil durante pérdidas de energía inesperadas o paradas de emergencia.

P: ¿Qué sucede si un motor lineal se sobrecalienta?

R: El sobrecalentamiento provoca una desmagnetización irreversible de los imanes permanentes. Una vez desmagnetizado, el motor pierde su capacidad de generar la fuerza especificada, arruinando permanentemente el hardware. Para evitar esto, integre siempre termistores o sensores PTC directamente en el conjunto de la bobina. Estos sensores brindan protección crítica a nivel de unidad al cortar la energía antes de que se superen los límites térmicos.
