Cómo elegir un rodillo motorizado de CC para clasificación y automatización de transportadores

Las instalaciones logísticas modernas se están alejando rápidamente de los motores de CA centralizados y masivos. Ahora prefieren arquitecturas de automatización descentralizadas y controladas por zonas. Este cambio fundamental aborda necesidades de clasificación complejas y al mismo tiempo conserva activamente la energía. El componente crítico que hace posible esta realidad es el rodillo motorizado de CC . Permite una acumulación de presión cero (ZPA) perfecta y crea zonas de clasificación altamente escalables en amplias plantas de almacén.

Elegir el hardware adecuado no se trata simplemente de elegir una marca popular. Debe hacer coincidir cuidadosamente el torque, la velocidad, la lógica de control y las clasificaciones ambientales con sus realidades específicas de carga útil y rendimiento. Los altos costos iniciales de los componentes exigen un proceso de evaluación riguroso. Calcular mal el par de arranque o ignorar los requisitos de protocolo de enlace del PLC descarrilará rápidamente el diseño de su transportador.

En esta guía, aprenderá cómo evaluar configuraciones de voltaje y engranajes para diferentes cargas útiles. Exploraremos la integración de la red, abordaremos los riesgos de implementación comunes, como la caída de voltaje, y proporcionaremos un marco claro para seleccionar proveedores.

Conclusiones clave

• La carga útil dicta el voltaje: los rodillos de 24 V se encargan de la logística estándar, mientras que las variantes de 48 V se requieren cada vez más para la clasificación de alta velocidad o de servicio pesado.
• La integración del control es un cuello de botella: las especificaciones de hardware significan poco si la tarjeta de control del rodillo no se integra perfectamente con las redes PLC existentes (PROFINET, EtherCAT, Ethernet/IP).
• Los costos ocultos se encuentran en la implementación: no tener en cuenta la distribución del suministro de energía, las caídas de voltaje y los límites térmicos descarrilará un diseño de transportador que de otro modo sería sólido.
• Las realidades ambientales importan: especificar la clasificación IP correcta (polvo, lavado) evita fallas mecánicas prematuras.

Definición de éxito: cuándo especificar un rodillo motorizado de CC

Los sistemas tradicionales de aire acondicionado de funcionamiento continuo representan ingeniería de fuerza bruta. Un único motor grande impulsa una enorme correa o cadena, moviendo cada rodillo simultáneamente independientemente del volumen real del paquete. Esto desperdicia inmensas cantidades de energía. También genera una importante contaminación acústica, lo que crea entornos de trabajo hostiles para los empleados del centro logístico.

Por el contrario, un sistema de rodillos motorizado descentralizado funciona según demanda. Los sensores integrados detectan un paquete que ingresa a una zona específica. El rodillo local se activa el tiempo suficiente para hacer avanzar la carga útil y luego se apaga. Esta lógica zona por zona garantiza que los paquetes nunca choquen, logrando una perfecta acumulación de presión cero.

Para declarar una implementación exitosa, debe buscar criterios específicos:

• Reducción del consumo de energía: los motores solo funcionan cuando una zona localizada está activa, lo que reduce drásticamente el consumo eléctrico durante las horas de inactividad del almacén.
• Reducción de ruido: la eliminación de cadenas de transmisión largas y motores centralizados mantiene el ruido ambiental muy por debajo de los estrictos umbrales industriales.
• Precisión de clasificación y seguimiento granular: las zonas individuales actúan como puntos de datos discretos, lo que permite a los sistemas de ejecución de almacenes (WES) rastrear ubicaciones precisas de los paquetes.

Debe mantener un control escéptico durante la fase de diseño. Los rodillos de CC conllevan un costo inicial de componentes más alto que los sistemas de CA simples. Debe justificar esta inversión inicial mediante ahorros de energía comprobados, tiempos de inactividad por mantenimiento muy reducidos y escalabilidad modular. Cuando falla un solo rodillo, lo reemplaza en minutos. Una falla en la cadena de CA detiene toda la línea.

Categorías y configuraciones de soluciones principales

Comprender las categorías de hardware evita un exceso de ingeniería grave. Debe alinear la física interna del rodillo con las demandas físicas de sus instalaciones. La primera decisión importante implica seleccionar el voltaje operativo.

Selección de voltaje: 24 V frente a 48 V CC

El voltaje dicta el flujo de corriente. La corriente dicta la generación de calor y el tamaño del cable.

24 VCC: sigue siendo el estándar de la industria para paquetes livianos y medianos. El cumplimiento del comercio electrónico, la clasificación de prendas y el manejo estándar de bolsas de plástico dependen en gran medida de la arquitectura de 24 V. Las fuentes de alimentación son omnipresentes y las tarjetas de control están altamente estandarizadas.

48 V CC: este es el estándar emergente para requisitos de alto torque. Manipular palés pesados ​​o ejecutar fusiones a alta velocidad exige más potencia mecánica. Entregar esta energía a 24 V requiere una corriente masiva, que genera un calor excesivo. Un sistema de 48 V consume la mitad de la corriente para obtener la misma potencia de salida. Esto reduce el grosor del cable en tramos largos del transportador y evita caídas de voltaje peligrosas.

Tipos de engranajes

El engranaje interno transforma la velocidad bruta del motor en fuerza mecánica utilizable. Su elección depende de la aplicación.

Rodillos con engranajes planetarios: cuentan con intrincadas cajas de cambios internas. Producen un alto par a velocidades estándar del transportador. Los utilizará para zonas de gran acumulación donde las frecuentes acciones de parada y arranque requieren una fuerza de separación masiva para mover cajas estacionarias.

Rodillos sin engranajes (de transmisión directa): carecen de engranajes reductores internos. El motor acciona el tubo directamente. Ofrecen una velocidad extremadamente alta pero un par muy bajo. Debe reservar los diseños sin engranajes para líneas de clasificación rápida que manejen artículos de poca masa, como sobres acolchados o contenedores vacíos.

Tipos de motores

La automatización moderna de transportadores se centra exclusivamente en motores DC sin escobillas (BLDC). Los modelos cepillados heredados sufren fricción mecánica. Las escobillas se desgastan, crean polvo de carbón y eventualmente fallan. Los motores BLDC utilizan conmutación electrónica. Los imanes giran alrededor de un estator estacionario. Esto elimina el contacto físico, extendiendo drásticamente la vida útil y minimizando el mantenimiento.

Cuadro comparativo de configuración

Especificación	Arquitectura de 24 VCC	Arquitectura de 48 VCC
Carga útil óptima	Ligero a medio (hasta 35 kg/zona)	Pesado (Palets, grandes cargas > 35kg)
Requisito de calibre del cable	Más grueso (debido al mayor consumo de corriente)	Más delgado (la mitad de la corriente para la misma potencia)
Distancia de conexión en cadena	Más corto (susceptible a caída de voltaje)	Más tiempo (mejor estabilidad del voltaje a distancia)
Aplicación primaria	Comercio electrónico, bolsas de plástico, contenedores estándar	Distribución de bebidas, fabricación pesada.

Dimensiones clave de la evaluación: especificaciones de resultados

Traducir las hojas de datos de los proveedores a resultados del mundo real requiere un escrutinio técnico. Debes cerrar la brecha entre las pruebas de laboratorio idealizadas y las brutales realidades del almacén.

Requisitos de par y fuerza tangencial

Nunca confíe en las afirmaciones de "condiciones ideales" del proveedor al calcular el torque. Un rodillo puede presumir de un alto par de funcionamiento, pero lo que realmente importa es el par de arranque. Cuando una caja pesada se encuentra en una zona ZPA, el sistema debe superar la fricción estática para moverla.

Debe calcular el par de arranque requerido en función de la fricción máxima de su carga útil. El cartón sobre acero galvanizado tiene un coeficiente de fricción diferente al de una bolsa de plástico sobre un tubo con funda de poliuretano. Calcule la fuerza tangencial requerida en la superficie del rodillo. Asegúrese de que el par de arranque nominal supere esta fuerza en al menos un 20 % de margen de seguridad. Si el rodillo se detiene, el paquete se atasca.

Rangos de velocidad y capacidad de ajuste

La evaluación de las curvas de velocidad es vital para una clasificación consistente. La mayoría de los rodillos BLDC ofrecen velocidades ajustables mediante interruptores DIP o entradas digitales. Sin embargo, los cambios de carga afectan el rendimiento. Un rodillo que mueve una caja de 5 kg a 1 metro por segundo podría reducir significativamente su velocidad cuando de repente se le pide que conduzca una caja de 30 kg.

Examine las capacidades del bucle PID (Proporcional-Integral-Derivativo) de la tarjeta de control. Los controladores de alta calidad monitorean activamente los sensores de efecto Hall del motor. Ajustan dinámicamente la corriente para mantener una velocidad de clasificación constante independientemente de las fluctuaciones de la carga útil. Esto evita errores de sincronización aguas abajo en los desviadores y clasificadores de zapatos.

Métodos de transmisión de unidades

Una unidad motorizada rara vez funciona sola. Por lo general, impulsa varios rodillos locos adyacentes. El método de transmisión determina la eficacia con la que se transfiere energía.

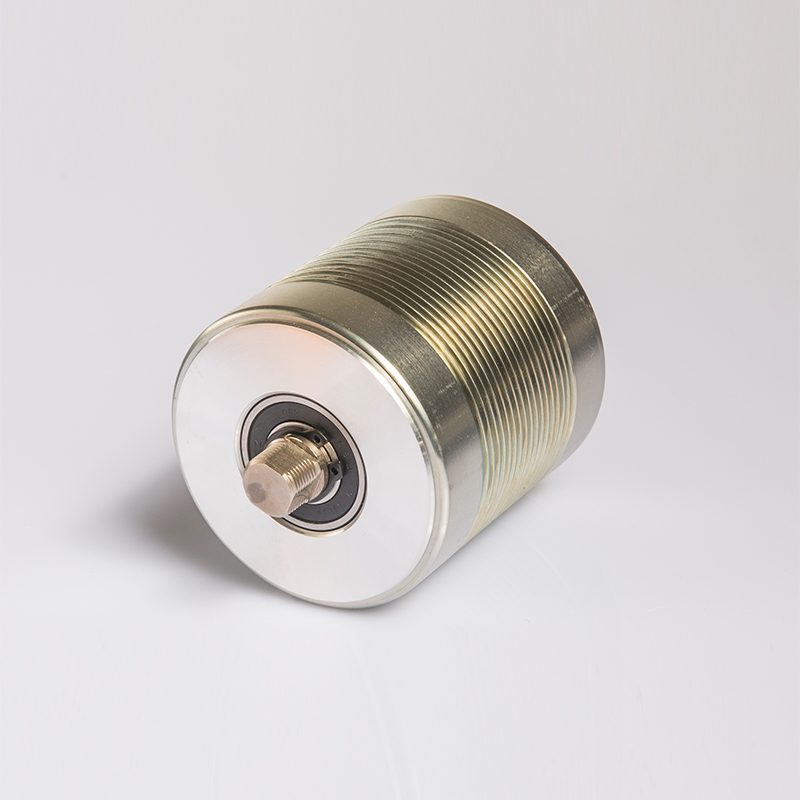

1. Cinturones Poly-V: Estos cinturones acanalados ofrecen un agarre excepcional. Transfieren un alto torque de manera eficiente. Debe especificar correas Poly-V para cargas pesadas y aplicaciones de alta velocidad.
2. Juntas tóricas: Las juntas tóricas de poliuretano son económicas y fáciles de reemplazar. Sin embargo, resbalan bajo cargas pesadas. Utilízalos exclusivamente para paquetería ligera de comercio electrónico.
3. Correas de distribución: estas correas dentadas garantizan un deslizamiento cero. Garantizan una perfecta sincronización entre rodillos. Utilícelos en estaciones de indexación de precisión o transportadores de alimentación robóticos de recogida y colocación.

Matriz de transmisión

Tipo de transmisión	Transferencia de par	Mantenimiento Complejidad	Mejor caso de uso
Correa Poli-V	Alto	Moderado	Cargas pesadas, acumulación estándar.
Junta tórica	Bajo	Bajo	Paquetes livianos, configuraciones económicas
Correa de distribución	Muy alto (deslizamiento cero)	Alto	Indexación de precisión, células robóticas.

Estándares ambientales y de cumplimiento

Especificar una clasificación de protección de ingreso (IP) incorrecta garantiza fallas mecánicas prematuras. Las instalaciones logísticas estándar suelen requerir clasificación IP54. Esto protege contra el polvo general del almacén y salpicaduras menores.

Las aplicaciones farmacéuticas o de procesamiento de alimentos exigen clasificaciones IP66 o IP67. Estas unidades resisten lavados químicos a alta presión. Además, verifique los límites de temperatura de funcionamiento. Los entornos de almacenamiento en frío requieren lubricantes especializados. La grasa estándar se congela a -20°C, lo que detiene completamente los engranajes planetarios internos.

Realidades de implementación y riesgos de integración

Las especificaciones mecánicas sólo resuelven la mitad del rompecabezas. Los fallos de implementación suelen deberse a descuidos eléctricos y de red. Debe tratar estas unidades como dispositivos de TI conectados, no simplemente como actuadores mecánicos.

Tarjeta de control e integración de red

Cada tubo motorizado requiere un módulo de control. Algunos fabricantes integran esta tarjeta directamente dentro del tubo del rodillo. Esto ahorra espacio pero expone los componentes electrónicos sensibles al calor interno del motor. También dificulta el reemplazo.

Los módulos de control externos se montan en el marco lateral del transportador. Ofrecen una mejor disipación térmica y visibilidad LED de diagnóstico inmediata. Sin embargo, el verdadero riesgo reside en el apretón de manos del PLC. Asegúrese de que las tarjetas de control elegidas ofrezcan compatibilidad nativa con los protocolos industriales de sus instalaciones. Ya sea que utilice EtherCAT, Ethernet/IP o PROFINET, el hardware debe integrarse sin requerir un middleware excesivo que induzca latencia.

Distribución de energía y caída de voltaje

Las fuentes de alimentación de tamaño insuficiente representan el fallo de implementación más común. Los ingenieros suelen calcular el consumo de energía promedio en lugar del consumo inicial máximo. Cuando una línea transportadora de 20 zonas se reinicia simultáneamente después de un atasco, el enorme pico de corriente provoca cortes de seguridad del suministro de energía.

La caída de tensión complica aún más esto. Conectar en cadena demasiadas tarjetas de control a largas distancias hace que el voltaje se degrade. Es posible que un suministro de 24 V solo entregue 19 V al final de la línea. Esto provoca zonas de bloqueo y un comportamiento errático del sensor. Debe calcular los límites de calibre del cable e inyectar energía auxiliar estratégicamente a lo largo de longitudes extendidas del transportador.

Gestión Térmica

La clasificación continua genera un calor inmenso. La lógica ZPA dicta que los motores funcionan de forma intermitente. Si las demandas de rendimiento obligan a una zona a funcionar continuamente, se excede el ciclo de trabajo diseñado para el motor.

El calor excesivo degrada los componentes electrónicos internos y derrite los lubricantes de los engranajes planetarios. La protección térmica excesiva es una póliza de seguro necesaria. Asegúrese de que sus tarjetas de control tengan límites de aceleración automática o apagado térmico. Es mejor detener temporalmente una zona que quemar permanentemente las bobinas del motor.

Lógica de selección de proveedores y próximos pasos

Navegar por los catálogos de proveedores requiere un enfoque disciplinado. No empieces comparando precios. Comience por filtrar el hardware que no puede sobrevivir a su entorno operativo. Siga esta lógica sistemática de preselección.

Paso 1: definir la carga útil extrema. Encuentre el artículo más pesado y con la forma más extraña de su combinación de productos. Calcule su coeficiente de fricción contra un tubo de acero. Filtre los rodillos que no puedan soportar cómodamente este par de arranque máximo. No base su decisión en su casilla 'promedio'.

Paso 2: Mapear la arquitectura de la red. Consulte a sus ingenieros de controles. Si sus instalaciones funcionan únicamente con PLC de Allen-Bradley, necesitará compatibilidad nativa con Ethernet/IP. Elimine a los proveedores que carecen de instrucciones complementarias (AOI) descargables o soporte nativo para sus protocolos WCS/PLC específicos. El middleware crea retrasos de clasificación inaceptables.

Paso 3: evaluar el MTBF y la garantía. Los folletos de marketing suelen exagerar la esperanza de vida. Busque datos transparentes y verificables del tiempo medio entre fallas (MTBF). Exija informes de pruebas de ingeniería que muestren cómo lograron esos números. Pregunte bajo qué ciclos de trabajo específicos la garantía sigue siendo válida.

Paso 4: Solicite una prueba de concepto (PoC). Nunca se comprometa con una implementación en toda la instalación basándose en especificaciones en papel. Solicite una configuración de zona mínima viable. Construya un carril de prueba de acumulación de 3 a 5 zonas en su taller de mantenimiento. Ejecute sus cargas útiles más pesadas a través de él. Supervise la temperatura del motor, pruebe la lógica del fotocélula y verifique el protocolo de enlace del PLC.

Conclusión

La elección del equipo correcto sigue un marco de decisión estricto: calcular el par de carga útil, definir curvas de velocidad, verificar la compatibilidad de la red de control y diseñar una infraestructura eléctrica sólida. Saltarse cualquiera de estos pasos compromete toda la operación logística.

La moderna instalación de clasificación se basa en un movimiento granular e inteligente. El equipo adecuado actúa como un actuador mecánico y un dispositivo de recopilación de datos, enviando métricas operativas críticas a su software de almacén. Es una inversión en resiliencia operativa a largo plazo.

Antes de solicitar una cotización de un solo proveedor, recorra el piso de sus instalaciones. Audite los niveles actuales de fricción de su transportador. Documente los protocolos precisos que requiere su red PLC. Al definir primero sus límites operativos extremos, garantiza una actualización de automatización fluida y de alto rendimiento.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un rodillo motorizado de 24 V y 48 V CC?

R: Las principales diferencias tienen que ver con la capacidad de carga útil, la eficiencia del cableado y las distancias del suministro de energía. Un sistema de 48 V consume la mitad de corriente que un sistema de 24 V para producir la misma potencia mecánica. Esto reduce la generación de calor y le permite utilizar cables más delgados. También evita caídas severas de voltaje en recorridos largos del transportador, lo que hace que 48 V sea ideal para manipulación de paletas pesadas y aplicaciones de alta velocidad.

P: ¿Puede un solo rodillo motorizado impulsar varios rodillos locos?

R: Sí. Una sola unidad normalmente impulsa hasta 6 a 10 rodillos locos adyacentes para formar una única zona de clasificación. El número exacto depende del peso total de la zona y del método de transmisión de la unidad. Las correas Poly-V transfieren el torque mucho mejor que las juntas tóricas estándar, lo que permite que un solo motor impulse con confianza zonas de acumulación más pesadas sin que la correa se deslice.

P: ¿Cómo se controla un rodillo motorizado de CC en un transportador ZPA?

R: Los controlas a través de tarjetas de control de motor integradas o externas conectadas directamente a sensores ópticos localizados. Estas tarjetas cuentan con lógica incorporada para gestionar la acumulación de zonas automáticamente. Se comunican con zonas aguas arriba y aguas abajo para evitar colisiones de cajas. Este control localizado maneja el espaciado en tiempo real sin requerir un PLC central para tomar cada decisión individual de parada y arranque.

P: ¿Cuál es la vida útil típica de un rodillo motorizado sin escobillas?

R: Cuando se especifica correctamente, una unidad sin escobillas de alta calidad proporciona una vida útil realista de 15 000 a más de 25 000 horas de funcionamiento. Debido a que operan en un ciclo de trabajo bajo demanda, esto a menudo se traduce en muchos años de operación del almacén. Sin embargo, aplicar un torque excesivo continuo al motor más allá de su capacidad nominal o ignorar los límites térmicos fácilmente reducirá esta vida útil a la mitad.
