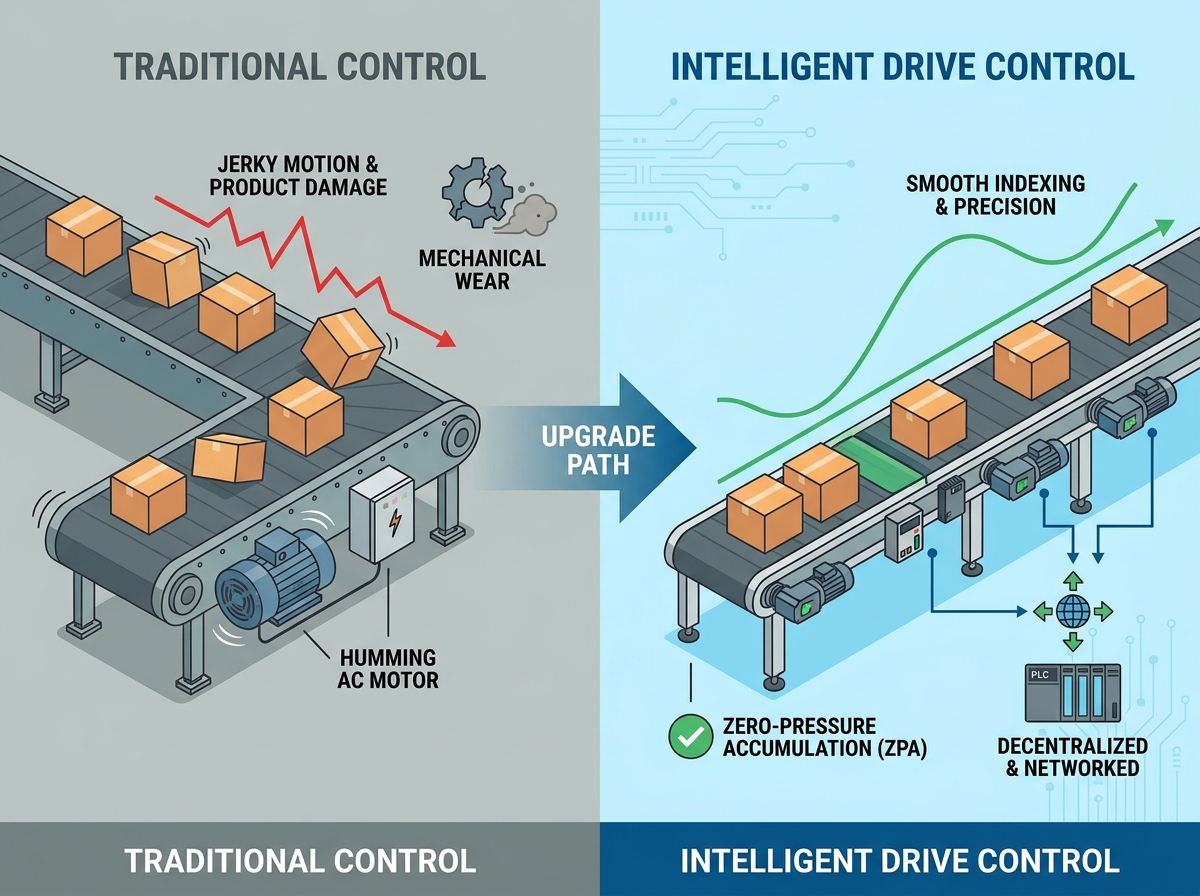

La transición de contactores cruzados de velocidad fija a sistemas de automatización inteligentes ya no es opcional para las instalaciones modernas de alto rendimiento. Las tecnologías heredadas simplemente no pueden seguir el ritmo. El posicionamiento inexacto, la aceleración brusca y el desgaste mecánico en las aplicaciones de arranque/parada provocan constantemente daños en el producto, clasificación incorrecta y tiempo de inactividad no planificado. Estas fallas en cascada erosionan rápidamente la productividad de las instalaciones y comprometen los cronogramas de entrega.
Si bien los fabricantes de equipos suelen afirmar que tienen una precisión infinita, la precisión real del transportador sigue estando profundamente limitada por la fricción física, la inercia de la carga y la latencia de la red. El equipo de propulsión adecuado debe equilibrar cuidadosamente estas duras realidades operativas. En esta guía, aprenderá cómo las diferentes arquitecturas de control definen las capacidades del sistema. Exploraremos las dimensiones técnicas críticas necesarias para una implementación exitosa. Finalmente, descubrirá cómo mitigar los riesgos de puesta en servicio del mundo real y crear una estrategia de selección sólida y basada en evidencia para su próxima actualización.
La precisión en las operaciones modernas de transporte significa un posicionamiento físico exacto para tareas de indexación repetitivas. Garantiza una sincronización perfecta de los paquetes durante los procesos de clasificación de alta velocidad. También permite reglas estrictas de acumulación de presión cero (ZPA) en diseños de instalaciones complejos. Cuando las unidades básicas no cumplen con estas demandas, los impactos operativos y financieros aumentan rápidamente.
Los escenarios de exceso o defecto desencadenan graves consecuencias posteriores. Las paradas imprecisas provocan frecuentes fallos en los sensores. Desalinean los códigos de barras de los túneles de escaneo. Los operadores dedican valiosas horas a solucionar atascos en el sistema. Además, los arranques y paradas bruscos aceleran el desgaste físico de costosas cajas de cambios, cojinetes y correas. Cada minuto que su equipo de mantenimiento dedica a ajustar correas estiradas se traduce en una pérdida de rendimiento.
Para revertir estas pérdidas, debemos establecer criterios de éxito claros para cualquier actualización de la unidad. Un proyecto de modernización exitoso debe generar tres resultados específicos:
Cumplir con estos criterios requiere ir más allá de los contactores básicos. Debe evaluar arquitecturas de unidades especializadas diseñadas para perfiles de movimiento dinámico.
La selección de la arquitectura de control adecuada constituye la base de la precisión del transportador. Las instalaciones deben alinear las capacidades inherentes de la unidad con su dinámica de carga útil específica. Elegir la tecnología incorrecta limita el rendimiento máximo y desperdicia presupuestos de capital cruciales. Examinemos las cuatro arquitecturas principales que dominan la automatización moderna.
| Arquitectura | Aplicación ideal | Limitación primaria | Control de bucle |
|---|---|---|---|
| VFD + Inducción | Velocidad constante, transporte largo | Pobre par a velocidad cero | Normalmente abierto |
| Servoaccionamientos | Indexación rápida, feeds robóticos | Tuning complejo y de alto coste | Siempre cerrado |
| Unidades paso a paso | Cargas ligeras, movimiento predecible | Se detiene en picos de carga | Normalmente abierto |
| Sistemas MDR | ZPA, enrutamiento de zona tranquila | Capacidad de carga pesada limitada | Descentralizado |
La elección de una arquitectura representa sólo el primer paso. Los especificadores deben profundizar en la física técnica de la aplicación. La relación entre el rotor del motor y la carga útil física dicta la precisión en el mundo real.
Debemos definir cuidadosamente los perfiles de inercia de carga y par. Una relación adecuada de desajuste de inercia entre carga y motor determina la estabilidad del sistema. Una carga masiva unida a un rotor diminuto crea un comportamiento errático. Normalmente buscamos una relación de inercia inferior a 10:1 para movimientos dinámicos. Sobredimensionar su unidad desperdicia energía eléctrica y capital. Por el contrario, un tamaño insuficiente hace que el variador active disparos por falla. El hardware se protege a sí mismo durante las demandas máximas de aceleración apagándose.
La precisión de frenado depende directamente de los mecanismos de frenado elegidos. El frenado dinámico controlado por software inyecta corriente continua en los motores de CA. Esto detiene rápidamente el campo magnético. El frenado regenerativo captura la energía cinética y la devuelve a la red. Estos métodos de software manejan muchas paradas horizontales estándar. Sin embargo, los frenos de parada electromecánicos siguen siendo absolutamente necesarios en transportadores inclinados. Bloquean físicamente cargas de gran masa en su lugar, evitando la peligrosa desviación de la gravedad durante las pérdidas de energía.
La eficiencia energética y el cumplimiento dan forma a la viabilidad operativa a largo plazo. Las instalaciones deben evaluar los estándares de clase de eficiencia IE3 e IE4. Los motores de eficiencia premium IE4 utilizan diseños magnéticos avanzados. Funcionan mucho mejor que los modelos heredados. Ahorran una inmensa energía durante miles de horas de funcionamiento. Debe sopesar mucho el retorno de la inversión (ROI) de implementar unidades regenerativas. Los sistemas que experimentan ciclos de arranque/parada muy frecuentes se benefician enormemente de la captura de energía de desaceleración.
Las especificaciones de hardware superiores no garantizan un inicio exitoso. El entorno físico y la infraestructura de la red socavan habitualmente el rendimiento teórico. Reconocer estas realidades de implementación evita costosos retrasos en la puesta en servicio.
La latencia de la red destruye la precisión en las aplicaciones de clasificación de alta velocidad. Supongamos que compra un sistema de circuito cerrado de primer nivel. Cuenta con una precisión interna submilimétrica. Sin embargo, su controlador lógico programable (PLC) envía comandos de parada a través de una red PROFINET o EtherNet/IP congestionada. Un simple retraso de paquete de 15 milisegundos se traduce en un sobrepaso físico significativo en una cinta de alta velocidad. El sistema posiciona el artículo incorrectamente. La arquitectura de comunicación dicta el rendimiento real en el campo tanto como la calidad del motor.
La gestión térmica crea cuellos de botella operativos ocultos. Los ciclos de índices agresivos y de alta frecuencia exigen una aceleración fuerte y constante. Los motores cerrados atrapan el calor rápidamente. Exceden sus límites térmicos durante los picos de producción de verano. Debe diseñar soluciones externas de refrigeración por aire forzado. Alternativamente, debe reducir permanentemente la capacidad del motor, especificando una unidad más grande simplemente para sobrevivir a las temperaturas ambiente.
La complejidad del ajuste agota los recursos de ingeniería. Los sistemas de circuito cerrado requieren un ajuste PID meticuloso. Las ganancias proporcionales, integrales y derivativas deben equilibrarse perfectamente con la carga mecánica. Una mala afinación provoca una resonancia grave. La carga se sacude violentamente en el punto de parada. Busca continuamente la posición objetivo. Eliminar esta fluctuación mecánica requiere pruebas y errores exhaustivos por parte de técnicos experimentados.
Pasar de la teoría técnica a la contratación requiere una metodología estructurada. Las instalaciones deben evitar la lealtad emocional a la marca. En lugar de ello, deben basar sus decisiones exclusivamente en datos mecánicos y en la preparación de la red.
Comience por definir primero los umbrales de su aplicación. Documente los máximos de carga útil exactos. Determine la caja más pesada que procesará la línea. Calcule claramente las tasas de ciclo requeridas. ¿Cuántos índices por minuto debe sobrevivir el sistema? Definir tolerancias de parada aceptables. Diferenciar entre un robot de recogida y colocación que necesita una precisión de ±1 mm y una correa de enrutamiento estándar que requiere ±10 mm.
Audite minuciosamente su infraestructura existente. Examine sus capacidades actuales de PLC. ¿Puede el procesador manejar una ejecución rápida de tareas? Mida manualmente el juego mecánico de la correa y el rodillo. La mecánica desgastada arruina la electrónica nueva. La instalación de hardware de control de alta precisión en cadenas estiradas no produce ninguna mejora mensurable.
Siempre pruebe y escale sus proyectos. Elija una única zona de cuello de botella. Implemente allí primero la configuración de su unidad preseleccionada. Supervise rigurosamente el bucle de prueba. Validar los límites térmicos bajo cargas máximas de producción. Asegúrese de que la sintonización permanezca estable durante un período de dos semanas. Aborde los fallos menores de comunicación con antelación. Sólo inicie la adquisición en toda la instalación después de que el piloto resulte exitoso.
Tome medidas decisivas hoy. Reúna sus métricas de carga útil y tiempos de ciclo. Consulte directamente con un ingeniero de aplicaciones certificado. Solicite una evaluación de tamaño integral para hacer coincidir las especificaciones de la unidad específicamente con sus datos operativos medidos. No adivine los ratios de inercia.
R: Los cambios en la carga útil alteran directamente la inercia del sistema. En los sistemas de circuito abierto, una caja más pesada extiende la curva de desaceleración, lo que hace que la correa sobrepase el objetivo. Las cajas más ligeras se detienen demasiado pronto. Para mantener la precisión en pesos variables, necesita un control de circuito cerrado o una corrección de posición basada en sensores. Estas tecnologías activas controlan la carga y ajustan dinámicamente la fuerza de frenado.
R: Debe actualizar a MDR para aplicaciones que requieran una acumulación precisa de presión cero. Son ideales cuando necesita cambios de diseño modular o enrutamiento basado en zonas. Los MDR funcionan mucho más silenciosamente que los motores de CA centrales. También ahorran enormes cantidades de electricidad al funcionar sólo cuando una zona específica detecta un paquete.
R: Sí, pero con limitaciones. Los VFD equipados con control vectorial de circuito cerrado y retroalimentación de codificador externo pueden acercarse a la precisión del servo para el macroposicionamiento. Sin embargo, físicamente carecen de la respuesta dinámica ultrarrápida y de las relaciones par-inercia de los verdaderos servos. Funcionan bien para indexaciones pesadas, pero fallan en tareas de sincronización robótica de menos de un milisegundo.
