Factores de diseño de rodillos motorizados que afectan la velocidad, el par y la eficiencia

La especificación de un rodillo motorizado exige una ingeniería mecánica precisa. Debe equilibrar los objetivos de rendimiento agresivos con las duras realidades de la carga física. La falta de este delicado equilibrio crea graves riesgos operativos. La especificación excesiva de sus componentes infla innecesariamente el gasto de capital. Desperdicias un valioso presupuesto en energía no utilizada. Por el contrario, una especificación insuficiente conduce a una rápida falla térmica. Se enfrenta a un desgaste prematuro de los engranajes y a un costoso tiempo de inactividad del sistema. Los administradores de instalaciones luchan diariamente contra este desafío de las especificaciones. Necesita un marco técnico confiable para navegar por estas opciones. Este artículo sirve como guía completa de evaluación técnica. Analizaremos cómo los factores de diseño interno dictan límites estrictos de rendimiento. Aprenderá a evaluar métricas complejas de velocidad, par y térmicas. También exploraremos reducciones de engranajes avanzadas y tecnologías de núcleos de motores. Con estos datos sólidos, podrá diseñar con confianza sistemas modernos de manipulación de materiales.

Conclusiones clave

• La velocidad y el par tienen una relación inversa; Identificar la carga continua exacta de su sistema versus la carga máxima es fundamental para evitar que el motor se cale.
• Los núcleos de motores de CC sin escobillas (BLDC) ofrecen una eficiencia térmica y una vida útil superiores en comparación con las alternativas de CC con escobillas, especialmente en aplicaciones de ciclo alto.
• La reducción de engranajes internos (como las cajas de cambios planetarias) es el mecanismo principal para multiplicar el par, pero introduce fricción que afecta la eficiencia energética general.
• La selección adecuada requiere evaluar la intersección de la curva de rendimiento de un motor con sus fluctuaciones de carga específicas y requisitos del ciclo de trabajo.

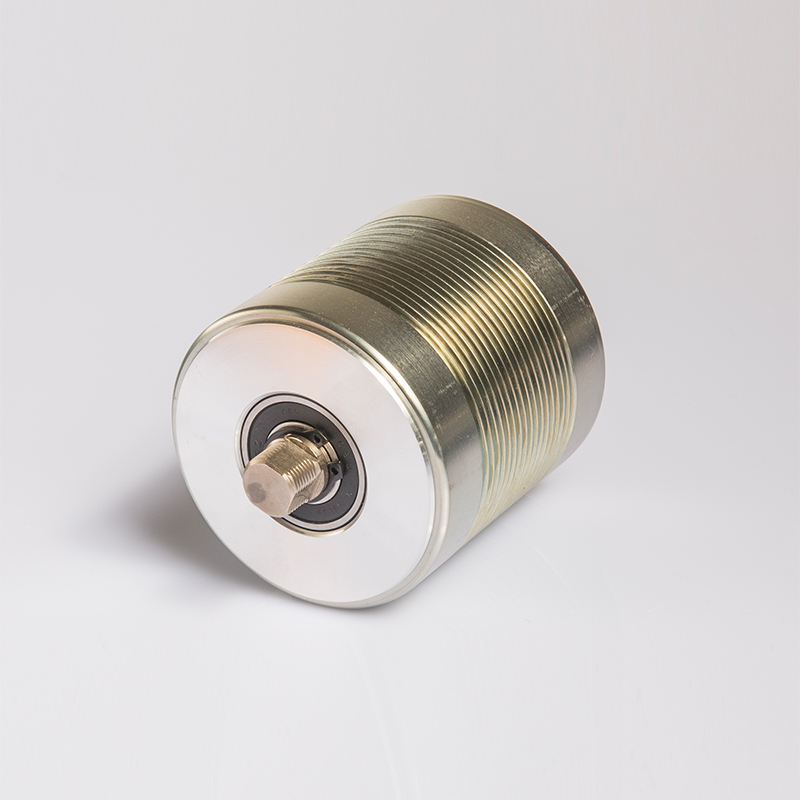

La compensación entre velocidad y par en el rendimiento de los rodillos motorizados

El diseño de motores eléctricos se basa en estricta física mecánica. La velocidad y el par comparten una relación inversa directa. A medida que aumenta la velocidad de rotación, la fuerza motriz disponible disminuye proporcionalmente. No se pueden maximizar ambas variables simultáneamente en una sola unidad compacta. Esta limitación dicta cada elección de diseño del sistema que usted haga.

Los ingenieros deben leer con precisión las curvas de rendimiento del fabricante. Una curva típica relaciona la velocidad de rotación directamente con la salida de par. Notará dos zonas operativas distintas en estos gráficos. La zona nominal representa un funcionamiento diario continuo y seguro. La zona máxima muestra condiciones de carga pesada. Operar en la zona máxima hace que el calor se acumule rápidamente. Una exposición prolongada aquí provoca una parada total del motor.

Dar prioridad a la velocidad máxima afecta gravemente las capacidades de manipulación de materiales. La especificación de hardware para altas velocidades de transporte limita el par de aceleración disponible. Este déficit hace que acelerar las cargas industriales pesadas sea increíblemente difícil. Es posible que las cargas estáticas ni siquiera superen la inercia inicial. El calado del motor se convierte en un dolor de cabeza operativo frecuente para los equipos de mantenimiento. Los paquetes se acumulan y el rendimiento disminuye drásticamente.

Los compradores deben cambiar fundamentalmente su lente de evaluación. No se limite a especificar velocidades de transporte estables basadas en cargas promedio. En su lugar, defina rígidamente su peor escenario. Identifique las zonas de inicio con pendientes pronunciadas. Mida los pesos máximos de los palés en zonas de acumulación densa. Evalúe los coeficientes de fricción en materiales de correas especializados. Estos exigentes escenarios físicos dictan sus verdaderos requisitos de torsión mecánica. Diseñar para el peor de los casos garantiza un funcionamiento diario ininterrumpido.

Tecnología de núcleo de motor: diseños con escobillas o sin escobillas (BLDC)

Los fabricantes construyen unidades internas utilizando dos tecnologías centrales principales. Con frecuencia encontrará motores de CC con escobillas estándar. También verá motores avanzados de CC sin escobillas (BLDC). Ambos satisfacen distintas necesidades de manipulación de materiales en instalaciones modernas.

Los diseños BLDC ofrecen una conversión de energía eléctrica a mecánica superior. Eliminan por completo la fricción física. Lo hacen eliminando las escobillas de carbón tradicionales. En su lugar, los imanes y los controladores electrónicos se encargan de la conmutación rotacional. Esta elección de diseño moderno mejora directamente la eficiencia energética general. También mejora enormemente la disipación interna del calor. Una mejor refrigeración permite tiempos de funcionamiento continuos mucho más prolongados. Las instalaciones ocupadas dependen en gran medida de este tiempo de actividad prolongado.

La entrega de par también difiere dramáticamente entre las dos tecnologías. Los diseños BLDC ofrecen una curva de rendimiento notablemente más plana. Proporcionan un par muy consistente en rangos de velocidad muy variables. Las contrapartes con escobillas a menudo experimentan fuertes caídas de torque a velocidades más altas. Esta caída provoca un rendimiento lento durante las operaciones de clasificación de alta velocidad.

Su marco de decisiones debe sopesar cuidadosamente estos beneficios operativos. Las unidades BLDC requieren una inversión financiera inicial sustancialmente mayor. También exigen tarjetas de conductor electrónicas compatibles para un control preciso. Sin embargo, su longevidad superior los hace ideales para entornos exigentes. Las instalaciones que ejecutan ciclos complejos de trabajo continuo se benefician enormemente de esta arquitectura. Evita el mantenimiento regular que requiere el uso de escobillas de carbón.

Característica principal	Núcleo de CC con escobillas Núcleo	de CC sin escobillas (BLDC)
Fricción interna	Alto (Requiere cepillos físicos)	Bajo (operación magnética)
Eficiencia térmica	Disipación de calor moderada	Excelente disipación de calor
Entrega de par	Variable a altas velocidades	Plano y altamente consistente
Necesidades de mantenimiento	Alto (Reemplazo de cepillo)	Mínimo (estado sólido)
Aplicación ideal	Ciclos ligeros/intermitentes	Continuo/alto rendimiento

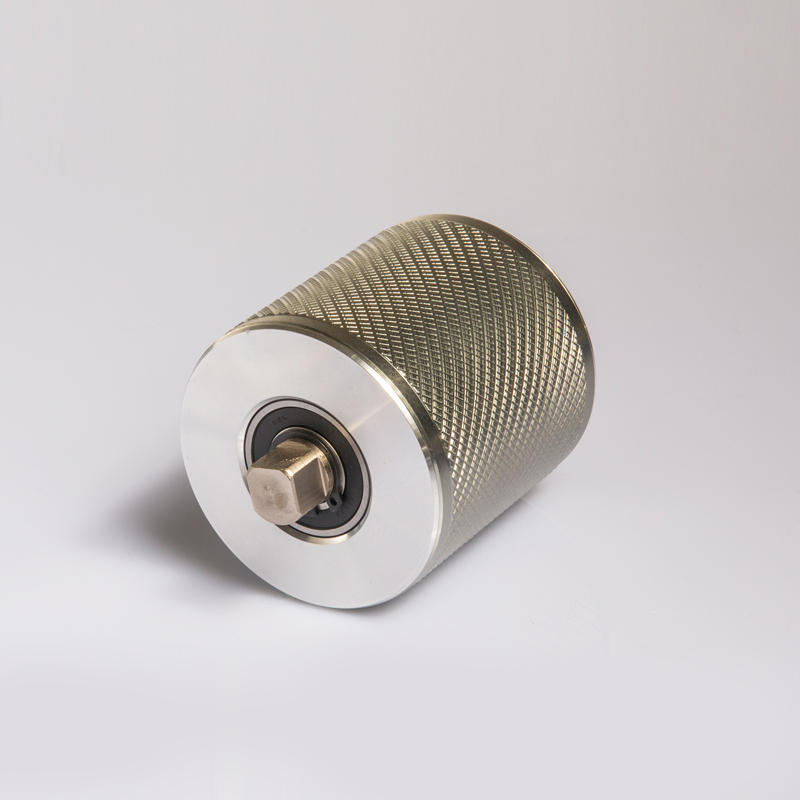

Mecánica de transmisión y reducción de engranajes internos

La integración de cajas de engranajes directamente dentro del tubo del rodillo es una práctica estándar en la industria. Estos reductores mecánicos traducen las RPM brutas del motor en fuerza utilizable. El motor de alta velocidad que gira por sí solo no puede mover cajas de cartón pesadas. La transmisión interna cierra esta brecha física fundamental. Convierte una rotación rápida en una gran potencia de empuje.

La mayoría de los diseños premium utilizan reductores de engranajes planetarios. Las configuraciones planetarias ofrecen increíbles ventajas de ingeniería. Mantienen un tamaño físico muy compacto. Distribuyen cargas físicas de manera uniforme entre múltiples engranajes satelitales. Un engranaje solar central impulsa varios engranajes planetarios circundantes. Esta disposición inteligente maneja entradas mecánicas de alta velocidad de manera increíblemente confiable. Resiste las fuerzas de corte mejor que los engranajes rectos estándar.

Sin embargo, esta transmisión interna introduce un impuesto de eficiencia inevitable. Cada etapa de engranaje agregada crea una fricción interna adicional. Normalmente se pierde entre un cinco y un diez por ciento de eficiencia mecánica por etapa. Agregar más etapas multiplica enormemente la producción de torque total. Desafortunadamente, agota su eficiencia eléctrica general simultáneamente. La energía se convierte en exceso de calor en lugar de movimiento hacia adelante.

Especificar la relación de transmisión correcta requiere una cuidadosa coincidencia matemática. Las relaciones de transmisión altas multiplican significativamente el par. Necesita proporciones elevadas para aplicaciones de manipulación de palés pesados. Estos sistemas pesados ​​funcionan de forma segura a velocidades superficiales más bajas. Por el contrario, las relaciones de transmisión bajas priorizan la producción rápida de RPM. Elija proporciones bajas estrictamente para operaciones de clasificación de paquetes livianos.

Revise estas mejores prácticas esenciales durante la fase de especificación:

• Haga coincidir estrictamente el recuento de etapas del engranaje con sus cálculos de carga máxima.
• Evite etapas de engranaje excesivas para minimizar activamente las pérdidas por fricción interna.
• Asegúrese de que el fabricante utilice lubricantes sintéticos de alta calidad dentro de la caja de cambios.
• Verifique que su tarjeta de conductor electrónica pueda soportar la corriente de arranque.
• Tenga en cuenta los impactos de la temperatura ambiente en la viscosidad del lubricante de la caja de cambios.

Gestión de fluctuaciones de carga y restricciones térmicas

Las líneas de manipulación de materiales rara vez experimentan condiciones perfectamente estáticas. Las fluctuaciones repentinas de carga representan una amenaza constante y oculta. Los objetos pesados ​​que caen sobre una zona de transporte provocan shocks físicos inmediatos. Estos choques desencadenan picos masivos de corriente eléctrica dentro del motor. Las frecuentes acciones de acumulación de paradas y arranques exigen repetidas sobretensiones del motor. Estas cargas dinámicas sobrecargan diariamente toda la arquitectura eléctrica.

La alta demanda continua de torque aumenta el consumo de amperaje de manera predecible. El aumento de amperaje genera directamente un alto calor interno. El tubo metálico encerrado lucha por liberar rápidamente esta energía térmica. Operar de alto amperaje rodillos motorizados constantemente corre el riesgo de sufrir un sobrecalentamiento interno grave. El espacio confinado atrapa el calor contra los sensibles devanados de cobre.

Las características de protección térmica incorporadas siguen siendo absolutamente no negociables. El hardware de calidad incluye sensores térmicos internos o termistores precisos. Estos microsensores monitorean constantemente las temperaturas de los devanados durante el funcionamiento. Activan protocolos de seguridad antes de que ocurra una falla catastrófica en el devanado. El sistema apaga de forma segura la unidad motriz automáticamente. Esto evita que el motor se queme por completo y costosos procedimientos de reemplazo.

Los ingenieros de instalaciones a menudo se enfrentan aquí a un riesgo de implementación crítico. Nunca debe especificar unidades basándose únicamente en las clasificaciones de torsión máxima. El funcionamiento continuo cerca de los límites de carga máxima provoca rápidas fallas térmicas. Experimentará constantes y frustrantes paradas en las líneas. Evalúe cuidadosamente su ciclo de trabajo exacto. El uso intermitente naturalmente permite que los devanados de cobre se enfríen. El uso continuo exige un estricto cumplimiento de límites de carga nominal mucho más bajos. Ignorar este principio garantiza frecuentes fallos de hardware.

Marco de especificaciones: selección de los rodillos motorizados adecuados

Elegir la unidad óptima requiere un enfoque de ingeniería altamente estructurado. Las conjeturas conducen a costosos cuellos de botella operativos. Siga este marco probado paso a paso. Reducirá eficazmente sus complejas opciones de adquisición.

1. Paso 1: Mapear los límites operativos. Calcule la velocidad superficial requerida con precisión en metros por minuto. Defina el peso máximo absoluto del producto para cada zona. Calcule matemáticamente el par de arranque exacto requerido. Debe tener en cuenta el diámetro físico específico del rodillo en estos cálculos. Los diámetros más grandes reducen drásticamente la fuerza de empuje efectiva.
2. Paso 2: Defina el ciclo de trabajo exacto. Distinga claramente entre perfiles de ejecución continua y operaciones intermitentes. El funcionamiento continuo requiere una eficiencia térmica excepcional y cojinetes robustos. Las configuraciones de funcionamiento bajo demanda o de acumulación de presión cero (ZPA) difieren mucho. Naturalmente, permiten períodos vitales de enfriamiento térmico entre movimientos de productos.
3. Paso 3: Evaluar los requisitos de integración de la red. El hardware debe comunicarse perfectamente en toda la instalación. Evalúe la estricta compatibilidad del controlador lógico. Verifique que se comunique sin problemas con sus PLC existentes. Asegúrese de que sea compatible con los protocolos de red industriales necesarios. Los protocolos comunes incluyen EtherNet/IP, PROFINET y Modbus TCP estándar.
4. Paso 4: Evaluar todos los factores ambientales. Las condiciones de fábrica dictan necesidades físicas específicas de hardware. Revise cuidadosamente las clasificaciones de IP (protección de ingreso) necesarias. Los ambientes polvorientos requieren una fuerte resistencia a las partículas. Los entornos de lavado exigen una alta resistencia al agua. Elija cuidadosamente los materiales de los tubos exteriores según las condiciones ambientales. El acero al carbono galvanizado funciona bien en general. El acero inoxidable funciona mucho mejor en entornos hostiles y corrosivos.

Conclusión

El diseño de una línea transportadora eficiente exige una combinación precisa de componentes. Una unidad motriz optimizada rara vez presenta la velocidad más alta. Rara vez presenta el índice de torque más alto absoluto. Más bien, representa la intersección de ingeniería más eficiente de ambas métricas. Su perfil de carga de producto único dicta este punto óptimo exacto. Encontrarlo garantiza operaciones diarias fluidas e ininterrumpidas.

Tome estas medidas de acción inmediata antes de finalizar cualquier decisión de adquisición:

• Audite sus cargas dinámicas más pesadas en todas las distintas zonas operativas.
• Extraiga curvas de rendimiento técnico específicas para cualquier unidad motriz preseleccionada.
• Trace sus peores escenarios operativos exactos directamente en esas curvas.
• Verifique que la temperatura ambiente del almacén no limite la disipación de calor.

No confíe únicamente en las especificaciones básicas del catálogo de marketing. Consultar directamente con los equipos técnicos de ingeniería del fabricante. Pídales que ejecuten simulaciones de carga avanzadas utilizando sus datos. La verificación de estos complejos límites térmicos y mecánicos garantiza el éxito operativo a largo plazo. Una especificación adecuada protege su inversión de capital y mantiene el rendimiento.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el par máximo y el par continuo en un rodillo motorizado?

R: El par continuo es la carga que el rodillo puede mover indefinidamente sin sobrecalentarse, mientras que el par máximo es la fuerza máxima disponible para ráfagas cortas (como arrancar una carga pesada).

P: ¿Cómo afecta el diámetro del rodillo a la velocidad y al par?

R: Un tubo de mayor diámetro aumenta la velocidad superficial lineal pero reduce el par efectivo aplicado a la carga, suponiendo que la salida interna del motor permanece constante.

P: ¿Por qué se sobrecalientan los rodillos motorizados en aplicaciones de baja velocidad y alta carga?

R: El funcionamiento a baja velocidad a menudo obliga al motor a consumir mayor corriente para mantener el torque, generando un exceso de calor que el tubo cerrado lucha por disipar de manera eficiente.

P: ¿Los rodillos motorizados sin escobillas son siempre más eficientes?

R: Sí, mecánica y eléctricamente, pero las ganancias de eficiencia son más notables en aplicaciones de ciclo alto o de servicio continuo donde la reducción de calor y la longevidad compensan el mayor costo inicial.
