Guía de selección de rodillos motorizados de CA para fabricantes de equipos transportadores

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2026-07-02      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Los integradores de sistemas de transporte y los OEM se enfrentan a un desafío de ingeniería persistente. Debe equilibrar el diseño compacto del equipo con los exigentes requisitos de torsión. También necesita confiabilidad operativa a largo plazo. Los diseños heredados de motor y cadena externos a menudo consumen demasiado espacio físico. También introducen múltiples puntos de falla mecánica. Para resolver esto, los ingenieros integran cada vez más configuraciones motorizadas internas directamente en el marco del transportador. Este cambio arquitectónico simplifica los diseños de la planta y mejora drásticamente la seguridad de los trabajadores. Sin embargo, seleccionar la unidad interna adecuada requiere una ingeniería cuidadosa. Un simple vistazo a un catálogo básico de productos no será suficiente. Esta guía omite las definiciones básicas de los componentes del transportador. En cambio, nos centramos estrictamente en los parámetros de dimensionamiento, las realidades de integración y los criterios de evaluación técnica. Aprenderá exactamente cómo especificar un rodillo motorizado de CA para aplicaciones industriales de servicio pesado. Cubriremos las variables mecánicas, eléctricas y ambientales que necesita para tener éxito.

Conclusiones clave

  • Coincidencia de aplicación: Los rodillos motorizados de CA suelen ser óptimos para el transporte continuo de cargas elevadas en lugar de la clasificación altamente dinámica por acumulación de presión cero (ZPA), donde a menudo domina la CC.
  • Jerarquía de dimensionamiento: El dimensionamiento debe priorizar la fuerza tangencial y el par de arranque sobre la velocidad nominal para evitar que se detenga bajo carga.
  • Realidad de la integración: Seleccionar el variador de frecuencia (VFD) correcto y administrar los límites térmicos son los puntos de falla más comunes durante la puesta en servicio.

Rodillos motorizados de CA versus CC: establecimiento del caso comercial

Debemos aclarar la línea divisoria entre las soluciones AC y DC. Esta claridad ayuda a los constructores a evitar especificaciones excesivas o falta de potencia en sus zonas transportadoras. Cada tecnología de motor atiende a perfiles operativos altamente específicos.

Debe especificar un rodillo motorizado accionado por CA para aplicaciones de funcionamiento continuo. Estas aplicaciones incluyen el transporte de materiales a granel y la manipulación de palés pesados. En estos escenarios, se obtiene una gran ventaja gracias al alto par de arranque. Los motores de inducción de CA ofrecen una durabilidad excepcional en condiciones exigentes de alta carga. El robusto diseño del estator interno soporta perfectamente el transporte pesado y estable. Destacan al mover objetos a distancias largas e ininterrumpidas.

Por el contrario, debes evitar las unidades de aire acondicionado en determinadas aplicaciones de clasificación de nichos. La indexación de inicio/parada de alta precisión requiere una tecnología de accionamiento completamente diferente. Los requisitos de seguridad de bajo voltaje también dictan opciones alternativas. En entornos de acumulación de presión cero (ZPA) altamente dinámicos, una solución de 24 V o 48 V CC resulta superior. Los variadores de CC responden más rápido a los comandos de posicionamiento inmediatos.

También debemos abordar las implicaciones de costos técnicos de su arquitectura de control. Los sistemas de CA generalmente requieren variadores de frecuencia (VFD) para un control preciso de la velocidad. Este requisito de control aumenta su gasto inicial en hardware eléctrico. Sin embargo, la internalización del motor elimina las ruedas dentadas, las cadenas de transmisión y las protecciones de seguridad externas. Reduce drásticamente el mantenimiento mecánico de rutina durante el ciclo de vida de su equipo. La justificación de ingeniería depende en gran medida del tiempo de actividad operativa y del menor desgaste físico.

Parámetros críticos de ingeniería para dimensionamiento y selección

Seleccionar la transmisión adecuada significa ir mucho más allá de las comprobaciones dimensionales básicas. Debemos examinar cómo las características técnicas específicas impactan directamente el rendimiento general del sistema.

Primero, concéntrese profundamente en la fuerza tangencial y la capacidad de carga útil. No se puede simplemente mirar la potencia del motor indicada. Debe calcular la fuerza tangencial requerida en función de su carga específica. Este cálculo físico depende en gran medida del factor de fricción de las mercancías transportadas. Las cajas de cartón crean perfiles de fricción distintos en comparación con los contenedores de plástico rígido. Los pallets de acero pesados ​​exigen fuerzas de arranque iniciales significativamente mayores. Un cálculo de fricción adecuado evita que el motor se cale durante las secuencias de arranque iniciales. Si subestima la fricción de arranque, el motor se sobrecalentará rápidamente.

A continuación, tenga en cuenta las variaciones de velocidad y la posible caída del par. Probablemente utilizará VFD para regular la velocidad de la línea transportadora. Sin embargo, corre el riesgo de una pérdida grave de par a frecuencias extremadamente altas o bajas. Hacer funcionar un motor de CA por debajo de 20 Hz a menudo provoca un rápido sobrecalentamiento. Los mecanismos de enfriamiento internos no logran disipar el calor a bajas velocidades de rotación. Operar por encima de 60 Hz reduce sustancialmente el par de salida disponible. Defina siempre una ventana de frecuencia operativa estrecha y segura. Mantenga su unidad entre 25 Hz y 50 Hz para una retención óptima del par.

Finalmente, evalúe cuidadosamente el material de su tubo y los tratamientos de superficie. Su elección afecta directamente el agarre del producto y los límites de deformación de la carga. El acero galvanizado estándar funciona excepcionalmente bien para productos secos y livianos. El acero inoxidable proporciona la resistencia a la corrosión necesaria en ambientes constantemente húmedos. También puede agregar revestimiento o funda protectora al exterior del tubo. El revestimiento de poliuretano aumenta significativamente la fricción de la superficie. Este agarre mejorado evita que las cargas pesadas se deslicen durante una aceleración rápida.

Material del tubo/ Característica de fricción de la superficie Escenario de aplicación ideal
Acero galvanizado Bajo a Medio Cajas de cartón estándar, almacenamiento seco, áreas de preparación
Acero inoxidable Bajo Zonas de lavado, ambientes químicos corrosivos, procesamiento de alimentos.
Revestimiento de PU (funda) Alto Palets de acero pesado, transportadores inclinados, zonas de aceleración
Superficie moleteada Medio a alto Totes de plástico rígido, ambientes aceitosos, centros de mecanizado

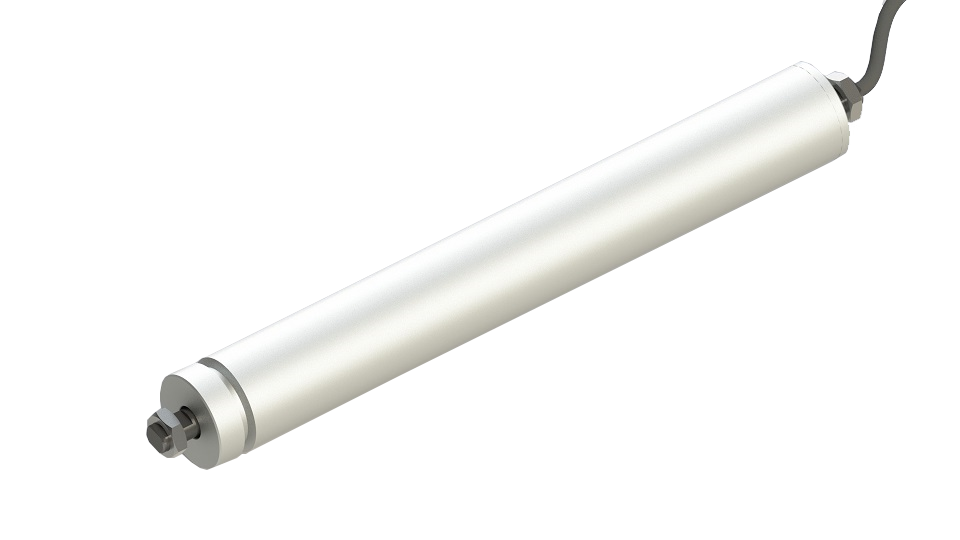

~!phoenix_varIMG2!~

Limitaciones ambientales y criterios de cumplimiento

Debe mitigar activamente los peligros ambientales durante la fase inicial de diseño. Las duras condiciones industriales provocan fallos prematuros en equipos motorizados complejos. Abordar estos riesgos específicos de manera temprana garantiza un funcionamiento confiable a largo plazo.

La protección de ingreso (clasificaciones IP) dicta exactamente dónde puede instalar el equipo. Los entornos de almacenamiento interiores estándar generalmente requieren protección IP54 estándar. Esta clasificación básica protege contra la entrada básica de polvo y salpicaduras ocasionales de agua. Las aplicaciones de calidad alimentaria y las zonas de lavado a alta presión exigen estándares de prueba mucho más estrictos. En estas instalaciones especializadas, debe especificar clasificaciones IP66 o IP69k. Estas altas y rigurosas clasificaciones garantizan que el estator interno y el rotor permanezcan completamente secos. Previenen fallas durante los protocolos diarios de limpieza química.

La gestión térmica dicta los ciclos de trabajo operativos permitidos. La acumulación de calor interno presenta un enorme desafío de ingeniería para los motores cerrados. Las unidades de aire acondicionado a menudo requieren límites de ciclo de trabajo muy específicos para sobrevivir. Algunos modelos soportan perfectamente el servicio continuo S1 sin sobrecalentarse. Otros solo admiten el servicio intermitente S3 para períodos cortos de movimiento. Aquí debemos incluir una suposición transparente sobre las temperaturas de las instalaciones. Operar su equipo en instalaciones de alta temperatura ambiente requiere reducir de manera segura la capacidad de carga. Si su almacén alcanza los 40°C (104°F) en verano, el motor disipa mal el calor. Debe reducir la carga útil mecánica aplicada para evitar disparos térmicos internos.

El cumplimiento de la industria también juega un papel importante en su selección final. Verifique brevemente todas las certificaciones de seguridad necesarias antes de finalizar la construcción de su transportador. Los mercados de automatización europeos exigen estrictamente las marcas CE adecuadas. Las instalaciones de almacenes de América del Norte favorecen en gran medida la certificación UL integral. Los estándares de diseño higiénico son muy importantes en la fabricación farmacéutica y la manipulación de alimentos. Asegúrese de que la unidad de transmisión elegida cumpla completamente con estos requisitos reglamentarios básicos.

Realidades de la integración eléctrica y riesgos de la puesta en servicio

El dimensionamiento mecánico adecuado sólo resuelve la mitad del rompecabezas de la ingeniería. Debemos guiar a los ingenieros de control sobre la implementación real y la arquitectura de control. La integración eléctrica a menudo presenta obstáculos inesperados que retrasan el proyecto.

La compatibilidad con VFD sigue siendo fundamental para un control estable del motor de CA. Debe detallar la absoluta necesidad de un emparejamiento adecuado del inversor. Los VFD no coincidentes provocan un comportamiento errático del motor y un par de torsión deficiente a baja velocidad. También corre el riesgo significativo de sufrir interferencias electromagnéticas (EMI) graves. La conmutación de alta frecuencia dentro del VFD genera ruido eléctrico disruptivo. Es absolutamente necesario un cableado blindado de alta calidad entre el VFD y el motor. Una conexión a tierra adecuada evita que este ruido de alta frecuencia altere los sensores lógicos cercanos.

El cableado de protección térmica representa otro paso de puesta en servicio crítico y no negociable. Debe enfatizar la importancia de cablear correctamente los contactos térmicos internos. La mayoría de los variadores de velocidad de alta resistencia incluyen interruptores bimetálicos internos o termistores PTC. Debe conectar estos cables de sensores directamente a su circuito de control principal. Si el motor se sobrecalienta, el circuito interrumpe la energía entrante inmediatamente. Saltarse este paso crucial del cableado garantiza un eventual y catastrófico desgaste del motor.

Los obstáculos de montaje mecánico también requieren su atención inmediata en el diseño. Debe fijar el eje antigiro de forma rígida al bastidor del transportador principal. El estator interno genera un par reactivo significativo durante operaciones pesadas. Si no bloquea el eje de forma segura, girará agresivamente dentro del soporte de montaje. Este giro incontrolado rompe instantáneamente los cables de alimentación internos.

Siga estos pasos de puesta en servicio esenciales para garantizar una integración eléctrica segura:

  1. Verifique que el voltaje de suministro entrante coincida exactamente con la placa de identificación del motor antes de encenderlo.
  2. Instale cables blindados de alta calidad entre los terminales VFD y la conexión del rodillo.
  3. Termine correctamente el blindaje del cable tanto en el extremo del motor como en el bus de tierra del panel.
  4. Conecte los cables del termistor PTC directamente a las entradas digitales del VFD para disparo térmico.
  5. Bloquee el eje no giratorio de forma segura en el soporte del bastidor para absorber todo el torque reactivo.

Proveedores preseleccionados: marco de evaluación y próximos pasos

Filtrar proveedores más allá de la hoja de especificaciones estándar garantiza el éxito final del proyecto. Necesita un socio técnico confiable para implementaciones de instalaciones a largo plazo. Evaluar la credibilidad de los proveedores requiere observar de cerca el soporte de ingeniería y la estabilidad de la cadena de suministro.

En primer lugar, evalúe en profundidad la cadena de suministro del proveedor y los plazos de entrega previstos. Determine la disponibilidad de longitudes estándar versus construcciones altamente personalizadas. Los anchos de transportador estándar generalmente se envían desde el inventario en unas pocas semanas. Las dimensiones de los tubos personalizados pueden retrasar fácilmente su proyecto de integración varios meses. Pregunte siempre a los proveedores sobre los niveles de inventario locales para piezas de repuesto críticas.

A continuación, evalúe las capacidades de soporte de ingeniería especializada del proveedor. Busque proveedores que suministren software integral de cálculo de carga a su equipo de diseño. También deberían proporcionar modelos CAD 3D de alta precisión para la integración de su diseño. El soporte técnico receptivo para el ajuste de parámetros del VFD resulta invaluable durante la puesta en servicio del sitio.

También debe cuestionar los términos de la garantía y la reparabilidad general del equipo. Pregunte si la unidad funciona simplemente como un componente desechable. Las unidades industriales de alta calidad permiten un servicio mecánico integral. Debería poder reemplazar los sellos de los extremos dañados, cambiar el aceite de refrigeración interno y volver a aplicar el revestimiento desgastado. Las unidades reparables mantienen líneas de producción masivas funcionando sin problemas a largo plazo.

Finalmente, tome medidas específicas y documentadas antes de solicitar una unidad piloto. Aconseje a su equipo de ingeniería que prepare una hoja de datos de aplicación completa. Este documento interno debe detallar el peso de la carga, la velocidad de línea requerida, las condiciones ambientales y el rendimiento por hora deseado. Envíe estos datos operativos precisos al solicitar una cotización formal. Este riguroso proceso garantiza que el proveedor proporcione el hardware exacto que exige su aplicación.

Conclusión

Una implementación exitosa de un variador motorizado de CA depende en gran medida de cálculos de carga exactos. También exige una planificación térmica rigurosa y una integración eléctrica precisa. No se pueden tratar estos componentes complejos como simples rodillos mecánicos pasivos.

  • Priorice en gran medida los cálculos de fuerza tangencial sobre la potencia nominal bruta del motor.
  • Implemente estrictos controles de parámetros VFD para mantener frecuencias operativas seguras y eficientes.
  • Cablee las protecciones térmicas internas con diligencia para evitar fallas catastróficas del motor.
  • Siempre haga coincidir las clasificaciones de IP y los materiales de los tubos directamente con sus riesgos ambientales específicos.

Tome medidas de ingeniería proactivas en la próxima construcción importante de su transportador. Consulte directamente con un especialista en ingeniería sobre sus perfiles de carga únicos. Descargue una hoja de trabajo de dimensionamiento completa para estandarizar la recopilación de datos de su equipo. Envíe hoy mismo sus requisitos detallados de especificaciones del transportador para una revisión técnica exhaustiva.

Preguntas frecuentes

P: ¿Se puede utilizar un rodillo motorizado de CA en un entorno de lavado?

R: Sí, siempre que especifique la tecnología de sellado correcta. Debe seleccionar unidades con estrictas clasificaciones IP66 o IP69k. Estas altas calificaciones soportan protocolos de limpieza química a alta presión y alta temperatura. Además, se deben especificar tubos de acero inoxidable para evitar la corrosión de la superficie. Los sellos de labio especializados también evitan la entrada de agua presurizada al conjunto interno del estator.

P: ¿Necesito un VFD para cada rodillo motorizado de CA?

R: No siempre. Puede utilizar un único VFD más grande para impulsar varios rodillos simultáneamente en un escenario de conducción en grupo. Sin embargo, este enfoque arquitectónico conlleva riesgos inherentes. Si maneja cargas físicas desiguales, los motores individuales pueden consumir corriente eléctrica desigual. Debe dimensionar el VFD de forma adecuada para manejar la corriente máxima combinada de todas las unidades conectadas.

P: ¿Cuál es la vida útil esperada de un rodillo motorizado?

R: Una unidad industrial del tamaño adecuado normalmente funciona de manera confiable entre 20 000 y 30 000 horas. Esta vida útil mecánica depende en gran medida del ciclo de trabajo operativo y de la temperatura ambiente de las instalaciones. El funcionamiento continuo cerca de los límites térmicos máximos degrada la lubricación interna del engranaje más rápidamente. El mantenimiento regular y el funcionamiento dentro de las capacidades de carga especificadas maximizan significativamente esta vida útil operativa.

P: ¿Cómo maneja un rodillo motorizado de CA el frenado dinámico?

R: El motor depende principalmente del VFD externo para el control de frenado dinámico. El VFD desacelera la carga física suavemente reduciendo la frecuencia eléctrica. Para cargas útiles excepcionalmente pesadas, el VFD puede requerir resistencias de frenado externas para disipar la energía eléctrica regenerativa de forma segura. Algunas unidades de transmisión especializadas también incorporan frenos mecánicos internos para una retención a prueba de fallas durante pérdidas de energía inesperadas.
