La ingeniería moderna exige un control de movimiento más rápido y preciso. Necesita sistemas que superen los límites sin averías mecánicas. Las configuraciones rotativas tradicionales dependen en gran medida de husillos de bolas, configuraciones de piñón y cremallera o correas de distribución. Estos enlaces mecánicos introducen naturalmente fricción, holgura y desgaste a largo plazo. La industria continúa avanzando hacia soluciones de accionamiento directo para superar estas persistentes limitaciones físicas. Vemos una adopción cada vez mayor de topologías lineales de accionamiento directo en la automatización de alta gama.
Esta transición ayuda a los ingenieros a resolver cuellos de botella complejos en el rendimiento. Compararemos las arquitecturas rotativas tradicionales con alternativas de accionamiento directo. Aprenderá a evaluar métricas críticas de rendimiento, restricciones térmicas y requisitos de integración. Nuestra comparación objetiva le ayuda a especificar el tipo de motor óptimo en función de umbrales de precisión y perfiles de carga. Esta guía le permite tomar decisiones de ingeniería seguras para su próximo diseño de aplicación de precisión.
Las arquitecturas tradicionales de motores rotativos dependen en gran medida de enlaces mecánicos secundarios. Los ingenieros suelen utilizar tornillos de avance, correas de distribución o cajas de engranajes para convertir el movimiento giratorio en movimiento lineal. Cada enlace mecánico introduce limitaciones físicas inherentes a su sistema. Se introduce fricción, elasticidad mecánica y desgaste microscópico cada vez que los engranajes se engranan o las correas se estiran. Estos elementos degradan la precisión del sistema con el tiempo. También requieren un mantenimiento frecuente para evitar fallas mecánicas catastróficas durante la producción.
Un enfoque de transmisión directa elimina por completo estos componentes secundarios de conversión mecánica. Puede visualizar un motor lineal de imán permanente como un motor rotativo tradicional abierto y desenrollado. El estator se convierte en la pista magnética estacionaria. El rotor se convierte en la bobina de fuerza móvil. La fuerza electromagnética se aplica directamente a la carga útil. Se elimina por completo la transmisión mecánica intermedia.
Esta diferencia estructural resuelve un importante problema de ingeniería. La conversión mecánica actúa como un grave obstáculo para el rendimiento y la precisión. La fabricación avanzada y la inspección de semiconductores exigen una precisión de nivel nanométrico. La conformidad mecánica de los husillos de bolas hace que los tiempos de asentamiento sean inaceptablemente largos. Las soluciones de accionamiento directo eliminan este cumplimiento. Permiten que las máquinas indexen más rápido, capturen imágenes de inspección más claras y aumenten significativamente el rendimiento general de la fábrica.
La precisión del posicionamiento y la repetibilidad resaltan las diferencias más claras entre estas dos tecnologías. Los sistemas rotativos están estrictamente limitados por la precisión del paso del tornillo y el juego mecánico. Incluso los husillos de bolas rectificados de mayor precisión sufren expansión térmica durante el funcionamiento a alta velocidad. Esta expansión cambia el tono mecánico, destruyendo la repetibilidad submicrónica. Por el contrario, los sistemas lineales de accionamiento directo dependen completamente de la resolución del codificador lineal y del ancho de banda del controlador. Rutinariamente logran una verdadera precisión submicrónica porque ningún vínculo mecánico distorsiona el circuito de retroalimentación de posición.
Los perfiles de velocidad y aceleración también divergen drásticamente. Los ingenieros suelen limitar las velocidades del sistema giratorio para evitar el umbral de velocidad crítico de los husillos de bolas. Empujar un tornillo más allá de su velocidad crítica provoca latigazos y vibraciones severas. Las arquitecturas de accionamiento directo no están restringidas por límites de rotación mecánica. Rutinariamente superan los 5 metros por segundo de velocidad. Además, alcanzan fácilmente 10 G de aceleración, lo que permite movimientos de indexación ultrarrápidos.
Las características de manejo de fuerza y carga favorecen a los sistemas tradicionales en condiciones específicas. Las arquitecturas rotativas proporcionan una ventaja mecánica superior mediante la reducción de engranajes. Se destacan por mover cargas masivas de alta fricción vertical u horizontalmente. Las arquitecturas de accionamiento directo ofrecen fuerzas máximas increíblemente altas, pero normalmente ofrecen una densidad de fuerza continua más baja en comparación con las configuraciones con engranajes. Los ingenieros deben calcular cuidadosamente las fuerzas cuadráticas medias (RMS) para evitar el sobrecalentamiento de la bobina de accionamiento directo bajo cargas pesadas continuas.
Tabla: Comparación de métricas de rendimiento
| métrico | (husillo de bolas) | Motor lineal de imán permanente |
|---|---|---|
| Precisión de posicionamiento | Limitado por el juego y el paso del tornillo. | Limitado solo por la resolución del codificador |
| Velocidad máxima | Normalmente < 2 m/s (límite de látigo del tornillo) | Regularmente > 5 m/s |
| Aceleración | Bajo a moderado (1-2 Gs) | Extremadamente alto (> 10 Gs) |
| Densidad de fuerza continua | Alto (aprovechado por la reducción de engranajes) | Moderado (limitado por el calentamiento directo del serpentín) |
Las arquitecturas de accionamiento directo presentan desafíos de implementación únicos que exigen una cuidadosa supervisión de ingeniería. La gestión térmica sigue siendo una preocupación crítica para las aplicaciones de precisión. En una configuración de transmisión directa, la bobina de fuerza se acopla directamente al carro de carga útil. El calor se transfiere inmediatamente a la estructura de aplicación. Este calentamiento localizado provoca expansión térmica en herramientas de precisión. Los ingenieros mitigan este riesgo utilizando aire forzado o placas de refrigeración líquida dedicadas montadas entre el motor y la carga útil.
Los procedimientos de montaje requieren estrictos protocolos de seguridad. Entre el fuerza del núcleo de hierro y la pista magnética estacionaria existen fuerzas de atracción elevadas. Estas fuerzas complican significativamente la instalación. Los técnicos enfrentan graves riesgos de pellizcos si manipulan incorrectamente estos componentes magnéticos durante la integración de la máquina. Debe utilizar cuñas no magnéticas y herramientas de montaje especializadas al acoplar la bobina a la pista.
Los ingenieros también deben evaluar el par dentado y la ondulación de la fuerza. El par dentado se produce cuando la bobina con núcleo de hierro pasa sobre polos magnéticos individuales. Esto crea un perfil de movimiento brusco a velocidades extremadamente bajas. Clasificamos las soluciones de accionamiento directo en dos variantes principales para abordar esto:
La confiabilidad del sistema influye en gran medida en su decisión arquitectónica final. Los sistemas rotativos tradicionales utilizan componentes muy comercializados. Si bien están ampliamente disponibles, estos componentes exigen programas de mantenimiento rigurosos. Los tornillos de avance y los cojinetes lineales requieren intervalos de lubricación regulares. Debe planificar el reemplazo periódico de piezas mecánicas desgastadas. Este tiempo de inactividad planificado altera los entornos de producción de alto ciclo las 24 horas del día, los 7 días de la semana. Pasar por alto los programas de lubricación provoca una rápida degradación del sistema.
Las configuraciones de transmisión directa representan un cambio fundamental en la filosofía de mantenimiento de las máquinas. Debido a que estos sistemas utilizan un movimiento real sin contacto, el desgaste mecánico prácticamente se elimina. Las únicas piezas en contacto son los cojinetes guía lineales que soportan la carga útil. Se evita la rápida degradación típica de los husillos de bolas que funcionan bajo fuertes aceleraciones.
Sin embargo, implementar el movimiento sin contacto requiere la integración de componentes especializados. Los motores lineales exigen escalas lineales ópticas o magnéticas de alta precisión que recorren todo su recorrido. También necesita pistas de imanes de tierras raras que abarquen todo el recorrido. Si bien estos sistemas permanecen en gran medida libres de mantenimiento, su integración inicial requiere una alta precisión. Las unidades de transmisión directa correctamente instaladas ofrecen una confiabilidad excepcional a largo plazo durante miles de horas de funcionamiento sin intervención mecánica.
Comprender la subcategorización del factor de forma le ayuda a seleccionar el hardware exacto para su caso de uso específico. El mercado ofrece principalmente arquitecturas planas y arquitecturas tubulares. Cada uno tiene un propósito operativo distinto.

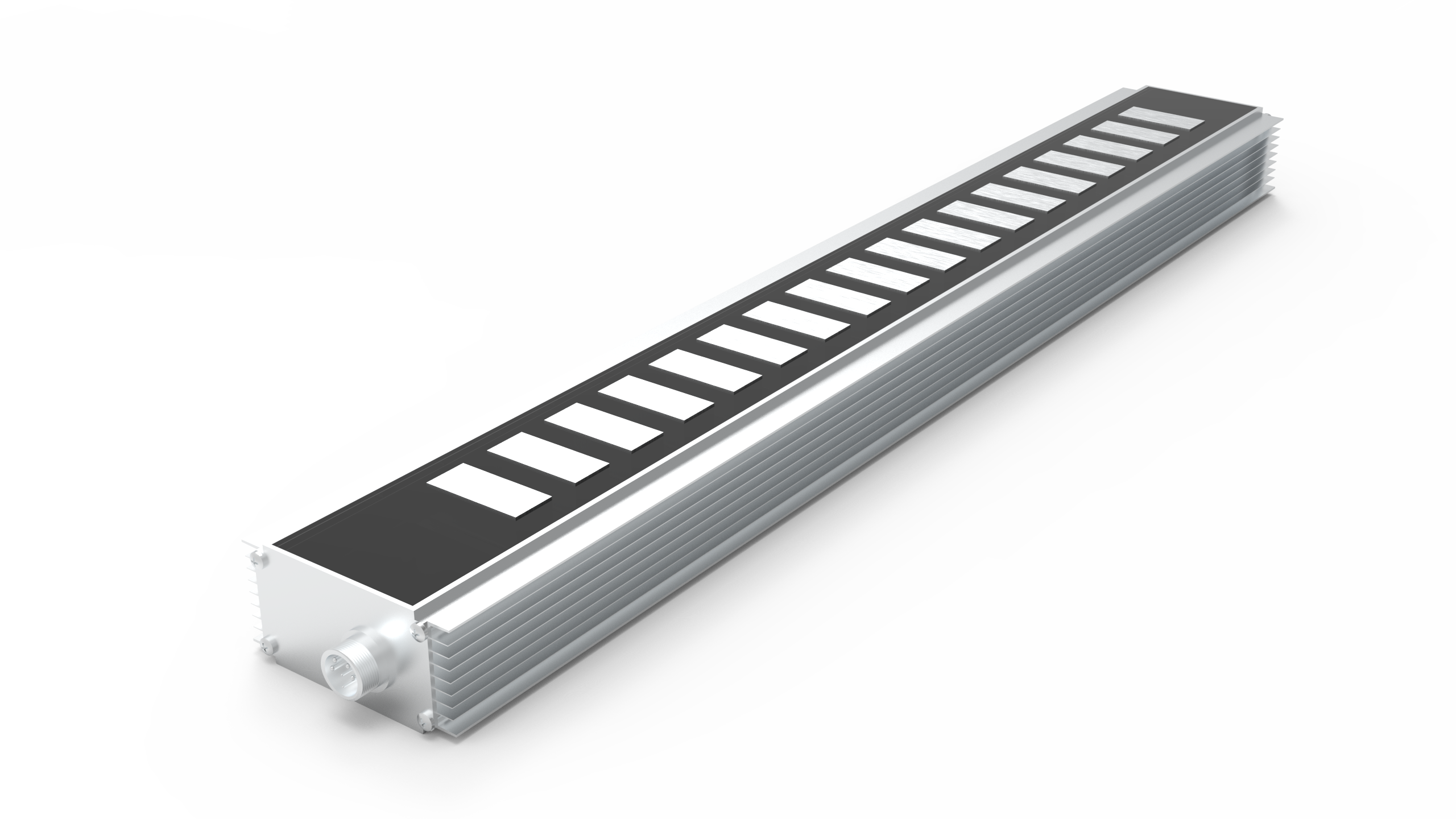

Las arquitecturas planas o de canal en U dominan los sectores de ultra alta precisión. El diseño de canal en U sin hierro elimina las fuerzas de atracción entre la bobina y el riel. Esta elección estructural reduce la carga del rodamiento y elimina por completo la fluctuación de la fuerza. Debe especificar este factor de forma para precisión extrema, cargas útiles de baja masa y aplicaciones que requieren una estabilidad de velocidad perfecta. Las máquinas de inspección óptica y litografía de semiconductores utilizan casi exclusivamente diseños sin plancha.
Las arquitecturas de eje lineal tubular ofrecen una propuesta de valor completamente diferente. Estos modelos encierran los imanes de tierras raras dentro de un tubo de acero inoxidable. La bobina de fuerza se enrolla completamente alrededor de este eje. Este diseño anula inherentemente las fuerzas de atracción radiales extremas, lo que hace que el montaje sea mucho más seguro. Los modelos tubulares sirven como excelentes reemplazos directos para los cilindros neumáticos tradicionales. Además, son inherentemente más fáciles de sellar contra contaminantes ambientales. Muchas variantes tubulares cumplen con el estándar de lavado IP67 o IP69K. Esto los hace ideales para el procesamiento de alimentos, el envasado y los entornos industriales hostiles donde las pistas magnéticas planas atraerían desechos ferrosos destructivos.
Elegir entre movimiento giratorio y de accionamiento directo se reduce a alinear la física con los requisitos específicos de su aplicación. Ninguna tecnología por sí sola actúa como una solución universal. Debe evaluar su carga, umbral de precisión y restricciones ambientales. Utilice las siguientes pautas para informar su proceso de especificación.
La elección entre transmisión mecánica y transmisión directa rara vez gira en torno a qué tecnología es universalmente mejor. Requiere hacer coincidir meticulosamente la física del motor con la tolerancia de su aplicación al juego, el rendimiento requerido y las restricciones ambientales. Las configuraciones tradicionales siguen dominando las aplicaciones de alto torque y cargas pesadas. Sin embargo, las arquitecturas de accionamiento directo ofrecen una velocidad incomparable, una precisión submicrónica y una confiabilidad sin contacto para tareas de automatización avanzadas.
Su próximo paso requiere una evaluación práctica del sistema. Primero, trace su perfil de movimiento exacto, incluida la aceleración máxima y la fuerza RMS continua. A continuación, solicite una simulación térmica basada en su ciclo de trabajo específico para garantizar temperaturas de funcionamiento seguras. Finalmente, utilice una matriz calculadora de tamaño para comparar los tiempos de asentamiento esperados entre un husillo de bolas y una etapa de accionamiento directo. La rigurosa simulación frontal le garantiza especificar la arquitectura perfecta para su desafío de ingeniería exacto.
R: No. Debido a que son de transmisión directa y carecen de componentes de transmisión mecánica como engranajes o tornillos de bolas, el juego se elimina inherentemente del perfil de movimiento.
R: No inherentemente. A diferencia de un tornillo de avance que puede autobloquearse mediante fricción, los motores lineales dejarán caer cargas verticales ante la pérdida de energía, a menos que integre frenos neumáticos o magnéticos externos.
R: Depende del diseño específico. Las pistas magnéticas planas expuestas pueden atraer polvo ferroso y provocar fallas rápidas. Para entornos hostiles, debe especificar arquitecturas tubulares cerradas o sistemas que utilicen cubiertas protectoras con clasificación IP.
