Pasar de sistemas mecánicos rotativos a lineales a hardware de accionamiento directo cambia fundamentalmente las capacidades de automatización. Esta transición también traslada en gran medida la carga de ingeniería a una adaptación térmica y de carga útil precisa. Los equipos deben repensar por completo sus hábitos tradicionales de diseño de movimientos. La automatización moderna exige continuamente un posicionamiento submicrónico y un rendimiento progresivamente mayor. Debido a estos estrictos requisitos, los ingenieros deben evaluar los sistemas lineales mucho más allá de las afirmaciones básicas de velocidad máxima.
La evaluación de métricas de picos simples a menudo oculta los desafíos críticos de integración. Esta guía desglosa detalladamente factores de rendimiento específicos, realidades de implementación y compensaciones técnicas. Debe navegar por estas variables para especificar el equipo correcto para tareas exigentes. Le mostraremos cómo evaluar estos sistemas de manera efectiva. Aprenderá cómo integrar estas soluciones con éxito en entornos de alto riesgo.
No se puede seleccionar correctamente un sistema de movimiento sin definir primero criterios estrictos de éxito. Los ingenieros suelen fracasar porque se saltan el mapeo de aplicaciones fundamentales. Necesita una comprensión clara de sus objetivos mecánicos antes de revisar los catálogos de proveedores. La definición temprana de estos parámetros evita costosos rediseños posteriores.
Debes establecer una línea base concreta para tu proyecto. Diferenciar claramente entre reemplazar un sistema heredado y diseñar una etapa de precisión totalmente nueva. La actualización de un husillo de bolas o un cilindro neumático existente introduce limitaciones mecánicas únicas. Tienes limitaciones de espacio rígidas. Probablemente ya tenga plantillas de montaje. Los proyectos totalmente nuevos le brindan libertad estructural. Puede diseñar el bastidor de la máquina específicamente para soportar cargas dinámicas elevadas. Esta libertad le permite aprovechar al máximo la tecnología de transmisión directa.
A continuación, debe identificar su variable limitante principal. Cada aplicación empuja contra un límite físico distinto. Identificar este límite reduce inmediatamente sus opciones de hardware. Considere las siguientes restricciones comunes:
La selección de motores lineales requiere equilibrar estas prioridades en competencia. No se puede optimizar para todas las variables simultáneamente. Identifique la métrica de rendimiento más crítica para su máquina. Optimice toda su etapa de movimiento en torno a este objetivo principal.
Es esencial comprender las diferencias mecánicas entre los actuadores tradicionales y los sistemas de accionamiento directo. Los sistemas tradicionales se basan en enlaces mecánicos para convertir el movimiento giratorio en movimiento lineal. Los cinturones se estiran con el tiempo. Los engranajes introducen reacción. Los husillos de bolas sufren desgaste por fricción. Las configuraciones de transmisión directa eliminan por completo estos componentes mecánicos intermedios. El motor se conecta directamente a la carga útil. Esta conexión directa proporciona cero juego mecánico. Obtienes una mayor rigidez dinámica. También experimentará un desgaste mecánico a largo plazo significativamente menor.

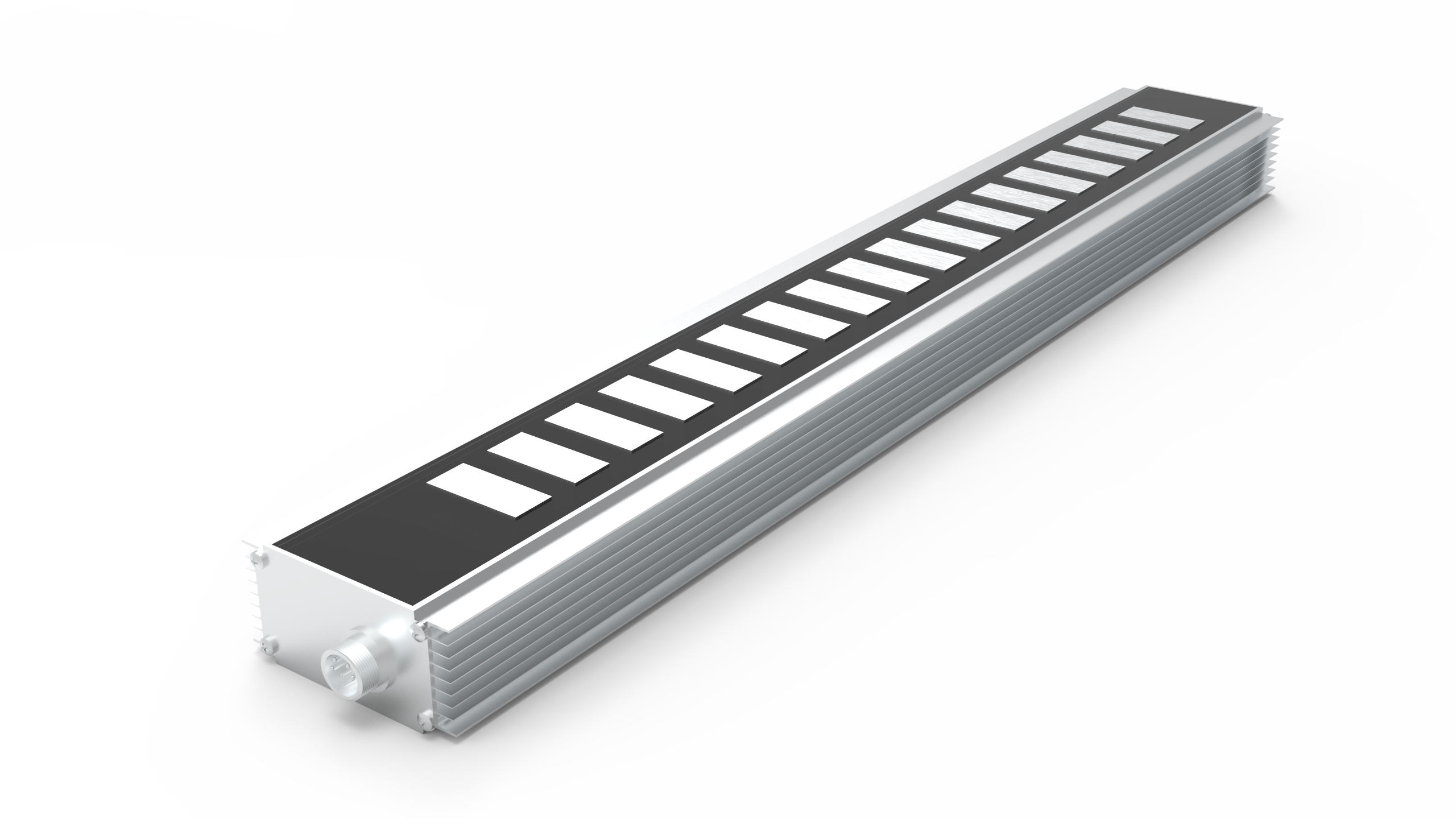

Cuando evalúa un motor lineal de imán permanente , debe elegir entre diseños con núcleo de hierro y sin hierro. Cada arquitectura sirve perfiles operativos drásticamente diferentes. Los diseños de núcleo de hierro presentan bobinas envueltas alrededor de laminaciones de acero. Esta estructura ofrece una fuerza continua extremadamente alta. También proporciona una excelente disipación del calor. Sin embargo, el núcleo de hierro introduce fuerzas dentadas. También crea una atracción magnética masiva entre la bobina y la pista del imán. Los diseños Ironcore funcionan mejor para máquinas herramienta pesadas.
Los diseños sin hierro o con canal en U funcionan de manera diferente. Los fabricantes incrustan las bobinas en una resina epoxi. Colocan este conjunto entre dos pistas magnéticas opuestas. Esta configuración elimina el engranaje por completo. Produce fuerza de atracción magnética cero. La masa más ligera permite un movimiento ultrasuave. Sin embargo, los diseños sin hierro ofrecen una menor densidad de fuerza. También sufren de una peor disipación térmica en comparación con las unidades con núcleo de hierro. Destacan en tareas de microposicionamiento ultrasuaves y de alta velocidad.
| Característica | Diseño con núcleo de hierro | Diseño sin hierro (canal en U) | Husillo de bolas tradicional |
|---|---|---|---|
| Fuerza continua | muy alto | Moderado | muy alto |
| Efecto dentado | Presente (Requiere compensación) | Cero | Ninguno |
| Atracción magnética | Alto tirón hacia abajo | Cero | N / A |
| Disipación térmica | Excelente (a través de núcleo de hierro) | Deficiente (bobinas aisladas con epoxi) | Bien |
| Mejor aplicación | Mecanizado de cargas pesadas | Microposicionamiento de alta velocidad | Alto empuje vertical |
No se deben abandonar universalmente los actuadores tradicionales. A veces, seguir con alternativas tiene más sentido desde el punto de vista de la ingeniería. Los husillos de bolas servoaccionados manejan cargas verticales elevadas de forma eficaz sin necesidad de contrapesos complejos. Si su aplicación mueve masas pesadas estrictamente en un eje Z, los husillos de bolas suelen proporcionar una mecánica a prueba de fallos más segura. Las limitaciones presupuestarias también pueden obligarle a optar por actuadores tradicionales para perfiles de movimiento menos exigentes.
Los ingenieros deben analizar en profundidad factores de rendimiento específicos durante la fase de evaluación. Las especificaciones en bruto a menudo ocultan realidades de aplicaciones complejas. Debe examinar estas cinco áreas para garantizar un funcionamiento confiable.
Muchos ingenieros caen en una trampa de marketing común durante el dimensionamiento inicial. Seleccionan hardware basándose únicamente en índices de fuerza máxima. Este error compromete rápidamente la confiabilidad de la máquina. La fuerza máxima representa la salida máxima absoluta que pueden generar las bobinas. Sin embargo, el sistema normalmente puede mantener esta producción solo durante fracciones de segundo. Si opera con la fuerza máxima durante demasiado tiempo, los límites térmicos se sobrepasan rápidamente. Las bobinas se sobrecalentarán y fallarán.
La verdadera métrica que debes evaluar es la fuerza continua. Debe asignar con precisión el requisito de fuerza cuadrática media (RMS) de su aplicación. Compare este valor RMS con la clasificación de fuerza continua. Asegúrese de que su fuerza RMS se mantenga segura por debajo del límite térmico continuo. Esta práctica garantiza que el sistema funcione de manera confiable en turnos de producción sostenidos.
Las dependencias a nivel del sistema dictan la precisión real de la máquina. El hardware de accionamiento directo es inherentemente preciso, pero no funciona de forma aislada. El sistema es tan preciso como su codificador lineal. También está limitado por la rigidez de sus cojinetes mecánicos. Si sus rieles guía se desvían bajo carga, su precisión desaparece.
La coincidencia de resoluciones sigue siendo fundamental para el éxito de la automatización. Debe asegurarse de que el circuito de retroalimentación seleccionado coincida con los requisitos de posicionamiento de su carga útil. Los codificadores ópticos proporcionan una precisión nanométrica excepcional para equipos semiconductores. Los codificadores magnéticos ofrecen una confiabilidad sólida para entornos industriales sucios. Elija el mecanismo de retroalimentación que se alinee perfectamente con sus necesidades ambientales y de precisión.
El rendimiento dinámico define los límites de rendimiento. Debe evaluar cuidadosamente la eficiencia de la masa en movimiento. Calcule la relación entre la masa en movimiento (la fuerza) y su carga útil específica. Una masa en movimiento más baja permite velocidades de aceleración significativamente mayores. También garantiza tiempos de liquidación mucho más rápidos al final de una mudanza. Los tiempos de asentamiento más rápidos reducen directamente el tiempo total del ciclo.
La ondulación de la velocidad merece igual atención. Se debe valorar la capacidad de mantener una velocidad constante y sin microfluctuaciones. Estas fluctuaciones alteran gravemente los procesos sensibles. La dispensación de adhesivos, obleas de escaneo o materiales de impresión requiere un control de velocidad impecable. Los diseños sin hierro suelen funcionar mejor cuando la ondulación de la velocidad debe permanecer cerca de cero.
La generación de calor presenta un importante desafío de implementación. Debe enfrentar las realidades térmicas al principio de la fase de diseño. En los sistemas rotativos, el motor suele estar alejado de la carga útil. El calor se disipa antes de llegar a los materiales sensibles. En configuraciones de transmisión directa, las bobinas a menudo se encuentran directamente adyacentes a la carga útil. El calor se transfiere rápidamente a sus herramientas.
Debe evaluar diferentes estrategias de enfriamiento según su ciclo de trabajo. El enfriamiento pasivo depende completamente de la convección ambiental. Funciona bien para operaciones de ciclo de trabajo bajo. Las máquinas de alto rendimiento exigen una refrigeración activa. Es posible que necesites aire forzado sobre las bobinas. Algunas aplicaciones extremas requieren canales de refrigeración líquida integrados directamente en el bloque de fuerza. Planifique su estrategia térmica antes de finalizar su diseño estructural.
Las limitaciones de espacio dictan muchas arquitecturas de automatización. Debe evaluar rigurosamente las opciones de factor de forma. La miniaturización impulsa la automatización de laboratorios modernos y el diseño de dispositivos médicos. Los actuadores compactos y microlineales le permiten empaquetar movimientos complejos en espacios increíblemente reducidos.
La modularidad también afecta su cronograma de ingeniería. Evaluar si un fabricante proporciona etapas totalmente integradas. Estas etapas combinan las bobinas, los cojinetes y los codificadores en una unidad prealineada. Este enfoque ahorra enormes horas de ingeniería. Alternativamente, comprar componentes en bruto requiere un mecanizado personalizado y una alineación precisa. Evalúe su capacidad de ingeniería interna antes de elegir entre componentes y etapas integradas.
Especificar el hardware central sólo resuelve la mitad del rompecabezas de ingeniería. Los riesgos de implementación ocultos a menudo descarrilan proyectos de automatización prometedores. Debe anticipar estas realidades de integración para evitar costosas fallas en las máquinas.
Las fallas de las vías de cable representan el punto de falla más común. El movimiento repetitivo de alta velocidad tensiona inherentemente los cables en movimiento. Los cables estándar se romperán bajo una flexión continua. Debe especificar cables clasificados de alta flexibilidad. Además, debe diseñar el portacables respetando estrictas directrices sobre radios de curvatura. Un radio de curvatura estrecho destruye los cables rápidamente. Asigne un amplio espacio físico para los bucles de cables durante la fase inicial de CAD.
Las fuerzas de atracción magnética crean inmensos desafíos estructurales. Este problema se aplica exclusivamente a los diseños con núcleo de hierro. Te enfrentas a una tracción extrema hacia abajo entre el bloque de la bobina y la pista del imán. Esta fuerza invisible actúa constantemente, incluso cuando no está alimentada. Debe especificar rodamientos de guía lineal significativamente sobredimensionados para contrarrestar este tirón. Los rodamientos estándar se desgastarán prematuramente bajo esta carga oculta.
Las vulnerabilidades ambientales requieren una mitigación proactiva. Las pistas magnéticas expuestas atraen desechos ferrosos como los imanes atraen limaduras de hierro. En una instalación metalúrgica, estos desechos se acumulan rápidamente. Los escombros provocan atascos y cortocircuitos catastróficos. Abordar estas realidades tempranamente. Incorpore fuelles protectores en su diseño mecánico. Utilice cubiertas duras para proteger las vías. En entornos muy sucios, especifique actuadores cerrados con clasificación IP para sellar completamente la mecánica.
Finalmente, el ajuste y la compatibilidad del controlador dictan el éxito dinámico. La mecánica de transmisión directa de alto rendimiento requiere servoaccionamientos avanzados. La falta de amortiguación mecánica significa que la resonancia puede desestabilizar fácilmente el sistema. Necesita unidades con bucles de control de alta frecuencia. Deben procesar instantáneamente los datos del codificador de alta resolución. Verifique la compatibilidad del controlador antes de finalizar la compra de hardware.
La transición de la evaluación teórica a la selección real de componentes requiere un enfoque estructurado. Siga un camino lógico estricto para preseleccionar con confianza a sus proveedores de hardware.
Debe tomar los siguientes pasos prácticos una vez que limite sus opciones. No confíe exclusivamente en las métricas estándar de las hojas de datos. Solicite datos de pruebas empíricas de proveedores preseleccionados. Solicite modelos CAD de inmediato. Importe estos modelos a su ensamblaje para verificar el ajuste estructural. Utilice ingenieros de aplicaciones de proveedores para validar los cálculos de vida útil de sus rodamientos antes de emitir órdenes de compra.
La integración exitosa de sistemas de movimiento avanzados requiere una ingeniería diligente. Debes priorizar el emparejamiento de fuerza continuo sobre las llamativas afirmaciones de velocidad máxima. Necesita una estrategia térmica sólida para evitar daños en la carga útil y fallos de la bobina. La integración del codificador dicta la máxima precisión del sistema. Estos elementos importan mucho más que las especificaciones de velocidad brutas por sí solas.
Cuando se especifica correctamente, la tecnología de transmisión directa trasciende el estado de los componentes básicos. Se convierte en la ventaja competitiva definitoria de su sistema automatizado. El movimiento suave, el juego cero y la vida útil mecánica infinita elevan completamente el rendimiento de la máquina. Siga estos pasos de evaluación rigurosamente. Construirás equipos de automatización de última generación altamente confiables.
R: Primero debe calcular su perfil de movimiento exacto, incluidas las fases de aceleración, velocidad constante y desaceleración. Determina tu masa total en movimiento. Utilice estos parámetros para calcular las fuerzas máximas y continuas. Finalmente, asigne su fuerza RMS requerida contra el límite térmico continuo del motor para garantizar un funcionamiento seguro.
R: Los modelos Ironcore utilizan laminaciones de acero, lo que proporciona una alta fuerza continua y un enfriamiento excelente, pero introducen engranajes y una fuerte atracción magnética. Los modelos sin hierro encierran las bobinas en epoxi. Ofrecen un movimiento ultrasuave, cero engranajes y menor masa, pero ofrecen menor fuerza y disipación térmica reducida.
R: Sí, requieren servoaccionamientos avanzados. Debido a que los sistemas de transmisión directa carecen de amortiguación mecánica, son propensos a la resonancia. Las unidades deben contar con bucles de conmutación de gran ancho de banda. También deben procesar instantáneamente señales de alta frecuencia procedentes de codificadores lineales de alta resolución para mantener un control estable.
R: Los sistemas de propulsión directa ofrecen una vida útil casi infinita porque utilizan propulsión magnética sin contacto. Eliminan por completo el desgaste mecánico. La vida útil del sistema está dictada estrictamente por los componentes secundarios, principalmente los cojinetes de guía lineal y las vías móviles de gestión de cables.
