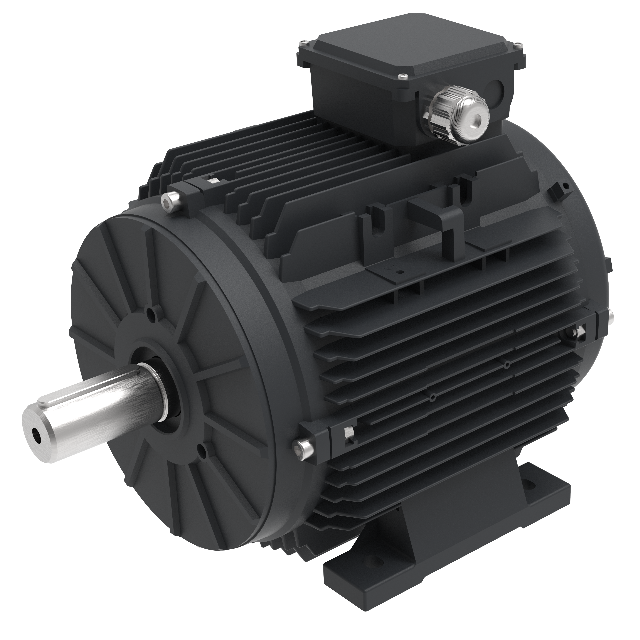

El motor T100 EC es un motor síncrono de imán permanente tipo EC con estructura IEC 100 para equipos de manipulación de fluidos y ventilación de velocidad variable. Debido a que el VFD permanece fuera del motor, los integradores pueden elegir su marca de variador preferida, centralizar los variadores en un gabinete de control y operar varios motores T100 EC desde un solo variador. El lado del motor contiene menos componentes electrónicos, lo que se adapta a entornos de instalación exigentes. Hay dos variantes de entrada disponibles: monofásica de 200 a 277 V para sitios sin alimentación trifásica y trifásica de 360 a 460 V para mayor salida. La plataforma EC alcanza una eficiencia IE5+, con eficiencias solo del motor del 90 al 96 por ciento según IEC 60034-30-1.
Artículo | Variante Monofásica 230 V | Variante Trifásica 400 V |
|---|---|---|
Modelo | T100ECI10F18C2B34S1 | T100ECI12F30C2B34T1 |
Par nominal | 10 N·m | 11,3 N·m |
Potencia nominal | 1,88 kilovatios a 1800 rpm | 3,79 kW a 3200 rpm |
Rango de velocidad | 600-1800 rpm | 600-3200 rpm |
Potencia de entrada | 200-277 V, 50/60 Hz, Monofásico | 360-460 V, 50/60 Hz, Trifásico |
Corriente nominal | 12,5 A a 1800 rpm | 7,8 A a 3200 rpm |
Máxima eficiencia total del sistema | Aprox. 90% (incluidas las pérdidas de VFD) | Aprox. 89,5% (incluidas las pérdidas de VFD) |
Método de enfriamiento | IC416 ventilación forzada | IC416 ventilación forzada |
Montaje | Brida B34 | Brida B34 |
Clasificación de protección | IP55 (actualizable a IP66) | IP55 (actualizable a IP66) |
Temperatura ambiente | -25°C a +40°C | -25°C a +40°C |
El motor T100 EC utiliza un VFD externo en lugar de un variador integrado. Un variador central puede suministrar varios motores T100 EC y los integradores pueden estandarizar una marca de variador y un diseño de gabinete elegidos. El soporte para la selección de unidades está disponible a través de nuestro equipo técnico de preventa.
La plataforma EC sobre la que está construido el motor T100 EC alcanza una eficiencia IE5+, con eficiencias solo del motor del 90 al 96 por ciento. La eficiencia total máxima medida del sistema, incluidas las pérdidas del VFD, es aproximadamente del 90 por ciento para la variante monofásica y del 89,5 por ciento para la variante trifásica, en los puntos operativos de la tabla de especificaciones.
La plataforma EC admite dos bandas de velocidad basadas en conexión: estrella (Y) a 100-1800 rpm y delta a 300-3600 rpm en toda la serie. Las variantes entregadas funcionan dentro de los límites de la tabla, 600-1800 rpm para la unidad monofásica y 600-3200 rpm para la unidad trifásica, cubriendo tareas de ventilador tanto de baja velocidad como de alto par y de mayor velocidad.
Las dimensiones de montaje siguen los estándares de marco IEC 100 y el eje de 28 mm utiliza un chavetero estándar IEC. Un motor de CA con estructura IEC 100 existente se puede reemplazar sin una placa adaptadora, siempre que esté instalado un VFD externo.
Las variantes actuales del motor T100 EC utilizan montaje con brida B34. La serie más amplia admite B3, B30, B14, B5, B34, B35, B14B y B5R, y los pies en las variantes con pies son extraíbles. Confirme el acuerdo al realizar el pedido.
La extensión del eje de 28 mm tiene un chavetero IEC estándar. Los planos de instalación bidimensionales y tridimensionales están disponibles a pedido para verificar la holgura del impulsor y el ajuste de la brida.
El motor T100 EC utiliza ventilación forzada IC416 y no es autoventilado en todo su rango de velocidades. Los instaladores deben verificar el flujo de aire sobre el motor a la velocidad de funcionamiento más baja.
El motor T100 EC se utiliza en ventiladores de aire acondicionado central, ventilación de ganado, ventiladores de almacenamiento en frío, refrigeración de centros de datos, ventiladores industriales, bombas de agua, equipos de eliminación de polvo y modernizaciones de motores de CA. La variante monofásica se adapta a sitios sin energía trifásica; la variante trifásica se adapta a tareas de mayor potencia.
El voltaje, la velocidad, el diámetro del eje, el montaje, el método de control, la longitud del cable y los conectores se pueden personalizar, y se ofrece fabricación OEM a clientes industriales y empresariales. La plataforma EC se extiende hasta 30 kW. Para temperaturas ambiente fuera de -25 °C a +40 °C, hay disponible un modelo personalizado y se pueden especificar marcas de rodamientos.
No. El motor T100 EC es un PMSM tipo EC y debe combinarse con un VFD externo. Un variador puede hacer funcionar varios motores T100 EC; Póngase en contacto con nuestro equipo técnico para conocer el tamaño de la unidad.
La variante monofásica funciona con 200-277 V y entrega 1,88 kW a 1800 rpm, mientras que la variante trifásica funciona con 360-460 V y entrega 3,79 kW a 3200 rpm. Los valores completos aparecen en la tabla de especificaciones.
Sí. Sus dimensiones de montaje y su eje con chaveta de 28 mm siguen los estándares de marco IEC 100, por lo que no se requiere placa adaptadora. Se debe agregar un VFD externo y el cableado de control correspondiente.
El motor T100 EC cuenta con certificaciones CE y ETL. La garantía es de 12 meses desde la recepción para pedidos nacionales y de 18 meses desde el envío para pedidos extranjeros.
