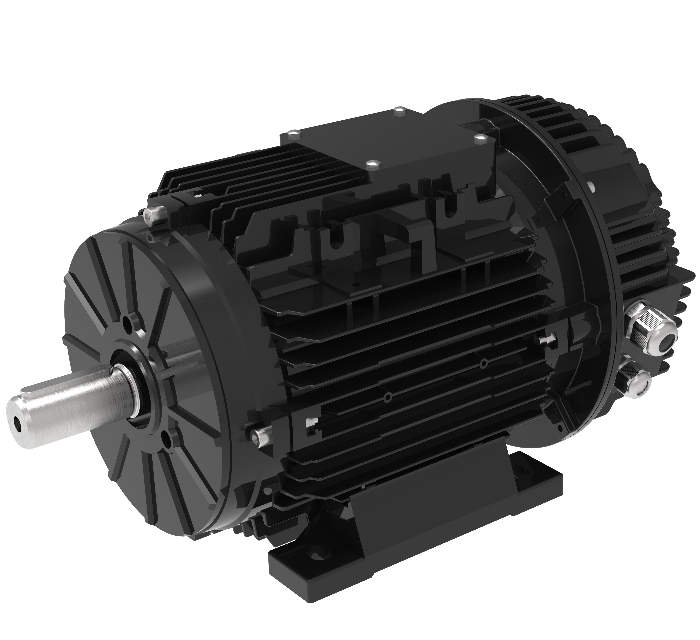

Con el variador colocado dentro del motor, el motor VFD integrado T100ECI no necesita VFD externo, gabinete de variador ni cable blindado: un juego de cables conecta la alimentación y el control, reduciendo el espacio del panel y los pasos de puesta en servicio. El diseño PMSM del rotor interno ofrece imanes de neodimio, hierro, boro o ferrita, regulación de par constante entre 600 y 3000 rpm y eficiencia EU IE5 según IEC 60034-30-1, equivalente a China Clase 1. La plataforma ECI alcanza hasta 5 kW.
Artículo | Valor |
|---|---|
Rango de potencia | 0,63-3,58 kW (bastidor IEC 100) |
Par nominal (variante representativa) | 10 N·m |
Potencia nominal (variante representativa) | 3,14 kW a 3000 rpm |
Potencia de entrada | 360-460 V, 50/60 Hz, Trifásico |
Rango de velocidad | 600-3000 rpm |
Eficiencia | Hasta 91,9 % a 3000 rpm (eficiencia total del sistema, incluidas las pérdidas del VFD) |
Clase de eficiencia energética | IE5 (IEC 60034-30-1) |
Clasificación de protección | IP55-IP66 |
Modos de control | Modbus RS485, 0-10 V, PWM |
Funciones de protección | Sobrecorriente, bloqueo del rotor, pérdida de fase, sobretemperatura IPM, arranque por viento inverso |
Temperatura ambiente | -25°C a +40°C |
Montaje | B3, B14, B5; pies removibles; Todos los tipos de montaje estándar IEC son compatibles. |
Extensión del eje | Diámetro 28 mm, longitud del eje 60 mm |
Certificación / Garantía | CE/ETL; 12 meses nacional (18 meses en el extranjero) |
El motor VFD integrado T100ECI elimina la unidad externa, el gabinete, el cable blindado y el cableado separado; funciona después de la conexión del cable, lo que reduce el costo del panel de transmisión y los puntos de cableado en proyectos con múltiples ventiladores.
A 3000 rpm, el motor ECI T100ECI alcanza una eficiencia total del sistema medida de hasta el 91,9 %, incluidas las pérdidas del VFD: rendimiento completo del motor y la transmisión, no una cifra solo del motor. Está clasificado como IE5 según IEC 60034-30-1 y, en comparaciones de fabricantes, utiliza entre un 15 y un 20 % menos de energía que los motores de CA IE2/IE3 en funciones equivalentes de ventilador y bomba.
El motor de accionamiento integrado T100ECI acepta 0-10 V, PWM y Modbus RS485 para controladores de ventiladores EC y sistemas de gestión de edificios; Varios motores VFD integrados T100ECI se conectan en cascada en un bus RS485 para control de grupo en gallineros o centros de datos.
Cinco funciones protegen el motor ECI T100ECI: sobrecorriente, bloqueo del rotor, pérdida de fase, sobretemperatura IPM y arranque por viento inverso. El diseño sin escobillas no tiene piezas desgastables del conmutador y el servicio S1 con ventilación forzada admite un funcionamiento ininterrumpido.
El motor VFD integrado T100ECI ofrece montaje con patas B3, cara B14 o brida B5 con patas extraíbles. La Serie T admite todos los tipos de montaje IEC (B3, B30, B14, B5, B34, B35, B14B, B5R) y las dimensiones IEC 100 permiten el reemplazo del motor de CA en el lugar sin una placa adaptadora.

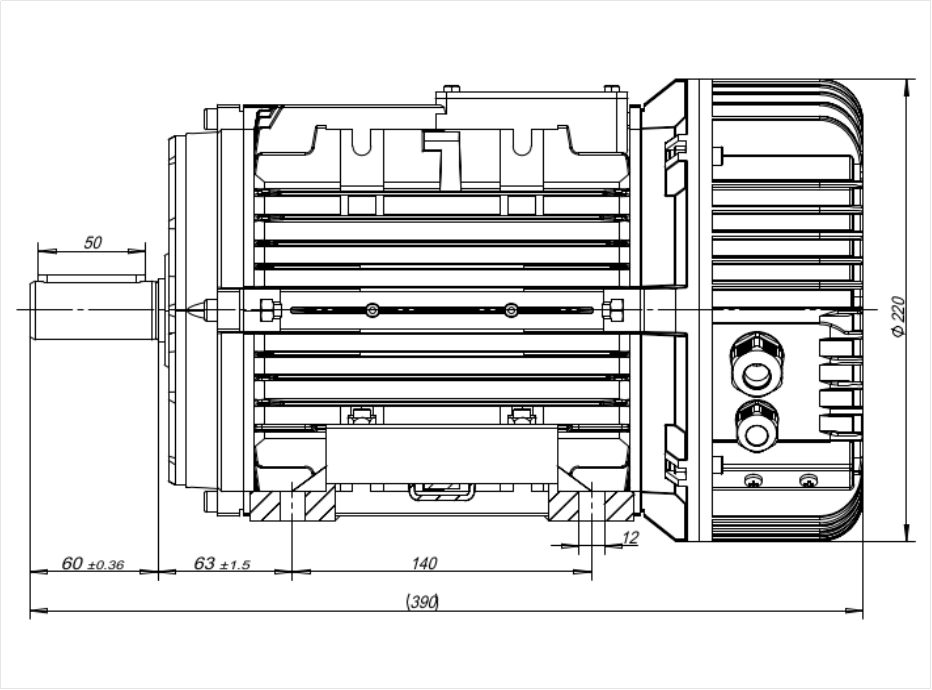

La extensión del eje tiene 28 mm de diámetro y 60 mm de largo con un chavetero IEC; el dibujo indica una longitud de llave de 50 mm, una longitud total de aproximadamente 390 mm y un diámetro trasero de Ø220 mm.
Dimensión | Valor |
|---|---|
Longitud de la chaveta (número del eje superior) | 50 mm |
Longitud de extensión del eje | 60 ±0,36 mm |
Sección frontal | 63 ±1,5 mm |
Sección central entre líneas de referencia de montaje | 140mm |
Sección trasera | 12 milímetros |
Longitud total (dimensión de referencia) | (390) milímetros |
Diámetro exterior trasero | Ø220mm |
Los valores están en milímetros; las figuras entre corchetes son dimensiones de referencia. Verifique el dibujo 2D/3D certificado antes de la instalación.
Cada motor de accionamiento integrado T100ECI incluye cables de alimentación de 1,5 m y de control de 1,5 m, protección IP55 (actualizable a IP66) y funcionamiento de -25 °C a +40 °C; Modelos personalizados y dibujos 2D/3D están disponibles bajo petición.
El motor VFD integrado T100ECI está diseñado para cargas continuas de ventiladores y bombas: ventiladores de ventilación para ganado, ventiladores de aire acondicionado centrales interiores y exteriores, refrigeración de gabinetes, ventiladores de almacenamiento en frío, refrigeración de centros de datos, ventiladores industriales, bombas de agua, equipos de eliminación de polvo y modernizaciones de ahorro de energía de motores de CA.
El voltaje, la velocidad, el diámetro del eje, el montaje, el modo de control, la longitud del cable, los conectores y la marca de rodamientos se pueden personalizar en el motor ECI T100ECI, y la fabricación OEM para las marcas de equipos es estándar. Los clientes industriales pueden enviar datos de puntos de servicio a nuestro equipo de preventa; Los motores VFD integrados T100ECI personalizados cubren ambientes exteriores de -25 °C a +40 °C.
No. El motor ECI T100ECI integra el variador dentro de la carcasa; Sólo los cables de alimentación y control se conectan al motor, sin unidad externa ni cable blindado.
La variante representativa del marco IEC 100 funciona con entrada trifásica de 360-460 V, 50/60 Hz, cubre 0,63-3,58 kW y regula más de 600-3000 rpm; Otros voltajes son personalizables.
Sí. El motor de accionamiento integrado T100ECI admite 0-10 V, PWM y Modbus RS485, y varios motores T100ECI ECI se conectan en cascada en un bus RS485 a través de un sistema de gestión de edificios o un controlador de ventilador.
El motor VFD integrado T100ECI cuenta con certificación CE y ETL: 12 meses desde la recepción a nivel nacional y 18 meses desde el envío para pedidos en el extranjero, en Europa, Norteamérica, Sudamérica y Australia.
