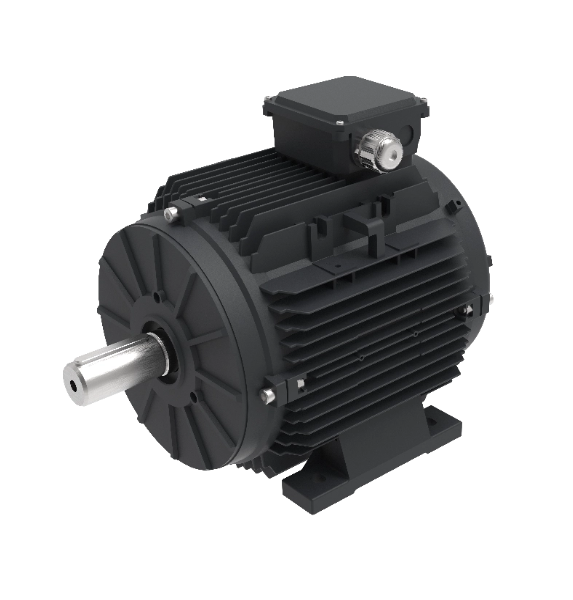

El motor T132 EC es el bastidor más grande de la línea T Series EC y está diseñado para un funcionamiento de alto par y baja velocidad. Se ofrecen dos variantes: una unidad de 1.800 rpm con un par nominal de 17,4 N·m y una unidad de 750 rpm con un par nominal de 48 N·m. La variante de 48 N·m acciona directamente ventiladores de gran diámetro, eliminando la caja de cambios o transmisión por correa de las configuraciones convencionales y reduciendo el desgaste de piezas. Como motor EC, el T132 es impulsado por un VFD externo, por lo que los integradores pueden centralizar el hardware y compartir un variador entre varios motores. La plataforma EC alcanza una eficiencia IE5+, con eficiencias solo del motor del 90 al 96 por ciento según IEC 60034-30-1.
Artículo | Variante de 1800 rpm | Variante de alto par de 750 rpm |
|---|---|---|
Modelo | T132ECI17F18C2B35RT1 | T132ECI48X07 |
Par nominal | 17,4 N·m | 48 N·m |
Potencia nominal | 3,28 kilovatios a 1800 rpm | 3,7 kW a 750 rpm |
Velocidad | Hasta 1800 rpm | Hasta 750 rpm |
Potencia de entrada | 360-460 V, 50/60 Hz, Trifásico | 360-460 V, 50/60 Hz, Trifásico |
Corriente nominal | 5,9 A a 1800 rpm | [Por confirmar]; consulte la hoja de datos |
Máxima eficiencia total del sistema | Aprox. 90,9% (incluidas las pérdidas de VFD) | Aprox. 89,3% (incluidas las pérdidas de VFD) |
Método de enfriamiento | IC416 ventilación forzada | IC418, velocidad mínima del aire 1,5 m/s |
Montaje | B34 (según dibujo; el código de modelo incluye B35R, por confirmar) | estándar B3; B5/B14 opcional; pies removibles |
Clasificación de protección | IP55 (actualizable a IP66) | IP55 (actualizable a IP66) |
Temperatura ambiente | -25°C a +40°C | -25°C a +40°C |
La variante del motor T132 EC de 750 rpm entrega 48 N·m y se acopla directamente a un impulsor de ventilador de gran diámetro sin caja de cambios ni transmisión por correa, eliminando esos puntos de mantenimiento y pérdidas mecánicas.
La plataforma EC alcanza una eficiencia IE5+, con eficiencias sólo del motor del 90 al 96 por ciento. La variante de 1800 rpm tiene una eficiencia total máxima medida del sistema de aproximadamente el 90,9 por ciento, incluidas las pérdidas del VFD, mientras que la variante de 750 rpm mide aproximadamente el 89,3 por ciento en los puntos operativos de la tabla.
Con el VFD externo, varios motores T132 EC pueden funcionar desde un hardware de accionamiento centralizado, lo que admite el control grupal de ventiladores de naves ganaderas o cámaras frigoríficas. Los integradores seleccionan su marca de unidades preferida; Nuestro equipo apoya la selección.
El motor T132 EC está clasificado para servicio continuo S1 y cuenta con certificaciones CE y ETL. El diseño PMSM sin escobillas no tiene conmutador ni escobillas, lo que reduce el mantenimiento programado en aplicaciones comparables.
La variante de 1800 rpm utiliza montaje con brida B34 según el plano de instalación; su código de pedido incluye la designación B35R, que debe confirmarse en el momento del pedido. La variante de 750 rpm utiliza un montaje de pie B3, con opciones de brida B5 y B14 y pies extraíbles; la serie admite el conjunto completo de disposiciones IEC.
La extensión del eje de 38 mm tiene un chavetero IEC estándar y las dimensiones de montaje siguen los estándares de marco IEC 132. Un motor de CA con estructura IEC 132 se puede reemplazar sin una placa adaptadora, sujeto a la instalación de un VFD externo. Dibujos bidimensionales y tridimensionales están disponibles bajo petición.
La variante de 1800 rpm utiliza ventilación forzada IC416. La variante de 750 rpm utiliza refrigeración IC418 y requiere una velocidad mínima del aire de 1,5 m/s sobre la superficie del motor. Los instaladores deben verificar el flujo de aire a la velocidad de funcionamiento más baja.
El motor T132 EC se aplica en ventiladores de ventilación para ganado grande, ventiladores de almacenamiento en frío, refrigeración de centros de datos, ventiladores industriales, equipos de eliminación de polvo, bombas de agua y modernizaciones de motores de CA. La variante de 750 rpm se adapta a ventiladores de accionamiento directo de baja velocidad y gran diámetro; la variante de 1800 rpm se adapta a tareas de bomba y ventilador de velocidad estándar.
El voltaje, la velocidad, el diámetro del eje, el montaje, el método de control, la longitud del cable y los conectores se pueden personalizar, y se proporciona fabricación OEM a clientes industriales y empresariales. La plataforma EC se extiende hasta 30 kW. Para temperaturas ambiente fuera de -25 °C a +40 °C, hay disponible un modelo personalizado y se pueden especificar marcas de rodamientos.
No. El motor T132 EC requiere un VFD externo. Un variador centralizado puede hacer funcionar varios motores T132 EC y nuestro equipo respalda la selección del variador.
El motor T132 EC de 750 rpm tiene una potencia nominal de 48 N·m y acciona directamente un impulsor de gran diámetro, lo que permite retirar la caja de cambios o la transmisión por correa cuando los requisitos de par y velocidad coinciden con la tabla de especificaciones.
La variante de 1800 rpm tiene una potencia nominal de 17,4 N·m y 3,28 kW con refrigeración IC416; la variante de 750 rpm tiene una potencia nominal de 48 N·m y 3,7 kW con refrigeración IC418 que requiere al menos 1,5 m/s de velocidad del aire.
El motor T132 EC cuenta con certificaciones CE y ETL y está clasificado para servicio continuo S1. La garantía es de 12 meses desde la recepción para pedidos nacionales y de 18 meses desde el envío para pedidos extranjeros.
