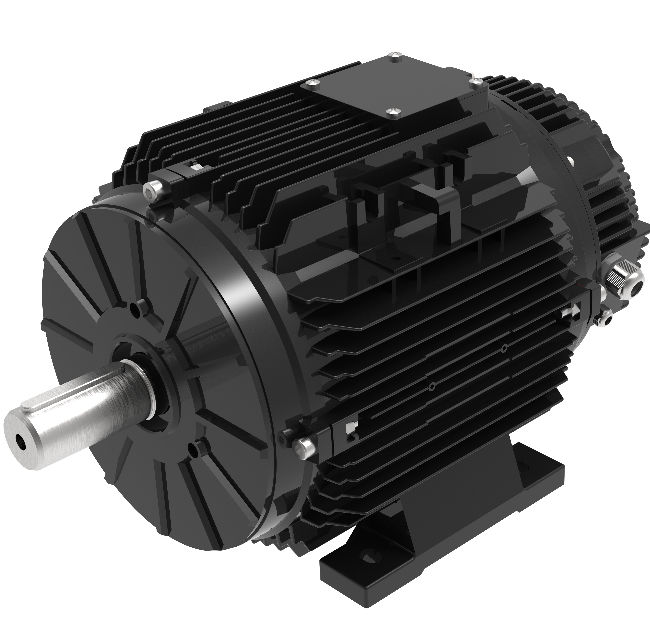

El motor EC de accionamiento integrado T132ECI es el modelo de alto torque de la línea ECI de la Serie T. Combina un motor síncrono de imán permanente (PMSM) con estructura IEC 132 con un variador de frecuencia integrado dentro de la carcasa del motor, lo que elimina la necesidad de un gabinete de variador externo, un cable de motor blindado o cableado de variador separado. La variante representativa ofrece un par nominal de 35 N·m en un rango de par constante de 100 a 900 rpm y 3,3 kW a 900 rpm, por lo que los ventiladores de gran diámetro pueden funcionar directamente sin caja de cambios ni correa. Cumple con la eficiencia IE5 según IEC 60034-30-1, registra una eficiencia máxima del sistema del 88,3 % a 900 rpm, incluidas las pérdidas del variador, y funciona con un suministro trifásico de 360-460 V, 50/60 Hz.
Artículo | Valor |
|---|---|
Rango de potencia | 1,63-3,54 kW (bastidor IEC 132) |
Par nominal (variante representativa) | 35 N·m |
Potencia nominal (variante representativa) | 3,3 kW a 900 rpm |
Potencia de entrada | 360-460 V, 50/60 Hz, Trifásico |
Rango de velocidad | 100-900 rpm |
Eficiencia | Hasta 88,3 % a 900 rpm (eficiencia total del sistema, incluidas las pérdidas de accionamiento) |
Clase de eficiencia energética | IE5 (IEC 60034-30-1) |
Clase de protección | IP55-IP66 |
Modos de control | Modbus RS485, 0-10 V, PWM |
Funciones de protección | Sobrecorriente, bloqueo del rotor, pérdida de fase, sobretemperatura IPM, arranque por viento inverso |
Temperatura ambiente | -25°C a +40°C |
Método de enfriamiento | TEAO, velocidad mínima del aire 3 m/s |
Montaje | estándar B3; B5/B14 opcional; pies removibles |
Extensión del eje | Diámetro 38mm |
Certificación / Garantía | CE/ETL; 12 meses (18 meses en el extranjero) |
El T132ECI ofrece un par nominal de 35 N·m de 100 a 900 rpm, lo que permite montar un impulsor centrífugo o axial de gran diámetro directamente en el eje. Esto elimina la caja de cambios o la transmisión por correa utilizada en los trenes de ventiladores convencionales y reduce la cantidad de piezas de desgaste.
A 900 rpm, el motor registra una eficiencia total máxima del sistema del 88,3%, medida en el punto nominal, incluidas las pérdidas de accionamiento. Los motores de inducción de CA muestran su menor eficiencia en trabajos de baja velocidad y alta carga; El T132ECI está clasificado como IE5 según IEC 60034-30-1 en este rango.
Con el variador incorporado, cada motor necesita un cable de alimentación y un cable de control. Acepta control de 0-10 V, PWM y Modbus RS485, y varios motores pueden compartir un bus RS485 para el control grupal de la ventilación del gallinero o la circulación del aire en cámaras frigoríficas.
El variador proporciona protección contra sobrecorriente, bloqueo del rotor, pérdida de fase, sobretemperatura IPM y arranque por viento inverso. Con clasificación S1 de servicio continuo y rotor sin escobillas, admite flotas de ventiladores desatendidos con mantenimiento programado limitado.
El montaje del pie B3 es estándar; El montaje de brida B5 y B14 es opcional y los pies son extraíbles. Las dimensiones siguen los estándares IEC, por lo que un motor de CA con estructura IEC 132 se puede reemplazar en su posición sin una placa adaptadora; La serie admite todas las disposiciones de montaje IEC.

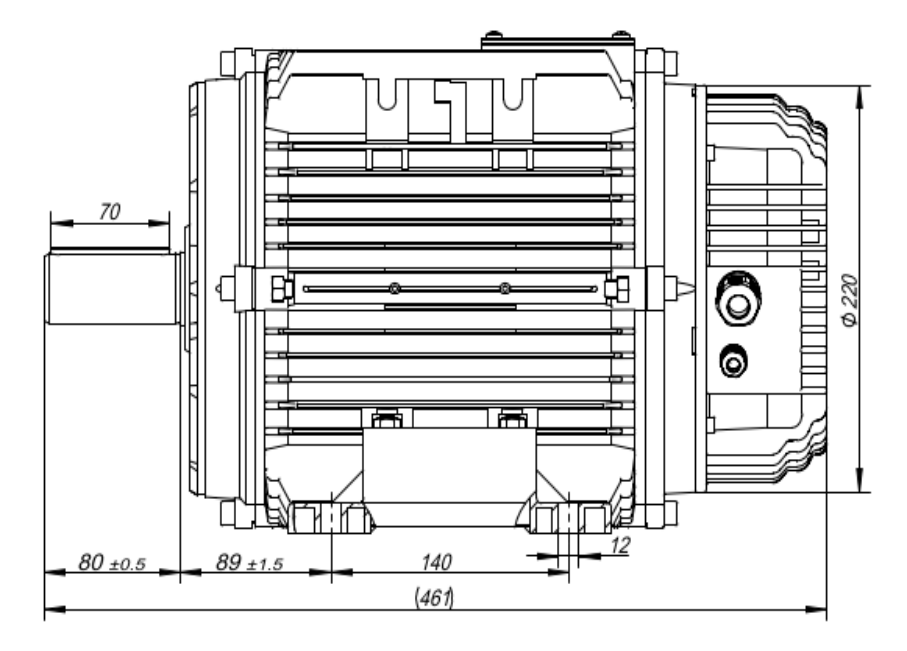

La extensión del eje tiene un diámetro de 38 mm con un extremo del eje roscado M12. La tabla enumera el contorno y las dimensiones de montaje del plano de instalación. Cada motor incluye un cable de alimentación de 1,5 m y un cable de control de 1,5 m; Dibujos en 2D y 3D están disponibles bajo petición.
Dimensión | Valor |
|---|---|
Longitud total | 461 milímetros |
Diámetro exterior del marco | Ø220mm |
Extensión del eje a la cara del cubo | 70 milímetros |
Extensión del eje a la cara de la brida | 80 ±0,5 mm |
Cara de la brida al centro del orificio del pie delantero | 89 ±1,5 mm |
Espaciado de los orificios de los pies | 140mm |
Centro del orificio del pie trasero hasta el borde del pie trasero | 12 milímetros |
Altura del centro del eje | 132mm |
Círculo de orificios de montaje de brida | 216 milímetros |
Diámetro de la cara de la brida | 260 milímetros |
El T132ECI utiliza refrigeración TEAO con una velocidad del aire mínima de 3 m/s. La protección IP55 es estándar y actualizable a IP66, y el rango ambiental estándar es de -25°C a +40°C, con modelos personalizados disponibles fuera de él.
El T132ECI se selecciona para tareas de bombas y ventiladores de alta torsión y baja velocidad: ventiladores de ventilación para ganado grande, ventiladores de almacenamiento en frío, refrigeración de centros de datos, ventiladores industriales, equipos de eliminación de polvo y bombas de agua. Sus dimensiones estándar IEC también admiten modificaciones de motores de CA con estructura IEC 132.
El voltaje, la velocidad, el diámetro del eje, la disposición de montaje, el método de control, la longitud del cable y el tipo de conector se pueden personalizar, con fabricación OEM disponible. Se pueden especificar marcas de rodamientos y se ofrecen modelos personalizados para temperaturas ambiente de entre -25 °C y +40 °C.
Sí. El variador está integrado en la carcasa del motor, por lo que no se requiere VFD externo, gabinete de variador ni cable blindado.
La variante representativa tiene una potencia nominal de 35 N·m en un rango de par constante de 100 a 900 rpm, con una potencia nominal de 3,3 kW a 900 rpm.
Sí. Su salida a baja velocidad de 35 N·m admite el acoplamiento directo de impulsores de gran diámetro, retirando la caja de cambios o la correa del tren del ventilador.
Funciona con alimentación trifásica de 360-460 V, 50/60 Hz.
Sí. Las dimensiones estándar IEC, el montaje con patas B3 y las opciones de brida B5/B14 permiten el reemplazo in situ sin una placa adaptadora.
Lleva certificaciones CE y ETL. La garantía es de 12 meses desde la recepción en el país y de 18 meses desde el envío para pedidos en el extranjero.
