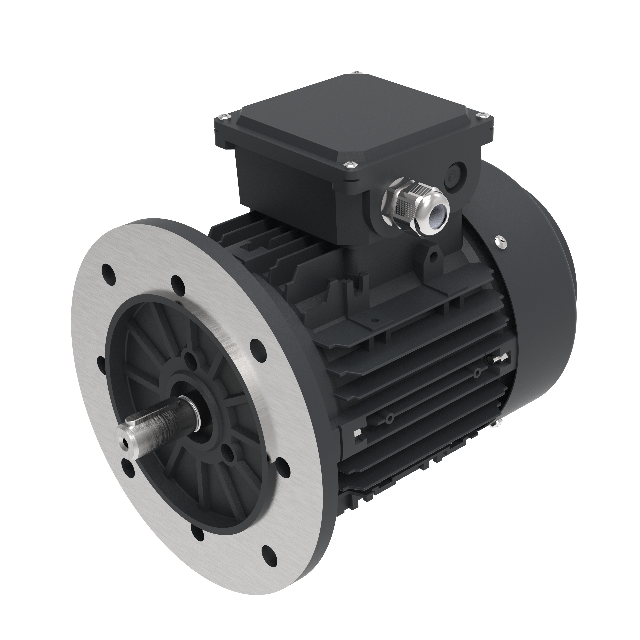

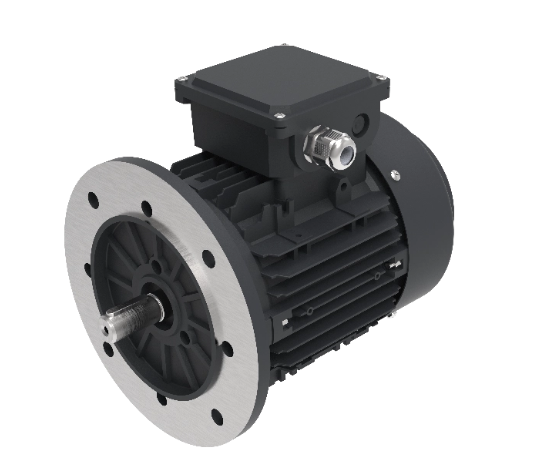

El motor EC T71EC es el motor EC más compacto de la serie T, construido sobre un marco IEC 71. Con un diámetro de marco de aproximadamente 139 mm y una longitud total de 249 mm, ofrece 0,45 kW a 3600 rpm dentro de un espacio diseñado para instalaciones con espacio limitado. Como motor síncrono de imán permanente EC (controlado externamente), funciona con un variador de frecuencia (VFD) externo, lo que permite a los integradores de sistemas seleccionar su marca de variador preferida y configurar configuraciones de múltiples motores desde una sola unidad de variador. El motor acepta entrada monofásica de 200-277 V a 50/60 Hz, adecuado para sitios residenciales y comerciales ligeros sin energía trifásica.
Artículo | Valor |
|---|---|
Par nominal | 1,2 N·m |
Potencia nominal | 0,45 kW a 3600 rpm |
Rango de velocidad | 600-3600 rpm |
Potencia de entrada | 200-277 V, 50/60 Hz, Monofásico |
Corriente nominal | 3,2 A a 3600 rpm |
Eficiencia | 87,6 % a 3600 rpm (eficiencia total del sistema, incluidas las pérdidas del VFD) |
Clasificación de protección | IP55 (actualizable a IP66) |
Aislamiento / Servicio | Aislamiento clase F/B, servicio continuo S1 |
Temperatura ambiente | -25°C a +40°C |
Método de enfriamiento | TEAO, velocidad mínima del aire 1 m/s |
Montaje | estándar B3; B5/B14 opcional; pies removibles |
Extensión del eje | Diámetro 14 mm, longitud del eje 22 mm, chavetero 5 mm |
Proceso de dar un título | CE/ETL |
El motor T71EC EC funciona en un rango de velocidades de 600 a 3600 rpm, lo que le permite accionar impulsores de pequeño diámetro en unidades de purificación de aire, sistemas de aire fresco y ventiladores de refrigeración de gabinetes. El marco IEC 71 es el tamaño de marco más pequeño de la plataforma EC de la Serie T.
En el punto de funcionamiento nominal de 3600 rpm, el motor T71EC EC logra una eficiencia total medida del sistema del 87,6%, incluidas las pérdidas del VFD. La plataforma EC en la que se basa el T71EC alcanza niveles de eficiencia energética IE5+, con eficiencias de plataforma únicamente del motor que oscilan entre el 90% y el 96%.
El motor T71EC EC acepta entrada monofásica de 200-277 V, lo que elimina la necesidad de infraestructura de energía trifásica en proyectos de modernización e instalaciones distribuidas como HVAC residencial y ventilación comercial pequeña.
El diseño síncrono de imán permanente no utiliza escobillas ni componentes desgastables del conmutador, lo que reduce los requisitos de mantenimiento programado en comparación con los motores de CC con escobillas y los motores de CA de polos sombreados.
El motor T71EC EC se suministra con montaje de pie B3 como estándar, con montaje de brida B5 y B14 disponible como opción. Los pies son extraíbles para permitir una integración flexible en gabinetes personalizados. Todas las dimensiones de montaje cumplen con los estándares de marco IEC 71, lo que permite que el T71EC reemplace directamente los motores de CA con marco IEC 71 existentes en proyectos de modernización de ahorro de energía sin una placa adaptadora.
La extensión del eje tiene un diámetro de 14 mm, una longitud de 22 mm y un chavetero de 5 mm, con un orificio roscado M5 en el extremo del eje. La altura del centro del eje es de 71 mm y la distancia entre los orificios del pie es de 112 mm. El motor se suministra con cables de alimentación de 1,5 m y de control de 1,5 m de serie, y los planos de instalación 2D/3D están disponibles bajo petición.
El motor T71EC EC utiliza refrigeración TEAO (Totally Enclosed Air Over), que requiere una velocidad mínima del aire de 1 m/s sobre la superficie del motor. Lleva de serie un grado de protección IP55, actualizable a IP66. El rango de temperatura ambiente de funcionamiento estándar es de -25 °C a +40 °C; Hay modelos personalizados disponibles para temperaturas fuera de este rango.
El motor T71EC EC está diseñado para aplicaciones de ventiladores y sopladores de bajo consumo y con espacio limitado, incluidos equipos de purificación de aire, sistemas de ventilación de aire fresco, ventiladores de refrigeración de gabinetes, pequeños ventiladores HVAC y unidades de ventilación comerciales livianas. Sus dimensiones de montaje estándar IEC también admiten modificaciones para ahorrar energía que reemplazan los motores de inducción de CA con estructura IEC 71 existentes.
Se encuentra disponible una personalización de dimensiones completas, que incluye voltaje, velocidad, diámetro del eje, método de montaje, método de control, longitud del cable y tipo de conector. Se ofrecen servicios de fabricación OEM para clientes industriales y empresariales. La marca del rodamiento también se puede especificar según los requisitos del cliente.
Un motor EC requiere un variador de frecuencia (VFD) externo para funcionar, con una potencia máxima de plataforma de 30 kW. Un motor ECI tiene el VFD integrado dentro de la carcasa del motor, con una potencia máxima de plataforma de 5 kW. El T71EC es un motor EC y debe combinarse con un VFD externo.
No. El motor EC T71EC es un motor tipo EC que requiere un VFD externo. Los integradores de sistemas pueden seleccionar su marca de VFD preferida y se puede configurar un VFD para accionar varios motores T71EC.
Sí. Las dimensiones de montaje del motor T71EC EC cumplen con los estándares de marco IEC 71, incluido el montaje de pie B3 con una separación entre orificios de pie de 112 mm y una altura central del eje de 71 mm. Puede reemplazar directamente un motor de CA con estructura IEC 71 sin una placa adaptadora, siempre que esté instalado un VFD externo.
La garantía es de 12 meses a partir de la fecha de recepción para pedidos nacionales y de 18 meses a partir de la fecha de envío para pedidos extranjeros. El motor T71EC EC cuenta con certificaciones CE y ETL y se vende en los mercados de Europa, Norteamérica, Sudamérica y Australia.
