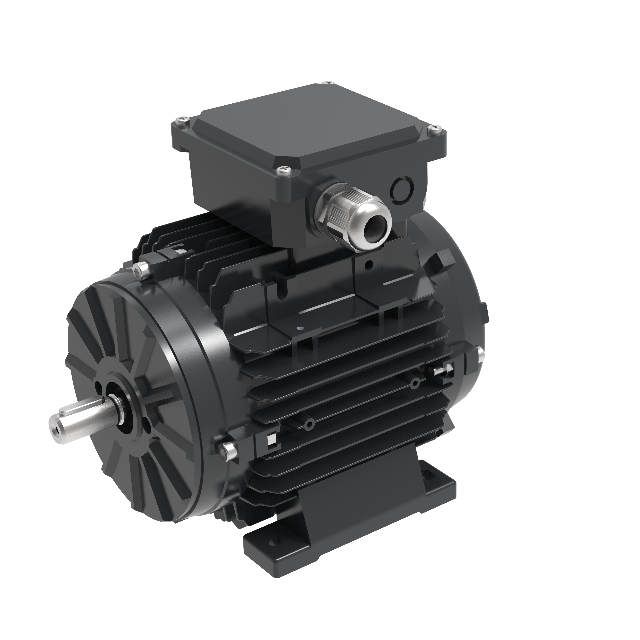

El motor EC de accionamiento integrado T71ECI es el modelo de accionamiento integrado más compacto de la serie T. Combina un motor síncrono de imán permanente con estructura IEC 71 con un variador de frecuencia integrado en la carcasa y funciona con un suministro monofásico de 200-277 V, 50/60 Hz. La serie cubre 0,19-1,0 kW; la variante representativa tiene una potencia de 1,0 kW a 3.000 rpm con un par de 3,2 N·m y un rango de 600 a 3.000 rpm. Con un diámetro de bastidor de aproximadamente 136 mm y una longitud total de 249 mm, está diseñado para equipos con espacio limitado. Cumple con IE5 según IEC 60034-30-1 y alcanza una eficiencia máxima del sistema del 88,6 % a 3000 rpm, incluidas las pérdidas de unidad.
Artículo | Valor |
|---|---|
Rango de potencia | 0,19-1,0 kW (bastidor IEC 71) |
Par nominal (variante representativa) | 3,2 N·m |
Potencia nominal (variante representativa) | 1,0 kW a 3000 rpm |
Potencia de entrada | 200-277 V, 50/60 Hz, Monofásico |
Rango de velocidad | 600-3000 rpm |
Eficiencia | Hasta 88,6% a 3000 rpm (eficiencia total del sistema, incluidas las pérdidas de unidad) |
Clase de eficiencia energética | IE5 (IEC 60034-30-1) |
Clase de protección | IP55-IP66 |
Modos de control | Modbus RS485, 0-10 V, PWM |
Funciones de protección | Sobrecorriente, bloqueo del rotor, pérdida de fase, sobretemperatura IPM, arranque por viento inverso |
Temperatura ambiente | -25°C a +40°C |
Método de enfriamiento | TEAO, velocidad mínima del aire 1 m/s |
Montaje | estándar B3; B5/B14 opcional; pies removibles |
Extensión del eje | Diámetro 14 mm, longitud 22 mm, chavetero 5 mm |
Certificación / Garantía | CE/ETL; 12 meses (18 meses en el extranjero) |
El motor de accionamiento integrado más pequeño de la Serie T, el T71ECI, tiene 249 mm de largo y un diámetro de bastidor de alrededor de 136 mm. Se adapta a equipos con espacio de motor limitado, incluidos purificadores de aire, unidades de aire fresco, ventiladores de refrigeración de gabinetes y pequeños ventiladores HVAC.
Funciona directamente desde un suministro monofásico de 200-277 V, 50/60 Hz, por lo que los sitios sin infraestructura trifásica no necesitan actualización eléctrica.
A 3000 rpm, alcanza una eficiencia total máxima del sistema del 88,6%, incluidas las pérdidas del variador, y está clasificado como IE5 según IEC 60034-30-1. Los datos de comparación del fabricante indican un ahorro de energía del 15 al 20 % en comparación con los motores de CA IE2/IE3 en funcionamiento comparable de ventilador y bomba.
Admite control de 0-10 V, PWM y Modbus RS485 e incluye protección contra sobrecorriente, bloqueo del rotor, pérdida de fase, sobretemperatura IPM y arranque por viento inverso. El diseño sin escobillas no tiene piezas de conmutador desgastables.
El montaje del pie B3 es estándar; El montaje de brida B5 y B14 es opcional y los pies son extraíbles. Las dimensiones del bastidor IEC 71 permiten el reemplazo directo en el lugar de un motor de CA IEC 71 sin placa adaptadora.

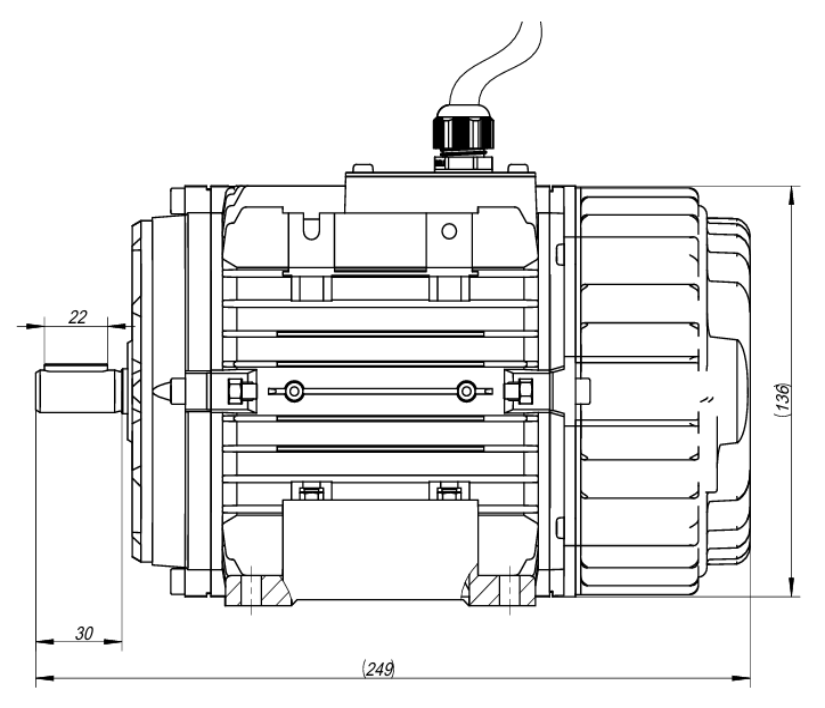

La extensión del eje tiene 14 mm de diámetro y 22 mm de largo con un chavetero de 5 mm y un orificio de fijación del extremo del eje M5. La tabla enumera las dimensiones del plano de instalación. Un cable de alimentación de 1,5 m y un cable de control de 1,5 m son estándar; Dibujos en 2D y 3D están disponibles bajo petición.
Dimensión | Valor |
|---|---|
Longitud total | 249 milímetros |
Diámetro exterior del marco | Ø136mm |
Altura total | 173 milímetros |
Altura del centro del eje | 71mm |
Extensión del eje a la cara del cubo | 22mm |
Extensión del eje a la cara de la brida | 30 milímetros |
Espaciado de los orificios de los pies | 112 milímetros |
Ancho del pie | 140mm |
El T71ECI utiliza refrigeración TEAO con una velocidad del aire mínima de 1 m/s. IP55 es estándar y actualizable a IP66; el rango ambiental estándar es de -25 °C a +40 °C, con modelos personalizados disponibles más allá de este.
El T71ECI se selecciona para equipos de bombas y ventiladores compactos y de bajo consumo: unidades de purificación de aire y aire fresco, ventiladores de refrigeración de gabinetes, ventilación para ganado pequeño, ventiladores HVAC y bombas de agua compactas. El variador integrado elimina el cableado externo del VFD y el suministro monofásico admite proyectos de modernización e instalaciones distribuidas. Sus dimensiones estándar IEC también admiten modificaciones de motores de CA con estructura IEC 71.
El voltaje, la velocidad, el diámetro del eje, el montaje, el método de control, la longitud del cable y el tipo de conector se pueden personalizar, con fabricación OEM disponible. Las entradas de control se conectan a controladores de ventiladores EC estándar y sistemas de gestión de edificios. Se pueden especificar marcas de rodamientos y se ofrecen modelos personalizados para temperaturas ambiente de entre -25 °C y +40 °C.
Sí. El variador está integrado en la carcasa, por lo que no se requiere VFD externo, gabinete de variador ni cable blindado.
La serie cubre 0,19-1,0 kW. La variante representativa tiene una potencia de 1,0 kW a 3.000 rpm con un par de 3,2 N·m y un rango de 600 a 3.000 rpm.
Sí. Acepta un suministro monofásico de 200-277 V, 50/60 Hz y no necesita infraestructura trifásica.
Sí. Las dimensiones de montaje IEC, el espacio entre los orificios de las patas de 112 mm y la altura central del eje de 71 mm permiten el reemplazo in situ sin una placa adaptadora.
Alcanza una eficiencia máxima del sistema del 88,6%, incluidas las pérdidas de unidad, y está clasificado como IE5 según IEC 60034-30-1.
Lleva certificaciones CE y ETL. La garantía es de 12 meses desde la recepción en el país y de 18 meses desde el envío para pedidos en el extranjero.
