Con el variador incorporado, el motor VFD integrado T90ECI no necesita VFD externo para montar, cablear o poner en marcha. Funciona con corriente monofásica de 200-277 V, 50/60 Hz, y es adecuado para modernizaciones y sitios sin infraestructura trifásica. El motor T90ECI ECI cubre 0,2-2,2 kW a 600-3000 rpm de par constante y cumple con EU IE5 según IEC 60034-30-1, equivalente a China Clase 1; la plataforma ECI alcanza los 5 kW.
Artículo | Valor |
|---|---|
Rango de potencia | 0,2-2,2 kW (bastidor IEC 90) |
Par nominal (variante representativa) | 5 N·m |
Potencia nominal (variante representativa) | 1,57 kW a 3000 rpm |
Potencia de entrada | 200-277 V, 50/60 Hz, Monofásico |
Rango de velocidad | 600-3000 rpm |
Eficiencia | Hasta 88,0 % a 3000 rpm (eficiencia total del sistema, incluidas las pérdidas del VFD) |
Clase de eficiencia energética | IE5 (IEC 60034-30-1) |
Clasificación de protección | IP55-IP66 |
Modos de control | Modbus RS485, 0-10 V, PWM |
Funciones de protección | Sobrecorriente, bloqueo del rotor, pérdida de fase, sobretemperatura IPM, arranque por viento inverso |
Temperatura ambiente | -25°C a +40°C |
Método de enfriamiento | TEAO, velocidad mínima del aire 3 m/s |
Montaje | estándar B3; B5/B14 opcional; pies removibles |
Extensión del eje | Diámetro 24 mm, extensión del eje 50,0 mm, chavetero 8 mm |
Certificación / Garantía | CE/ETL; 12 meses nacional (18 meses en el extranjero) |
En monofásico de 200-277 V hasta 2,2 kW, el motor VFD integrado T90ECI permite a los usuarios comerciales agregar unidades de ventilador de velocidad variable en pequeños edificios ganaderos, salas HVAC y modernizaciones que carecen de servicio trifásico.
A 3000 rpm, el motor T90ECI ECI alcanza una eficiencia medida del sistema de hasta el 88,0 %, incluidas las pérdidas del VFD, y está clasificado IE5 según IEC 60034-30-1. En comparaciones de fabricantes, utiliza entre un 15 y un 20 % menos de energía que los motores de CA convencionales en funciones equivalentes de ventilador y bomba.
El motor de accionamiento integrado T90ECI llega como una unidad con un juego de cables, por lo que los compradores empresariales se saltan el montaje externo del VFD, la configuración del variador y los cables blindados del panel al ventilador.
El motor VFD integrado T90ECI regula más de 600-3000 rpm para tareas comunes de ventiladores y bombas y acepta 0-10 V, PWM y Modbus RS485 de controladores de ventilador EC estándar; Cinco protecciones admiten el funcionamiento sin supervisión.
El montaje de patas B3 es estándar en el motor ECI T90ECI, con bridas B5/B14 opcionales y patas extraíbles; La Serie T admite todos los tipos de montaje IEC (B3, B30, B14, B5, B34, B35, B14B, B5R) y las dimensiones IEC 90 permiten el reemplazo directo de CA sin una placa adaptadora.
La extensión del eje de 24 mm tiene 50,0 mm de largo, con una chavetera de 8 mm, una longitud de chaveta de 40 mm y un extremo roscado M8; la altura central es de 90 mm, la distancia entre los orificios de los pies es de 140 mm y la caja de terminales tiene 2 entradas de cables M16 × 1,5.

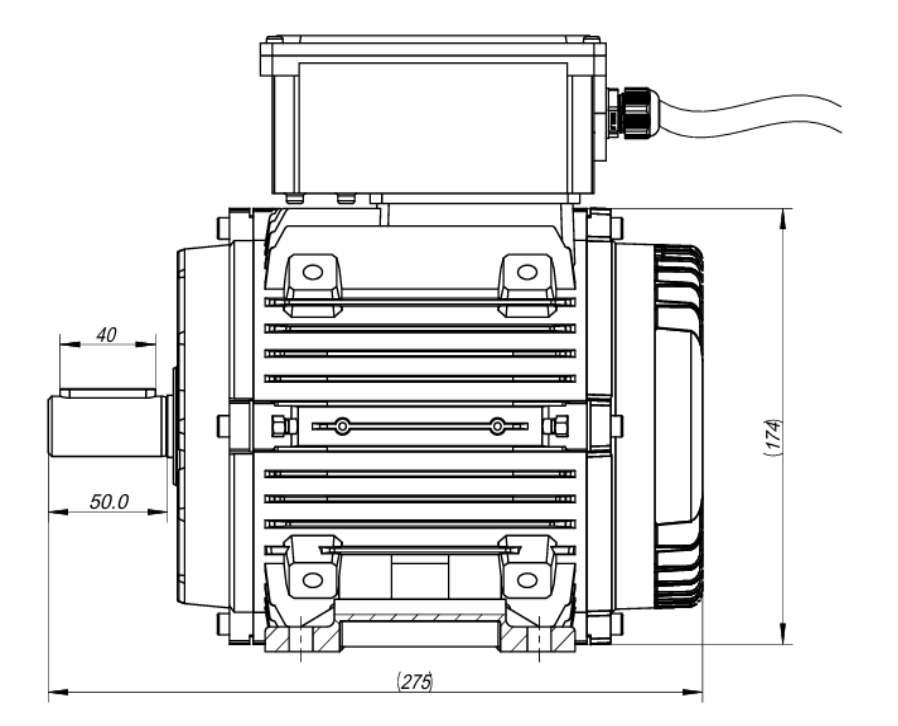

Dimensión (dibujo de contorno) | Valor |
|---|---|
Longitud de la chaveta (número del eje superior) | 40mm |
Longitud de extensión del eje | 50,0 milímetros |
Longitud total (dimensión de referencia) | (275) milímetros |
Dimensión vertical del cuerpo del motor (referencia) | (174) milímetros |
Las cifras están en milímetros; Los valores entre paréntesis son dimensiones de referencia y la altura total con la caja de terminales es de 249 mm. Primero verifique el dibujo certificado.
El motor VFD integrado T90ECI utiliza refrigeración TEAO (velocidad de aire mínima de 3 m/s), incluye cables de alimentación/control de 1,5 m y tiene protección IP55 (actualizable a IP66) de -25 °C a +40 °C; modelos y dibujos personalizados están bajo pedido.
El motor de accionamiento integrado T90ECI se adapta a bombas y ventiladores monofásicos compactos: ventilación para ganado en edificios pequeños, ventiladores HVAC y de aire fresco, unidades de purificación de aire, refrigeración de gabinetes, almacenamiento en frío y pequeños ventiladores industriales, bombas de agua y adaptaciones de motores de CA IEC 90.
El voltaje, la velocidad, el diámetro del eje, el montaje, el modo de control, los cables, los conectores y la marca de rodamientos se pueden personalizar en el motor ECI T90ECI, con OEM para las marcas de equipos. Los clientes empresariales pueden enviar puntos de servicio a nuestro equipo de preventa; Los motores VFD integrados T90ECI personalizados cubren ambientes exteriores de -25 °C a +40 °C.
Sí. El representativo motor ECI T90ECI funciona con 200-277 V, 50/60 Hz monofásico y entrega hasta 2,2 kW sin infraestructura trifásica.
Un motor EC necesita un VFD externo y la plataforma EC alcanza los 30 kW; el motor VFD integrado T90ECI tiene el variador incorporado y la plataforma ECI alcanza los 5 kW, ahorrando espacio y cableado.
El motor T90ECI ECI proporciona regulación de par constante entre 600 y 3000 rpm y acepta 0-10 V, PWM y Modbus RS485 de controladores de ventiladores y sistemas de gestión de edificios EC.
Sí. El motor T90ECI ECI sigue las dimensiones IEC 90: estándar de montaje de patas B3, bridas B5/B14 opcionales, eje M8 de 24 mm y patas extraíbles; no se necesita placa adaptadora. Los dibujos 2D/3D están bajo pedido.
